180429-2

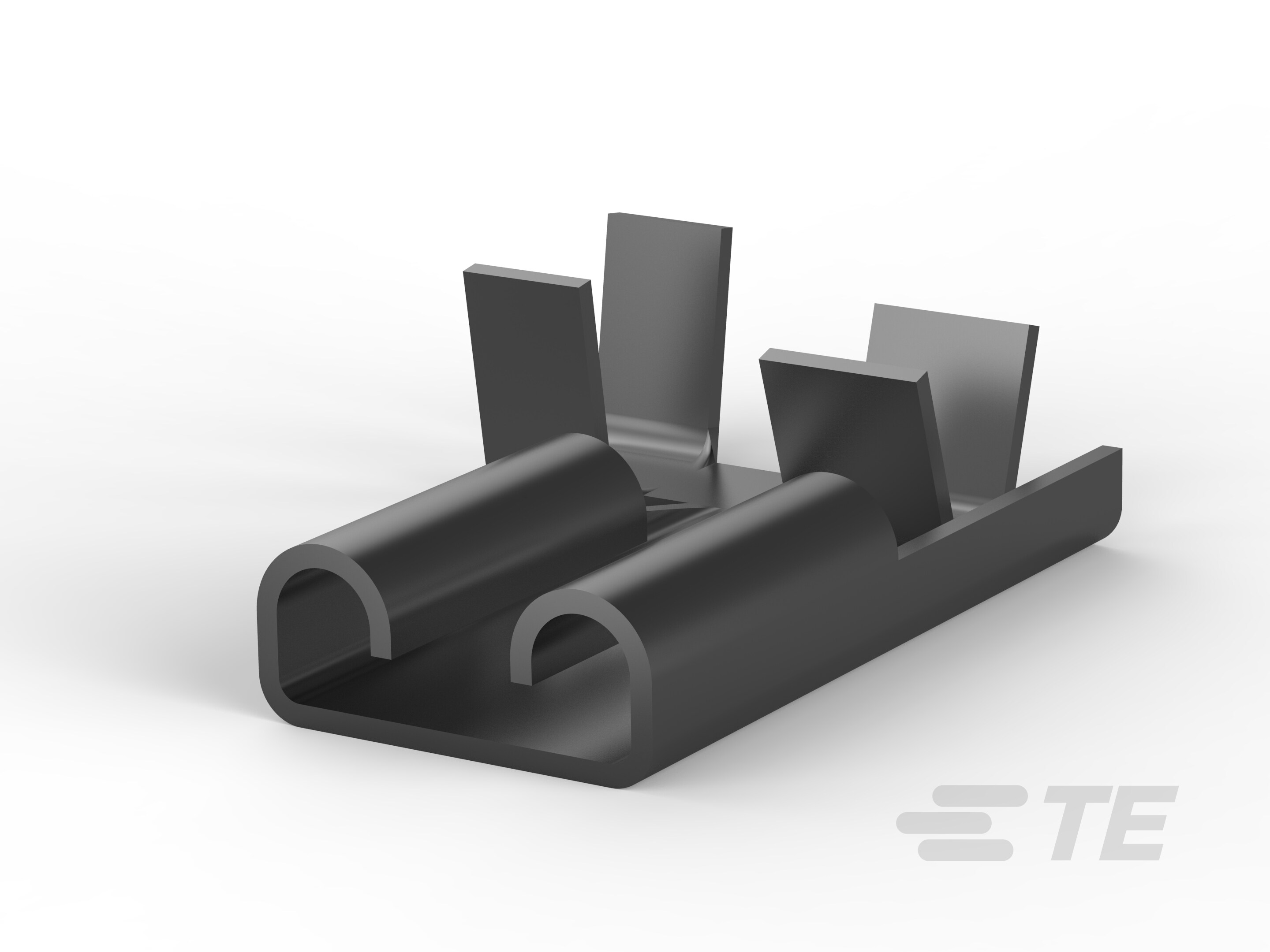

Quick Disconnect Receptacle, Uninsulated, 17 – 14 AWG, 1 – 2.5 mm² Wire, 6.35 mm [.25 in] Tab Width, Tab-Lok, Flag, Brass, Tin Plating, FASTON 250
180429-2
Quick Disconnect Receptacle, Uninsulated, 17 – 14 AWG, 1 – 2.5 mm² Wire, 6.35 mm [.25 in] Tab Width, Tab-Lok, Flag, Brass, Tin Plating, FASTON 250
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 180429-2
- TE 内部产品描述 250 FASTON,FLAG,REC.,17-14 AWG,TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 17 – 14
-
线径 (mm²): 1 – 2.5
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- FASTON 250 FLAG REC 1.0-2.5MM TPPBR LP ENG_CD_180429_AZ.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_180429-2_K_c-180429-2-k-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_180429-2_K_c-180429-2-k.2d_dxf.zip 英文版本
- ENG_CVM_CVM_180429-2_K_c-180429-2-k.3d_igs.zip 英文版本
- ENG_CVM_CVM_180429-2_K_c-180429-2-k.3d_stp.zip 英文版本
产品规格
- 应用规格 ITA_SS_114-20088_D3.tif 意大利语
- ITA_SS_114-20088_D3.pdf 意大利语
机构认证
- 机构批件 ENG_AAD_UL_E66717_19851213_A.pdf 英文版本
- UL 报告 ENG_AAD_UL_E66717_19840509_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 低
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 标志
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : 突片锁
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 2.5 – 3.81 mm [ .098 – .15 in ]
-
产品长度 : 16.6 mm [ .653 in ]
-
线径 (AWG): 17 – 14
-
线径 (mm²): 1 – 2.5
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 500
-
封装方法 : 零散零件/箱
其他
-
线路 : 最好的
