178471-2

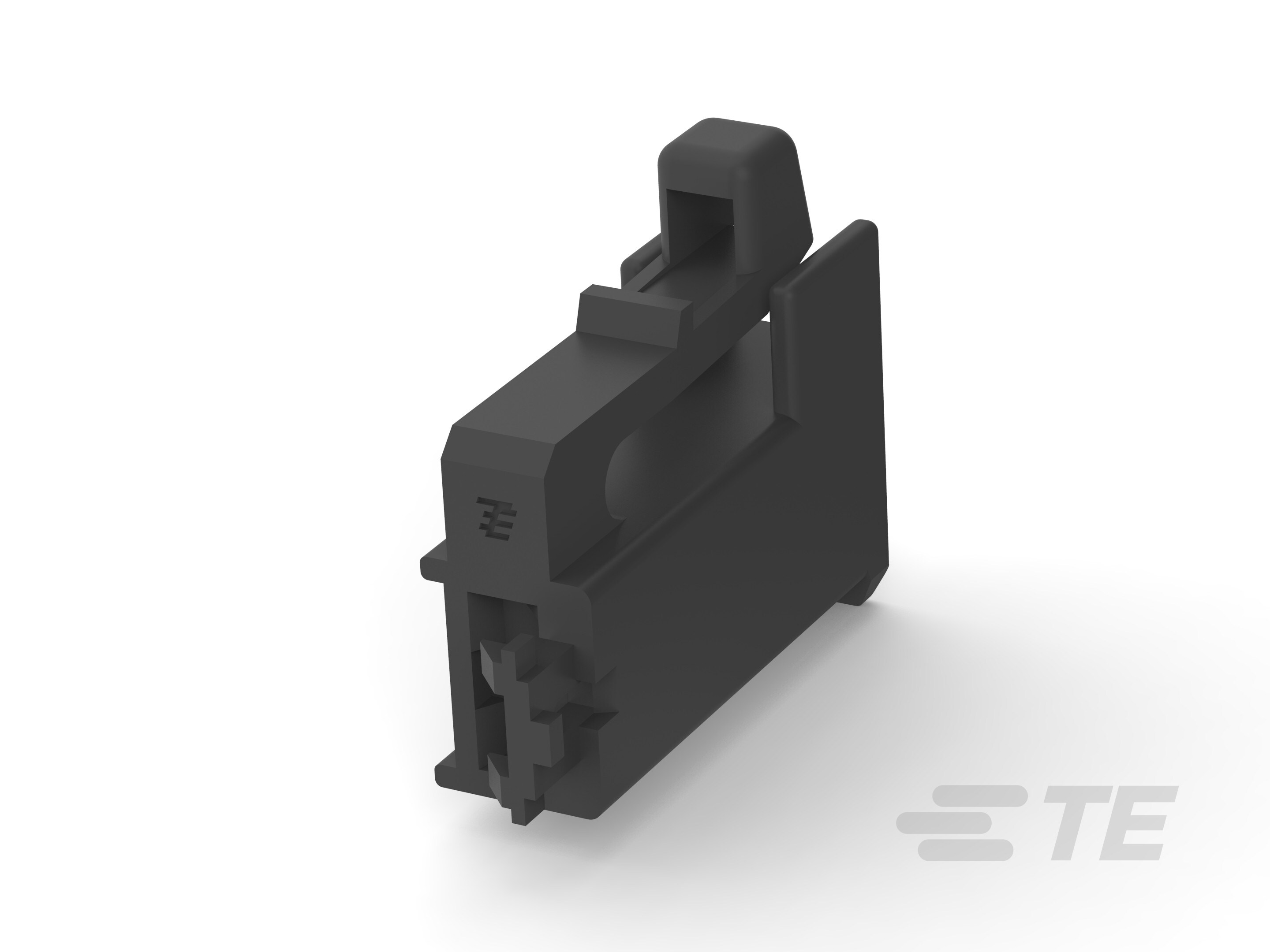

Receptacle, Plug, 1 Position, Straight, UL 94V-0, Gray, PBT, Cable Mount (Free-Hanging), Bag, FASTIN-FASTON 250, Crimp Terminal Housings
178471-2
Receptacle, Plug, 1 Position, Straight, UL 94V-0, Gray, PBT, Cable Mount (Free-Hanging), Bag, FASTIN-FASTON 250, Crimp Terminal Housings
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 250
- TE 内部编号 178471-2
- TE 内部产品描述 DOUBLE LOCK CONNECTOR 250 ASSEMBLY
-
端子类型 : 母端
-
连接器和壳体类型 : 插头
-
位数 : 1
-
端子方向 : 直式
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- 250 SERIES DOUBLE LOCK CONNECTOR 1POSITION PLUG HOUSING (HORN TYPE) JPN_CD_178471_B.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_178471-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_178471-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_178471-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_178471-2_B.3d_stp.zip 英文版本
产品规格
使用说明书
- 使用说明书（美国） JPN_SS_411-5560-1_A.pdf 日语
- ENG_SS_411-5560-1_A.pdf 英文版本
- 使用说明书（非美国） S_411-5560_O1.tif 英文版本
- S_411-5560_O1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 插头
结构特性
-
位数 : 1
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子类型 : 母端
-
端子方向 : 直式
-
端子接合固定 : 带有
机械附件
-
接合固定类型 : 双锁
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
尺寸
-
产品高度 : 10 mm [ .394 in ]
-
产品长度 : 8 mm [ .314 in ]
-
产品宽度 : 25 mm [ .984 in ]
使用环境
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 100
-
封装方法 : Bag
