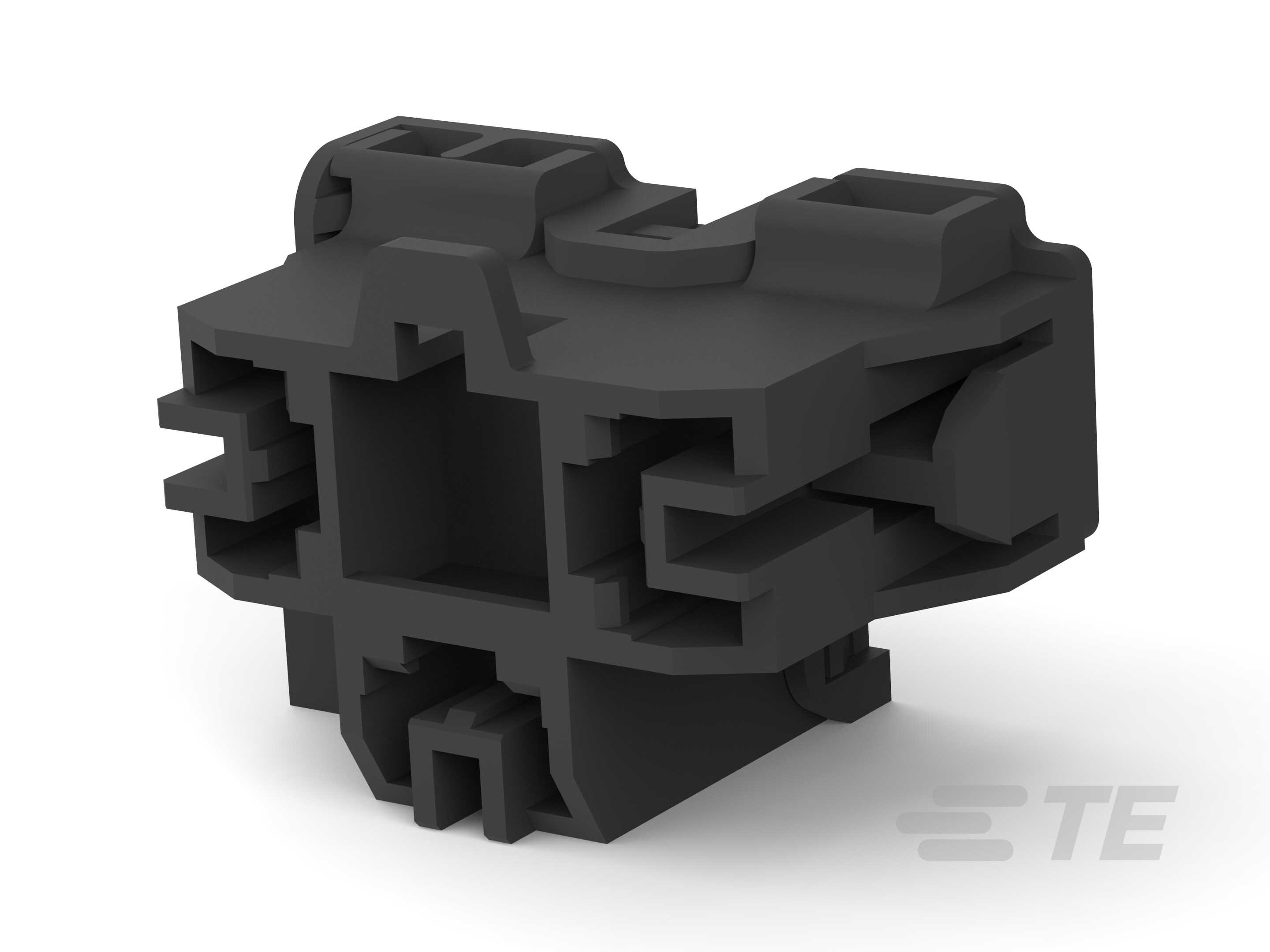

177720-2
Receptacle, Receptacle, 3 Position, Flag, UL 94V-2, Black, Nylon, Cable Mount (Free-Hanging), Positive Lock 312, Crimp Terminal Housings
177720-2
Receptacle, Receptacle, 3 Position, Flag, UL 94V-2, Black, Nylon, Cable Mount (Free-Hanging), Positive Lock 312, Crimp Terminal Housings
-
- Positive Lock
- Positive Lock 312
- TE 内部编号 177720-2
- TE 内部产品描述 312 POSITIVE FLAG HSG 3P
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 3
-
端子方向 : 标志
-
UL 阻燃性等级 : UL 94V-2
文档
产品图纸
- 3 POS RECEPTACLE HSG POSITIVE LOCK FLAG TYPE SEALED BEAM CONN. ENG_CD_177720_O.pdf 英文版本
- 3 POS RECEPTACLE HSG POSITIVE LOCK FLAG TYPE SEALED BEAM CONN. 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_177720-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_177720-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_177720-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_177720-2_C.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5079_B.pdf 日语
- JPN_SS_114-5079_B.tif 日语
- ENG_SS_114-5079_B.pdf 英文版本
- S_114-5079_B.tif 英文版本
- 产品规格 ENG_SS_108-5131_B2.pdf 英文版本
- JPN_SS_108-5131_B2.tif 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
连接器和壳体类型 : 母端
结构特性
-
位数 : 3
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子方向 : 标志
-
端子接合固定 : 带有
机械附件
-
接合对准类型 : 极化
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 8.32 mm [ .327 in ]
尺寸
-
产品高度 : 22.9 mm [ .9 in ]
-
产品长度 : 35.1 mm [ 1.38 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装数量 : 100
