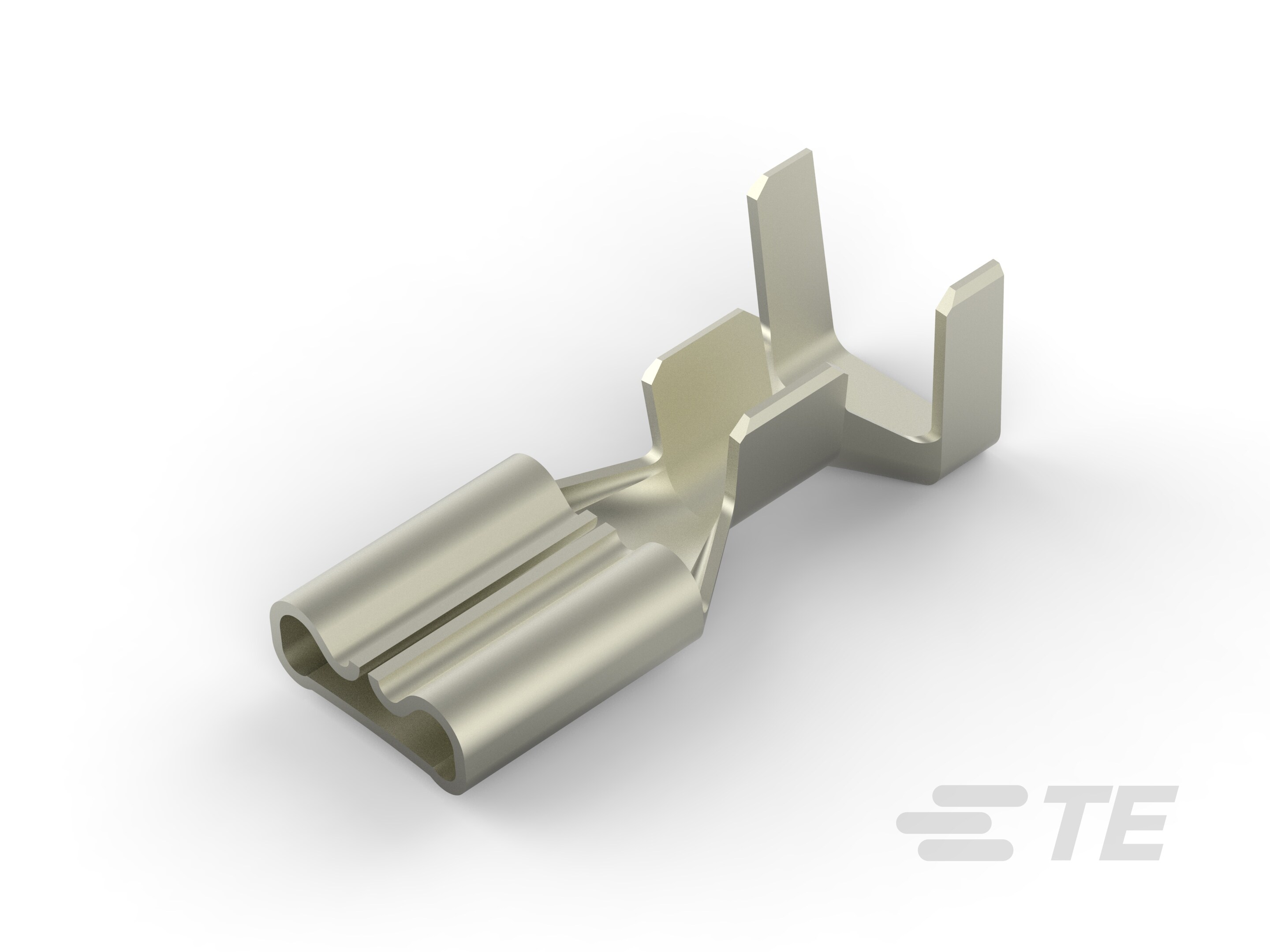

1742899-1
Quick Disconnect Receptacle, 18 – 16 AWG, .82 – 1.31 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Steel, Nickel Plating, Strip/Reel, FASTON 187
1742899-1
Quick Disconnect Receptacle, 18 – 16 AWG, .82 – 1.31 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Steel, Nickel Plating, Strip/Reel, FASTON 187
-
- FASTON
- FASTON 快接端子 187
- TE 内部编号 1742899-1
- TE 内部产品描述 187 FASTON,REC.,18-16 OR 2X18 AWG,NPST
-
快速断开端子类型 : 母端
-
线径 (AWG): 18 – 16
-
线径 (mm²): .82 – 1.31
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- RECEPTACLE , FASTON, .187 SERIES ENG_CD_1742899_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1742899-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1742899-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1742899-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1742899-1_B.3d_stp.zip 英文版本
数据表/目录页
- 1-1773948-2 Standard Line FASTON Receptacles QRG ENG_DS_1-1773948-2_Standard_FASTON_QRG_1221.pdf 英文版本
- Introductory Flyer - Low Insertion Force FASTON Terminals ENG_DS_1-1773728-7_LIF_FASTON_RCPTS_0414_Low_Insertion_Force_FASTON_Flyer-1-1773728-7_4-7-14_.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2036_F1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 钢
-
端子电镀材料 : 镍
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .3 mm [ .012 in ]
-
兼容的绝缘直径范围 : 2.67 – 5.33 mm [ .105 – .21 in ]
-
产品长度 : 15 mm [ .59 in ]
-
线径 (AWG): 18 – 16
-
线径 (mm²): .82 – 1.31
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 250 °C [ -40 – 482 °F ]
行业标准
-
与已批准的标准产品兼容 : UL E66717
-
与机构/标准产品兼容 : RU（UL 部件认证）, UL
包装特性
-
封装数量 : 18000
-
封装方法 : 带/卷
