1742775-1

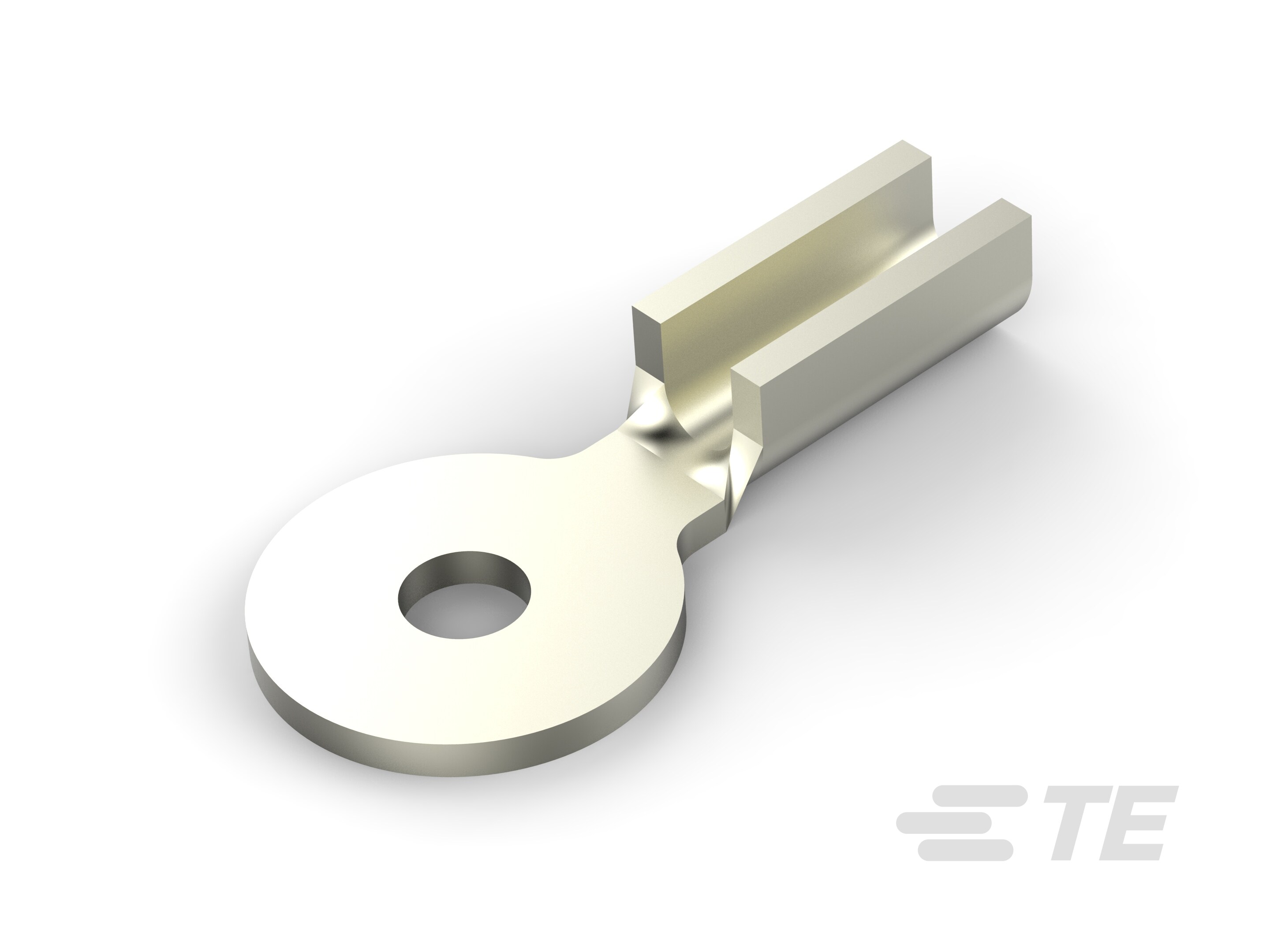

Closed Ring Tongue Terminal, #5 / M3 Stud, 3.28 mm [.129 in] Stud Diameter, Open Barrel, Straight, Nickel Plating, Uninsulated
1742775-1
Closed Ring Tongue Terminal, #5 / M3 Stud, 3.28 mm [.129 in] Stud Diameter, Open Barrel, Straight, Nickel Plating, Uninsulated
- TE 内部编号 1742775-1
- TE 内部产品描述 RT .129 DIA TERMINAL .062 CABLE ST
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 5 | M3
-
螺钉直径 : 3.28 mm [ .129 in ]
-
舌厚 : 1.07 mm [ .042 in ]
-
压线筒类型 : Open
文档
产品图纸
- RING, CABLE FITTING 英文版本
- RING, CABLE FITTING ENG_CD_1742775_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1742775-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1742775-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1742775-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1742775-1_A.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
形状描述 : 圆形/椭圆形
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 5 | M3
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
接触件特性
-
端子基材 : 钢
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 镍
-
端子底板材料 : 无
机械附件
-
带导线绝缘 : 不带
尺寸
-
螺钉直径 : 3.28 mm [ .129 in ]
-
舌厚 : 1.07 mm [ .042 in ]
-
产品长度 : 22.86 mm [ .9 in ]
-
压线筒内径 : 2.56 mm [ .1 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 250 °C [ -40 – 482 °F ]
操作/应用
-
与电线基础材料兼容 : 钢
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装方法 : 带/卷
