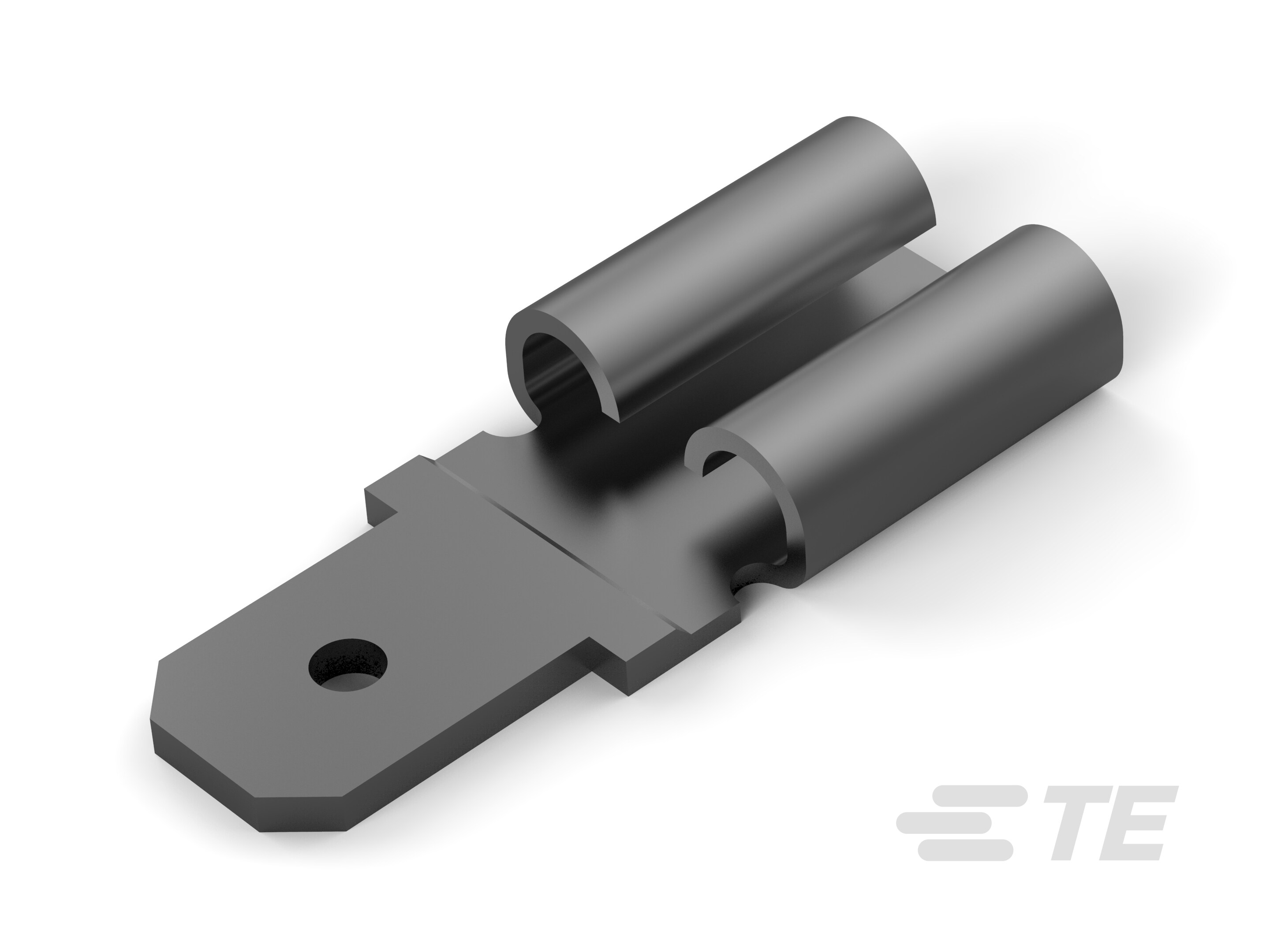

1742597-1
Quick Disconnect Tab & Receptacle, Uninsulated, 4.75 mm [.187 in] Tab Width, F-Crimp, Straight, Brass, Unplated Plating, FASTON 250
1742597-1
Quick Disconnect Tab & Receptacle, Uninsulated, 4.75 mm [.187 in] Tab Width, F-Crimp, Straight, Brass, Unplated Plating, FASTON 250
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 1742597-1
- TE 内部产品描述 ADAPTER,FASTON,250 REC,187 TAB,BR
-
快速断开端子类型 : 公端和母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
文档
产品图纸
- ADAPTER, FASTON, .250 SERIES RECPT WITH A .187 SERIES TAB ENG_CD_1742597_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1742597-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1742597-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1742597-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1742597-1_B.3d_stp.zip 英文版本
数据表/目录页
- FASTON Tabs ENG_CS_82004_FASTON_Tabs_0311.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E66717_19820128_C1_A6.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_164196_6227_1080983_A.pdf 英文版本
- ENG_AAD_CSA_CERT_1080983_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 公端和母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 无镀层
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
尺寸
-
端子材料厚度 : .8 mm [ .03 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件/箱
