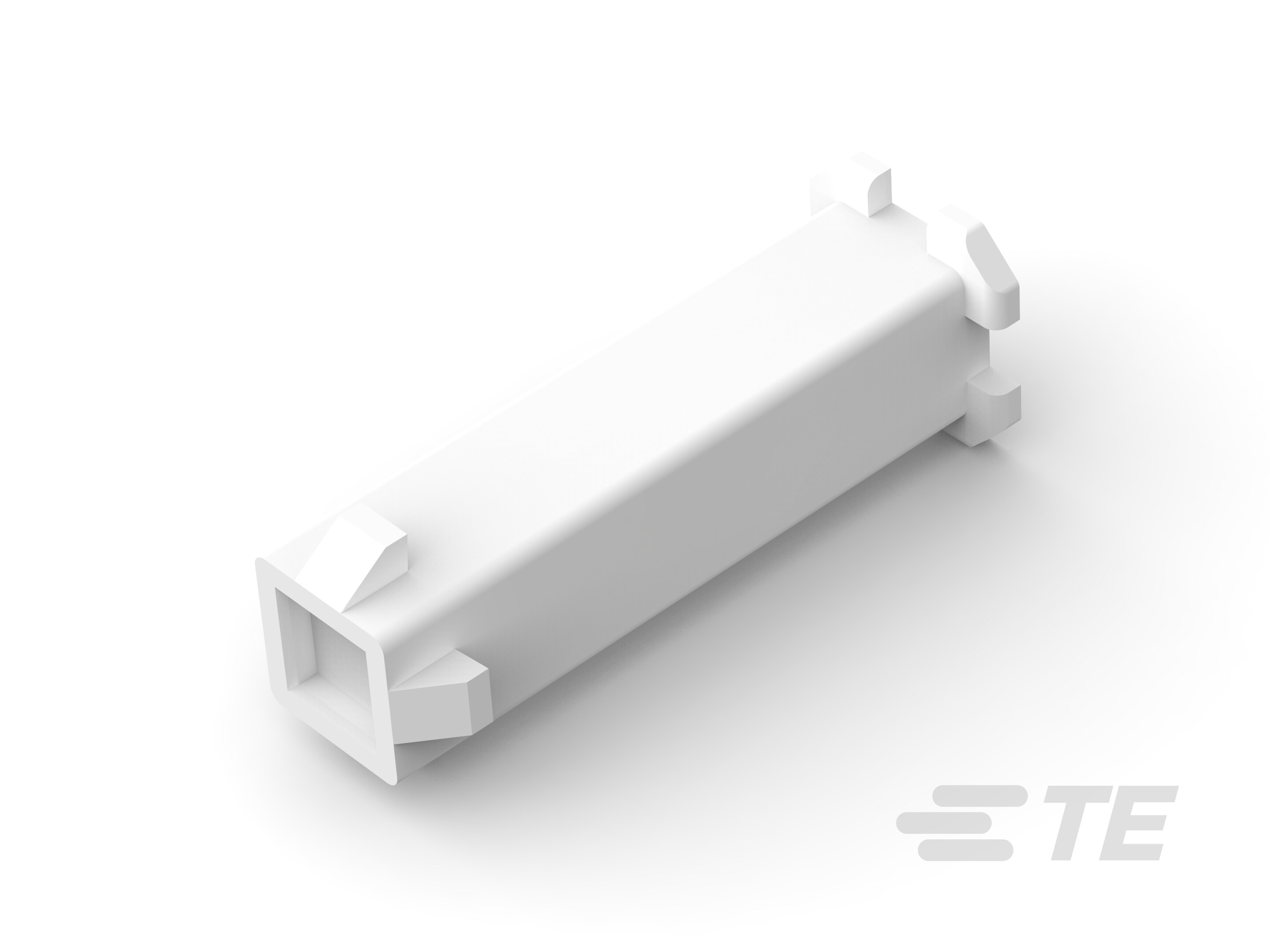

172327-1
Housing, Cap, Crimp, Wire-to-Wire, UL 94V-2, 1 Position, 1 Row, 600 VAC, Mini-Universal MATE-N-LOK, Rectangular Wire & Cable Connectors & Housings
172327-1
Housing, Cap, Crimp, Wire-to-Wire, UL 94V-2, 1 Position, 1 Row, 600 VAC, Mini-Universal MATE-N-LOK, Rectangular Wire & Cable Connectors & Housings
-
- MATE-N-LOK
- 小型通用 MATE-N-LOK
- TE 内部编号 172327-1
- TE 内部产品描述 UNIV M-N-L HSG
- 别名 ID 0-0172327-1
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
-
壳体内的端子定位力 : 不带
文档
产品图纸
- mini universal mate-n-lok conn cap housing 1 pos ul94v-2 ENG_CD_172327_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_172327-1_O1.pdf 英文版本
- 下载查看 ENG_CVM_172327-1_O1.3d_igs.zip 英文版本
- ENG_CVM_172327-1_O1.3d_stp.zip 英文版本
- ENG_CVM_172327-1_O1.2d_dxf.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-16017_R.pdf 英文版本
- 产品规格 S_108-5151_D2.tif 英文版本
- ENG_SS_108-5151_D2.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-3234_F.pdf 英文版本
- ENG_SS_408-16017_A.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_164196_6233_1839066_B.pdf 英文版本
- UL 报告 ENG_AAD_UL_CERT_E28476_19801202_C1_5.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_CERT_164196_6233_1839066_C1_B1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
信号位置数量 : 0
-
电源位置数量 : 1
-
位数 : 1
-
行数 : 1
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插针
-
壳体内的端子定位力 : 不带
-
端子额定电流（最大值） (A): 7
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 6/6
使用环境
-
工组温度范围 : -20 – 105 °C [ -4 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
