170801-4

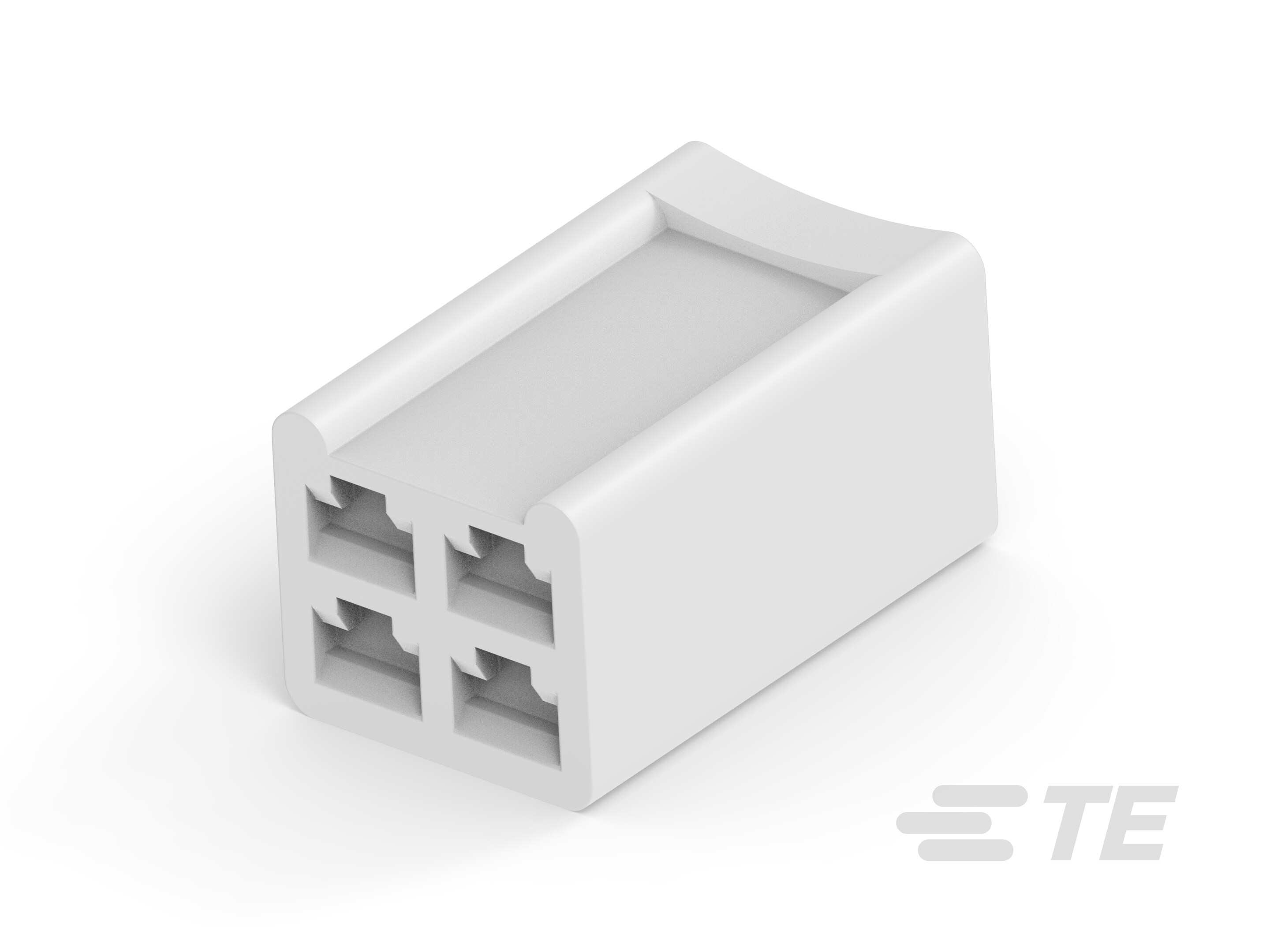

Receptacle, 4 Position, Straight, Natural, Nylon, Cable Mount (Free-Hanging), Bag, 5.02 mm [.197 in] Centerline, Crimp Terminal Housings
170801-4
Receptacle, 4 Position, Straight, Natural, Nylon, Cable Mount (Free-Hanging), Bag, 5.02 mm [.197 in] Centerline, Crimp Terminal Housings
- TE 内部编号 170801-4
- TE 内部产品描述 FF 110 REC HSG 4P NYLON NATURAL
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 4
-
端子方向 : 直式
-
主要产品颜色 : 土黄色
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_170801-4_J.pdf 3D
- 下载查看 ENG_CVM_CVM_170801-4_J.2d_dxf.zip 英文版本
- ENG_CVM_CVM_170801-4_J.3d_igs.zip 英文版本
- ENG_CVM_CVM_170801-4_J.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-5005_E2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
连接器和壳体类型 : 母端
结构特性
-
位数 : 4
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子方向 : 直式
-
端子接合固定 : 不带
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 5.02 mm [ .197 in ]
尺寸
-
产品长度 : 18.5 mm [ .728 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
