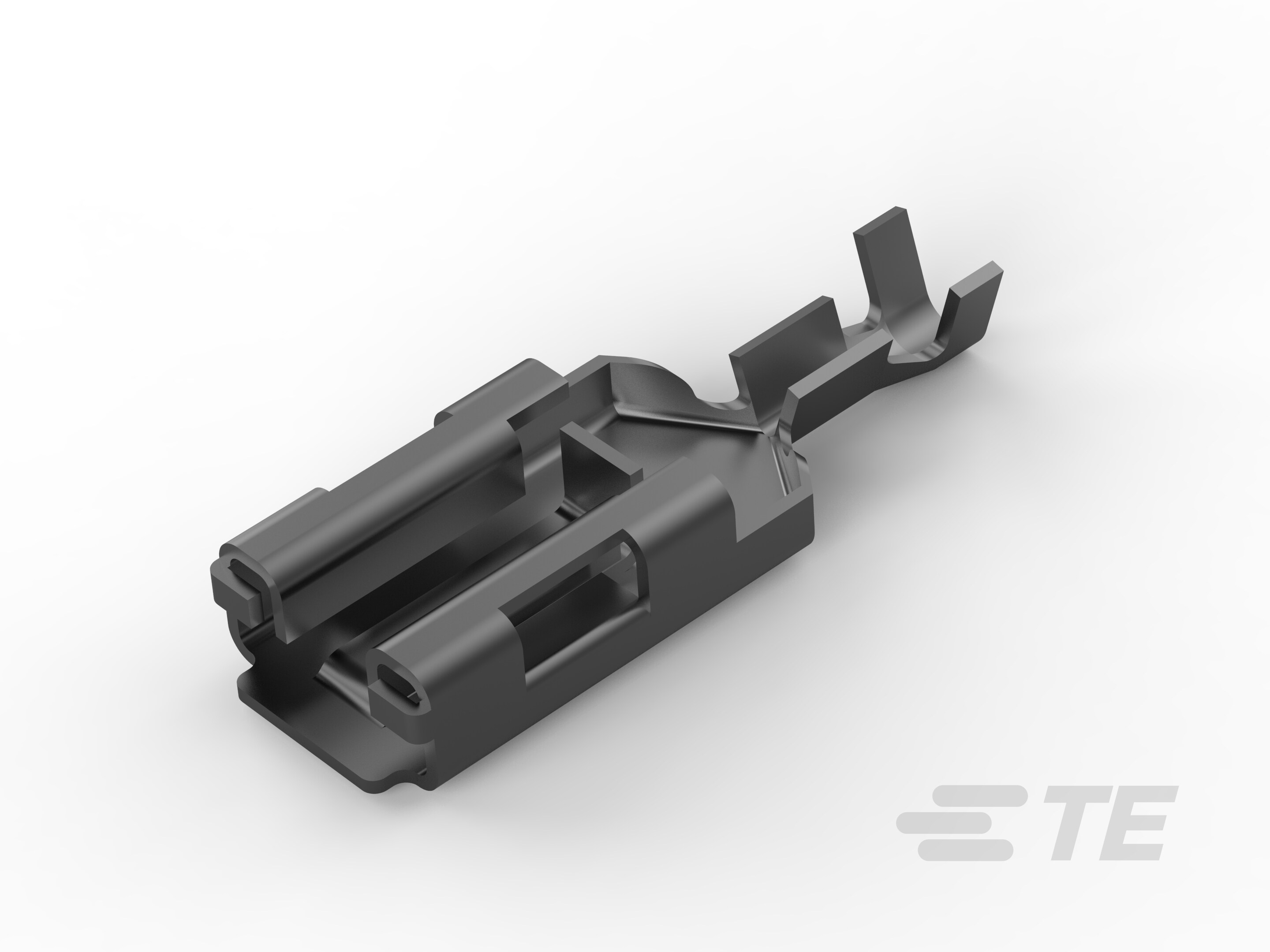

170452-2

Quick Disconnect Receptacle, 22 – 20 AWG, .32 – .51 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Brass, Pre-Tin Plating, Positive Lock 250

PL 250 AUTOMOTIVE REC 22-20 AWG PRE TPBR-170452-2

170452-2

Quick Disconnect Receptacle, 22 – 20 AWG, .32 – .51 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Brass, Pre-Tin Plating, Positive Lock 250

    • Positive Lock
    • Positive Lock 250
  • TE 内部编号 170452-2
  • TE 内部产品描述 PL 250 AUTOMOTIVE REC 22-20 AWG PRE TPBR

  • 快速断开端子类型 : 母端

  • 线径 (AWG): 22 – 20

  • 线径 (mm²): .32 – .51

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 插入力 : 低

结构特性

  • 连接容量 : 单

  • 与线缆类型兼容 : 分离式导线

接触件特性

  • 快速断开端子类型 : 母端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 端子方向 : 直式

  • 端子基材 : 黄铜

  • 端子电镀材料 : 预镀锡

  • 压接类型 : F 型压接

  • 压线筒类型 : Open

端接特性

  • 产品端接到 : 线缆

机械附件

  • 抽出力 (kgf): .5 – 3

  • 抽出力 (Newton): 4.9 – 29.4

  • 带导线绝缘 : 带有

尺寸

  • 端子材料厚度 : .41 mm [ .016 in ]

  • 兼容的绝缘直径范围 : 1.5 – 2.4 mm [ .059 – .094 in ]

  • 产品长度 : 22.8 mm [ .89 in ]

  • 线径 (AWG): 22 – 20

  • 线径 (mm²): .32 – .51

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]

行业标准

  • 与机构/标准产品兼容 : UL

包装特性

  • 封装数量 : 5000

  • 封装方法 : 零散零件/箱
