170311-1

Connector Contact, Hermaphroditic, Wire-to-Board, 11mm [.433in] Centerline, 24 – 22AWG Wire Size, 434.18 – 592.06CMA Wire Size, .22 – .3mm² Wire Size

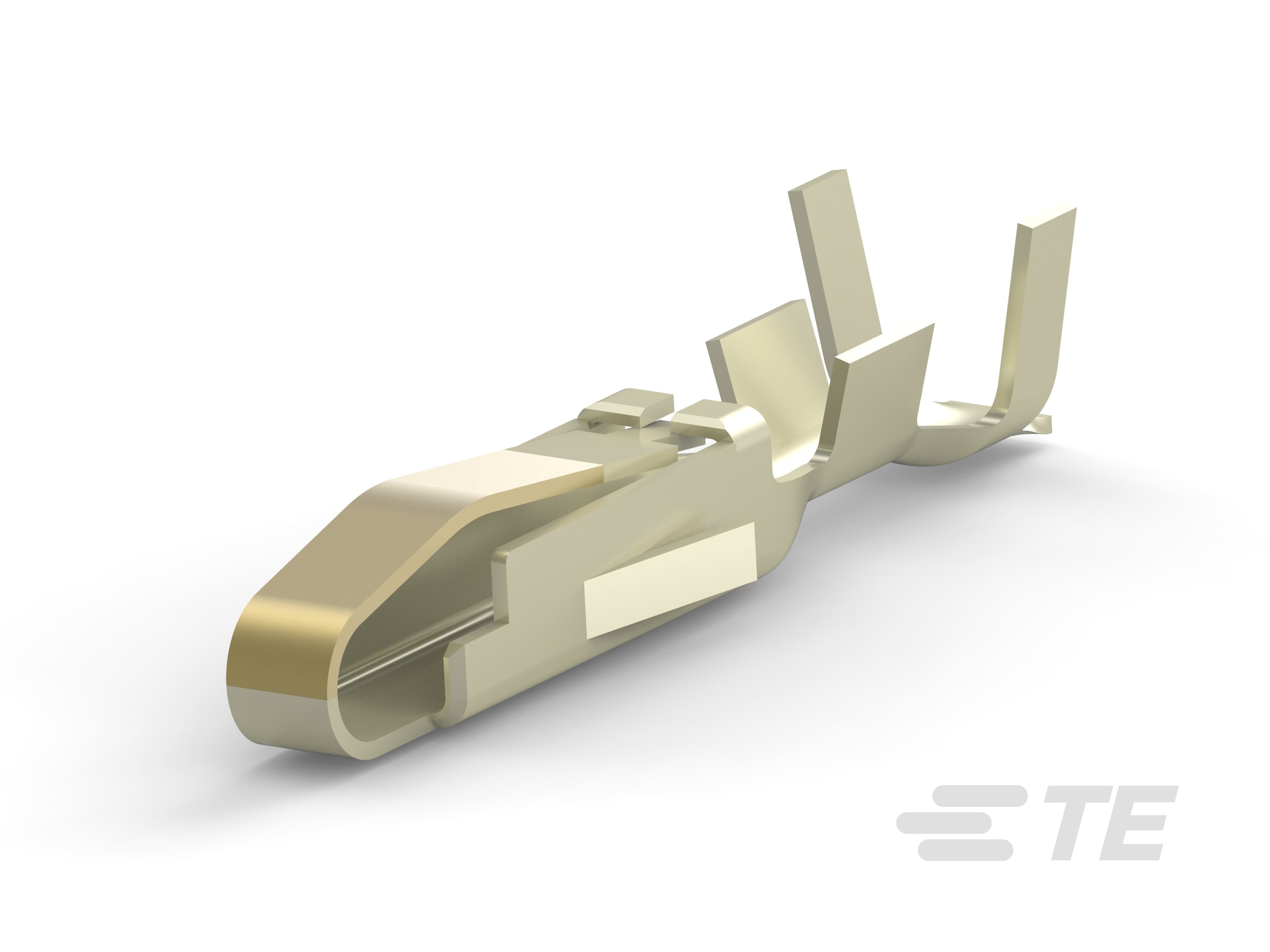

CONTACT FOR DRAWER CONN-170311-1

170311-1

Connector Contact, Hermaphroditic, Wire-to-Board, 11mm [.433in] Centerline, 24 – 22AWG Wire Size, 434.18 – 592.06CMA Wire Size, .22 – .3mm² Wire Size

  • TE 内部编号 170311-1
  • TE 内部产品描述 CONTACT FOR DRAWER CONN

  • 端子类型 : 无极性

  • 连接器系统 : 线到板

  • 中心线（间距） : 11 mm [ .433 in ]

  • Wire Size (AWG): 24 – 22

  • 线径 (CMA): 434.18 – 592.06

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品环境合规性

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 线到板

  • Sealable : 否

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • Operating Voltage (VAC): 30

  • 绝缘电阻 (MΩ): 5000

  • 介质耐压（最大值） (VAC): 2000

接触件特性

  • 端子基材 : 磷青铜

  • 端子底板材料 : 镍

  • 端子长度 : 20.1 mm [ .791 in ]

  • 端子接合区域电镀材料厚度 : .08 µm [ 3.149 µin ]

  • 端子底板材料厚度 : .3 µm [ 11.81 µin ]

  • 对接公端厚度 : .65 mm [ .025 in ]

  • 对接公端宽度 : 3 mm [ .118 in ]

  • 壳体内的端子定位力 : 带有

  • 端子类型 : 无极性

  • 端子接触部电镀材料 : 金

  • 端子额定电流（最大值） (A): 7

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 壳体内的端子定位器类型 : 锁定枪

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 中心线（间距） : 11 mm [ .433 in ]

尺寸

  • Accepts Wire Insulation Diameter Range : 1.5 – 1.95 mm [ .059 – .077 in ]

  • Wire Size (AWG): 24 – 22

  • 线径 (CMA): 434.18 – 592.06

  • Wire Size (mm²): .22 – .3

使用环境

  • 工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : Signal

  • 与电线材料类型兼容 : 铜

包装特性

  • 封装数量 : 5000

  • 封装方法 : Reel

其他

  • 注释 : 护套部件号：172059、172061、172063、172068、172069、172070
