170031-1

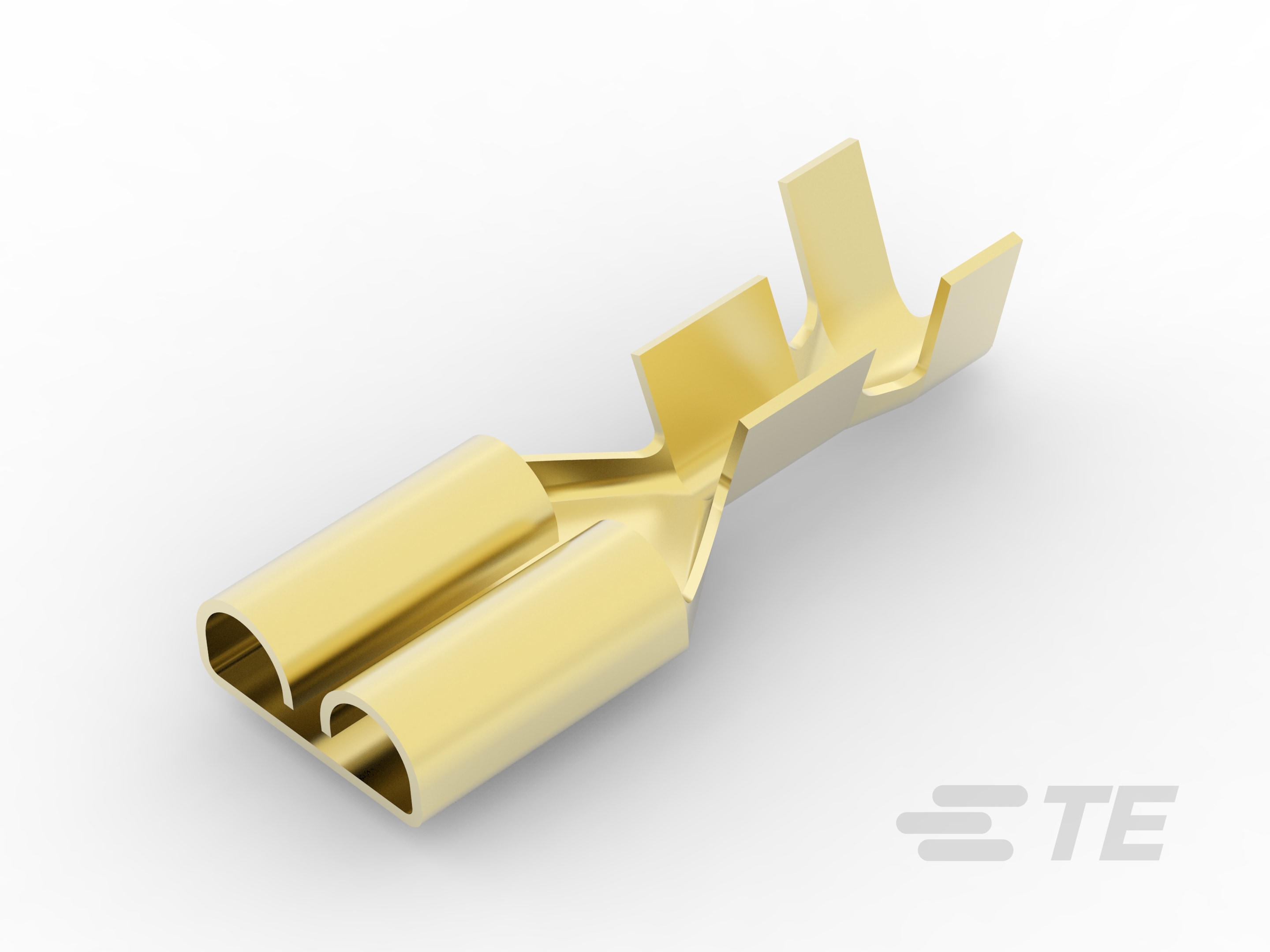

Quick Disconnect Receptacle, 20 – 14 AWG, .51 – 2.08 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Brass, Unplated Plating, FASTIN-FASTON 250
170031-1
Quick Disconnect Receptacle, 20 – 14 AWG, .51 – 2.08 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Brass, Unplated Plating, FASTIN-FASTON 250
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 250
- TE 内部编号 170031-1
- TE 内部产品描述 FF 250 REC 20-14AWG BR
- 别名 ID 0-0170031-1
-
快速断开端子类型 : 母端
-
线径 (AWG): 20 – 14
-
线径 (mm²): .51 – 2.08
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_170031-1_AF.pdf 3D
- 下载查看 ENG_CVM_CVM_170031-1_AF.2d_dxf.zip 英文版本
- ENG_CVM_CVM_170031-1_AF.3d_igs.zip 英文版本
- ENG_CVM_CVM_170031-1_AF.3d_stp.zip 英文版本
产品规格
机构认证
- UL 报告 ENG_AAD_UL_CERT_E66717_19820128_C1_A6.pdf 英文版本
Product And Material Test Reports
- TERMINAL .250 SERIES REC. WITH LATCH ENG_PMTR_RL130119_1_RL130119.pdf 英文版本
- ENG_PMTR_RL130729_1_RL130729.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 无镀层
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
抽出力 (Newton): 4.9 – 34.3
-
接合固定类型 : 锁定枪
-
带导线绝缘 : 带有
-
锁定枪高度 (mm): .93
尺寸
-
端子材料厚度 : .33 mm [ .013 in ]
-
兼容的绝缘直径范围 : 2.2 – 3.4 mm [ .086 – .134 in ]
-
产品长度 : 21.5 mm [ .846 in ]
-
线径 (AWG): 20 – 14
-
线径 (mm²): .51 – 2.08
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : CSA, UL
包装特性
-
封装数量 : 6000
-
封装方法 : 带/卷
