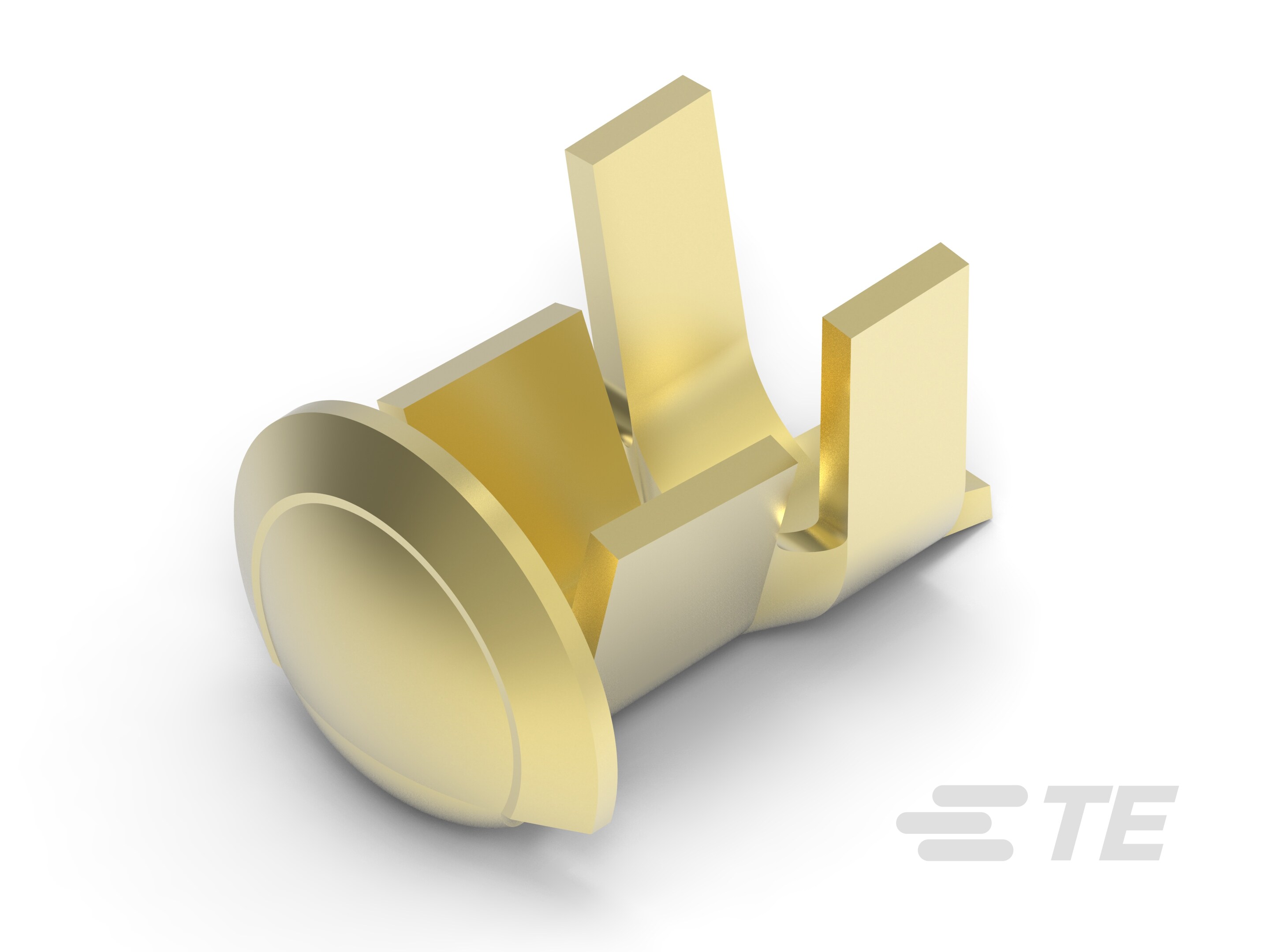

170023-1
Button, 20 – 16 AWG, .5 – 1.3 mm² Wire, Unplated Plating, 8.78 mm [.345 in] Length, Reel, Wire Insulation Support, Straight, Special Purpose Terminals
170023-1
Button, 20 – 16 AWG, .5 – 1.3 mm² Wire, Unplated Plating, 8.78 mm [.345 in] Length, Reel, Wire Insulation Support, Straight, Special Purpose Terminals
- TE 内部编号 170023-1
- TE 内部产品描述 BUTTON CONTACT
-
专用端子类型 : 按钮
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.3
-
端子材料厚度 : .41 mm [ .016 in ]
-
端子电镀材料 : 无镀层
文档
产品图纸
- JAPANESE 日语
- JAPANESE JPN_CD_170023_G.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_170023-1_N.pdf 3D
- 下载查看 ENG_CVM_CVM_170023-1_N.2d_dxf.zip 英文版本
- ENG_CVM_CVM_170023-1_N.3d_igs.zip 英文版本
- ENG_CVM_CVM_170023-1_N.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
压线筒类型 : Open
-
专用端子类型 : 按钮
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
包装特性
-
封装数量 : 4000
-
封装方法 : Reel
产品类型特性
-
电线绝缘支持固定类型 : 绝缘支撑
-
可密封 : 否
使用环境
-
绝缘选项 : 非绝缘
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.3
-
端子材料厚度 : .41 mm [ .016 in ]
-
产品长度 : 8.78 mm [ .345 in ]
-
兼容的绝缘直径（最大值） : 2.29 mm [ .114 in ]
-
兼容的绝缘直径范围 : 2.16 – 2.92 mm [ .085 – .114 in ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
