166569-1

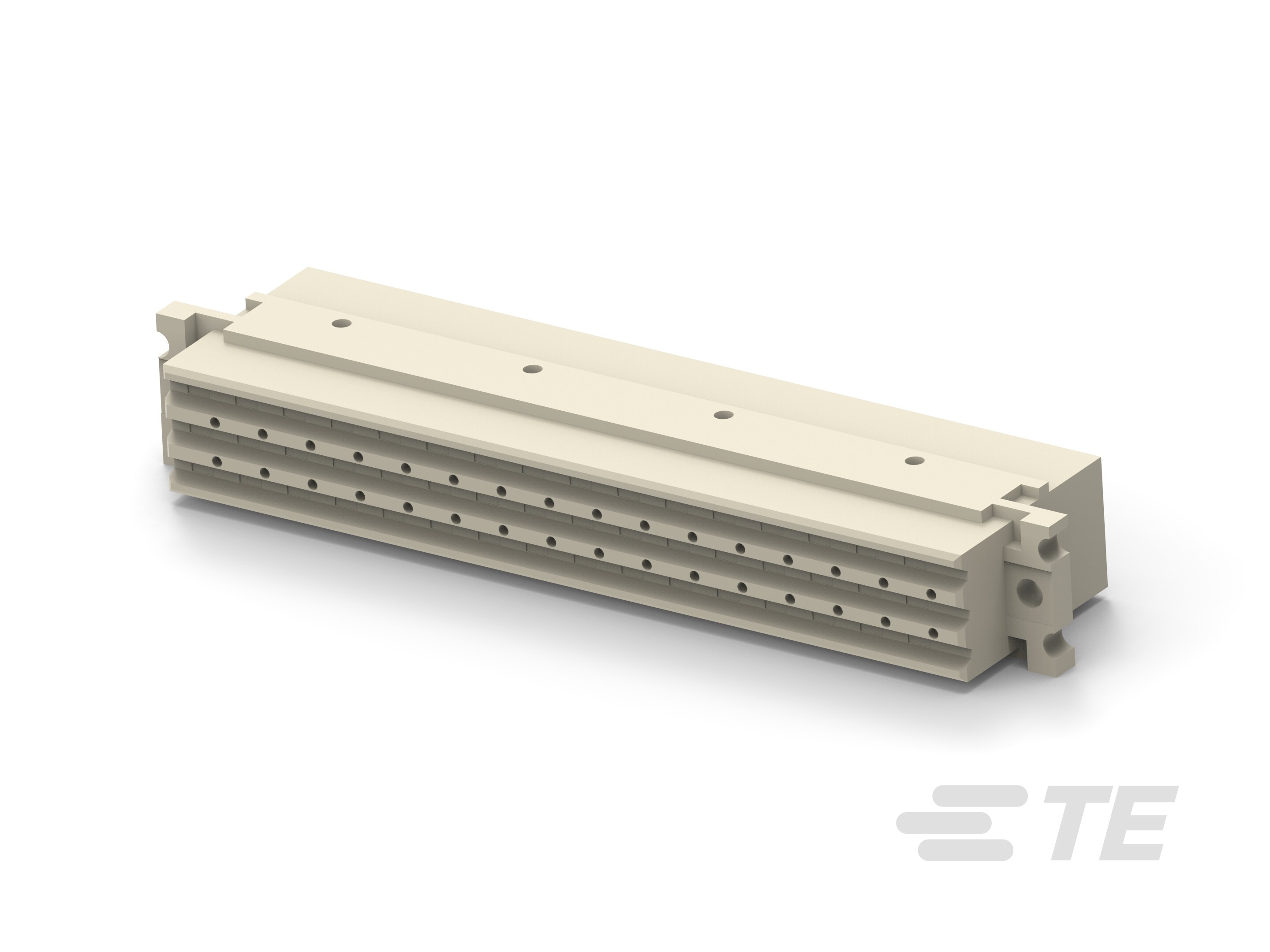

Backplane Connector Housings, Wire-to-Board, 48 Position, 3 Row, 16 Column, Receptacle, Wire & Cable

IEC FEMALE HSG.ASSY-166569-1

166569-1

Backplane Connector Housings, Wire-to-Board, 48 Position, 3 Row, 16 Column, Receptacle, Wire & Cable

    • EUROCARD
  • TE 内部编号 166569-1
  • TE 内部产品描述 IEC FEMALE HSG.ASSY

  • 连接器系统 : 线到板

  • 位数 : 48

  • 行间距 : 4.3 mm [ 1.7 in ]

  • 行数 : 3

  • 列数 : 16

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 线到板

  • 连接器和壳体类型 : 母端, 母端

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • PCB 安装方向 : 垂直

  • 位数 : 48

  • 行数 : 3

  • 列数 : 16

主体特性

  • 主要产品颜色 : 灰色

接触件特性

  • 端子类型 : 插座

机械附件

  • 接合对准 : 带有

  • 接合固定 : 不带

  • 接合对准类型 : 键控

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

  • 外壳材料 : 改性聚苯醚

尺寸

  • 行间距 : 4.3 mm [ 1.7 in ]

  • 连接器长度 (mm): 90

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tray
