166053-1

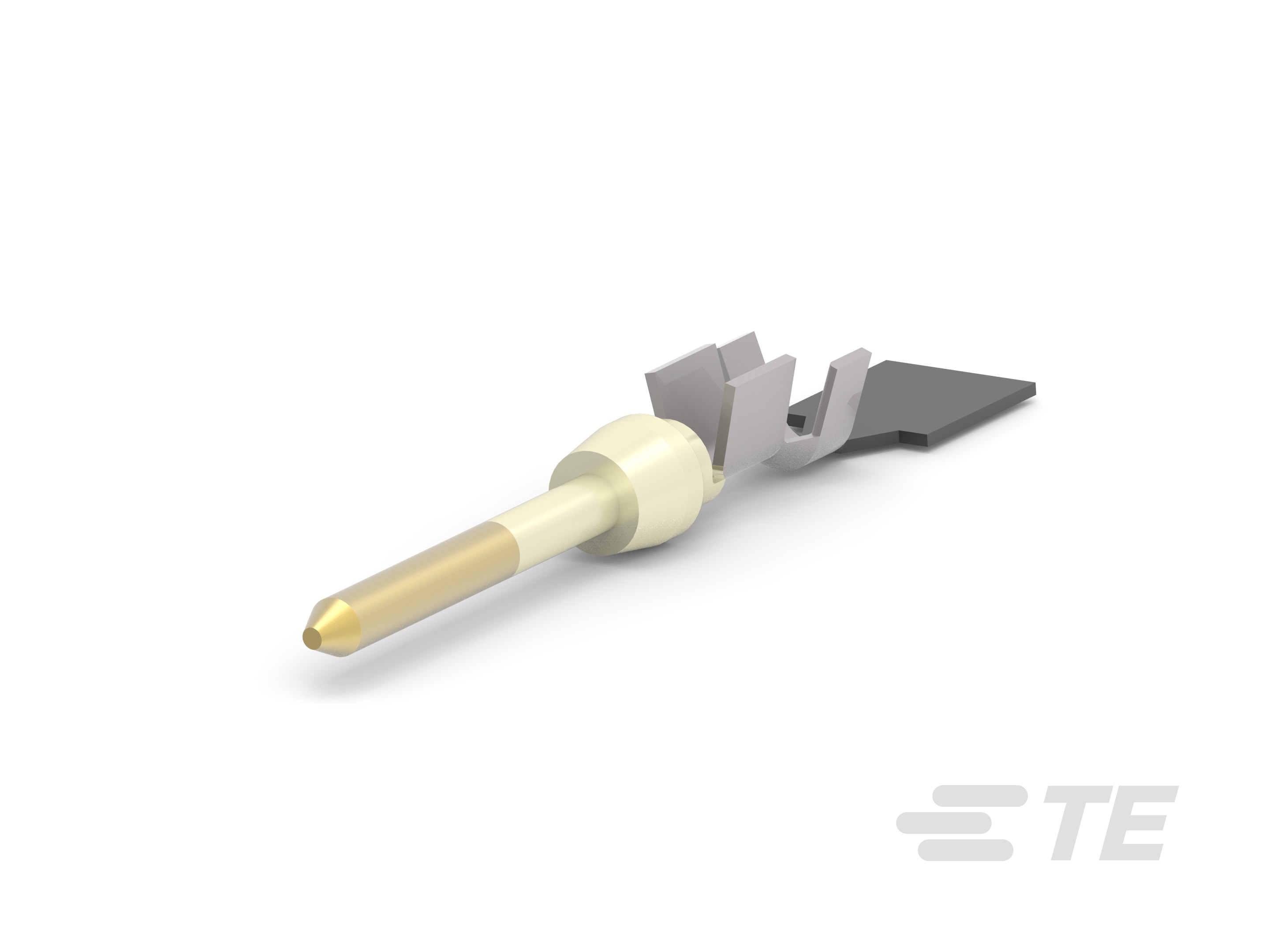

Pin Contact, 24 – 20 AWG, .2 – .56 mm² Wire, Snap-In Contact Retention, Gold (Au), Size 20, Crimp, Brass, Signal, -55 – 105 °C [-67 – 221 °F]

COSI PIN CONTACT HD20 DF; 24-20 AWG-166053-1

166053-1

Pin Contact, 24 – 20 AWG, .2 – .56 mm² Wire, Snap-In Contact Retention, Gold (Au), Size 20, Crimp, Brass, Signal, -55 – 105 °C [-67 – 221 °F]

    • AMPLIMITE

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 壳体内的端子定位器类型 : 卡口

  • 端子大小 : 尺寸 20

  • 线径 (AWG): 24 – 20

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

接触件特性

  • 端子接合区域电镀材料厚度 (µm): .76

  • PCB 端子端接区域电镀材料 : 锡

  • 接合插针直径 (mm): 1

  • 端子底板材料 : 镍

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 端子大小 : 尺寸 20

  • 端子基材 : 黄铜

  • 端子额定电流（最大值） (A): 2

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 带有

  • 壳体内的端子定位器类型 : 卡口

尺寸

  • 兼容的绝缘直径范围 : 1.27 – 1.52 mm [ .05 – .06 in ]

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .2 – .56

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal

识别标记

  • 端子颜色代码 : 红色

包装特性

  • 封装数量 : 12500

  • 封装方法 : Reel
