165536-1

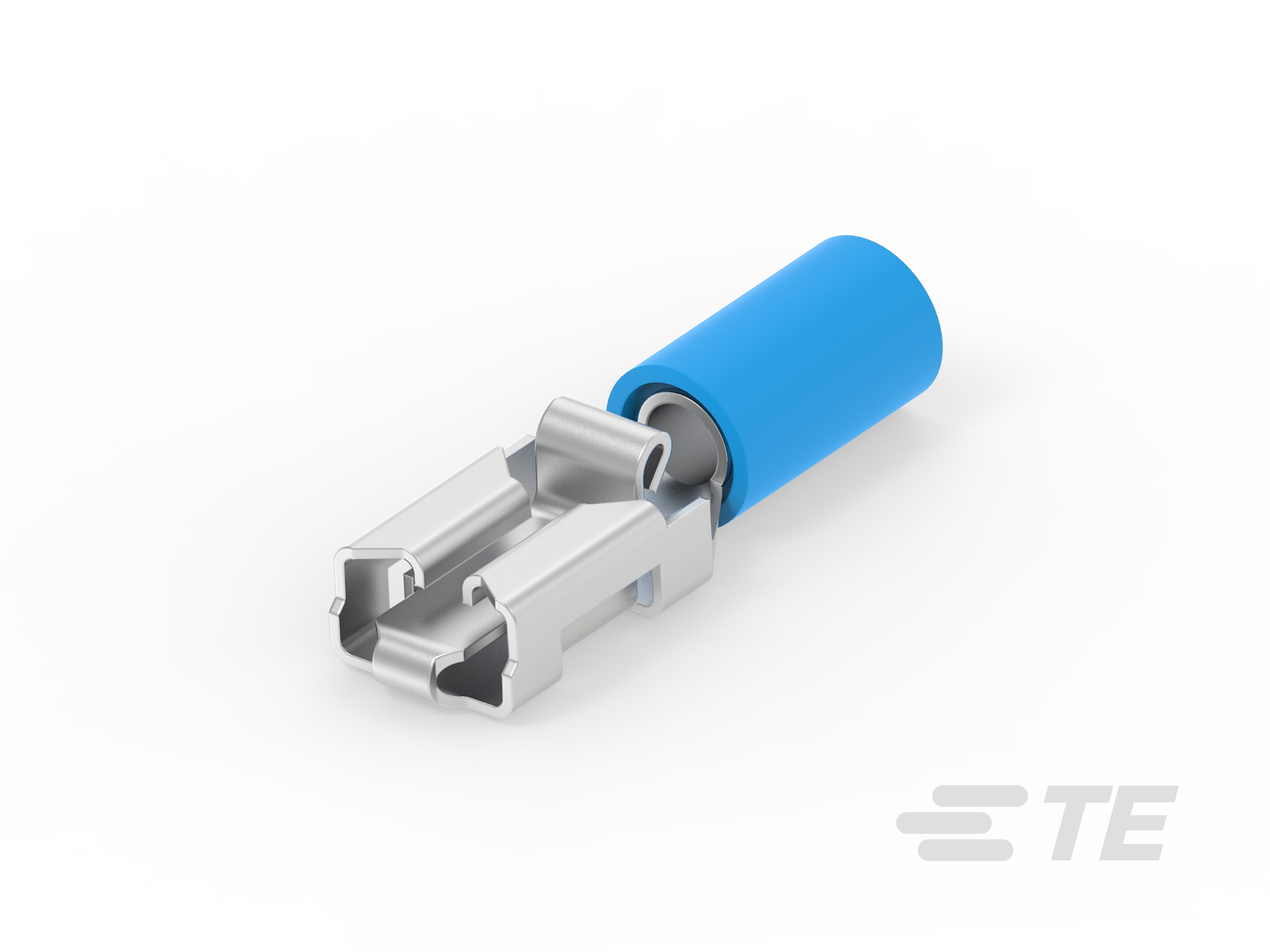

Quick Disconnect Receptacle, 15.5 – 13.5 AWG, 1.5 – 2.5 mm² Wire, 3000 – 4919 CMA, 6.35 mm [.25 in] Tab Width, Straight, Brass, Tin Plating

PIDG POS.LOCK ASSY-165536-1

165536-1

Quick Disconnect Receptacle, 15.5 – 13.5 AWG, 1.5 – 2.5 mm² Wire, 3000 – 4919 CMA, 6.35 mm [.25 in] Tab Width, Straight, Brass, Tin Plating

    • FASTON
  • TE 内部编号 165536-1
  • TE 内部产品描述 PIDG POS.LOCK ASSY

  • 快速断开端子类型 : 母端

  • 线径 (AWG): 15.5 – 13.5

  • 线径 (mm²): 1.5 – 2.5

  • 线径 (CMA): 3000 – 4919

  • 对接公端宽度 : 6.35 mm [ .25 in ]

查看所有特性
更多 更少

文档

产品图纸

  • RECEPTACLE, 6.35 [.250] SERIES, POSITIVE-LOCK, PIDG, WIRE SIZE: 1.5-2.5MM2 ENG_CD_165536_E5.pdf 英文版本

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 插入力 : 正常

接触件特性

  • 快速断开端子类型 : 母端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 端子方向 : 直式

  • 端子基材 : 黄铜

  • 端子电镀材料 : 锡

  • 压接类型 : 压缩压接

  • 压线筒类型 : Closed

端接特性

  • 产品端接到 : 线缆

尺寸

  • 兼容的绝缘直径范围 : 4.83 mm [ .19 in ]

  • 线径 (AWG): 15.5 – 13.5

  • 线径 (mm²): 1.5 – 2.5

  • 线径 (CMA): 3000 – 4919

使用环境

  • 绝缘选项 : 部分绝缘

包装特性

  • 封装方法 : 零散零件
