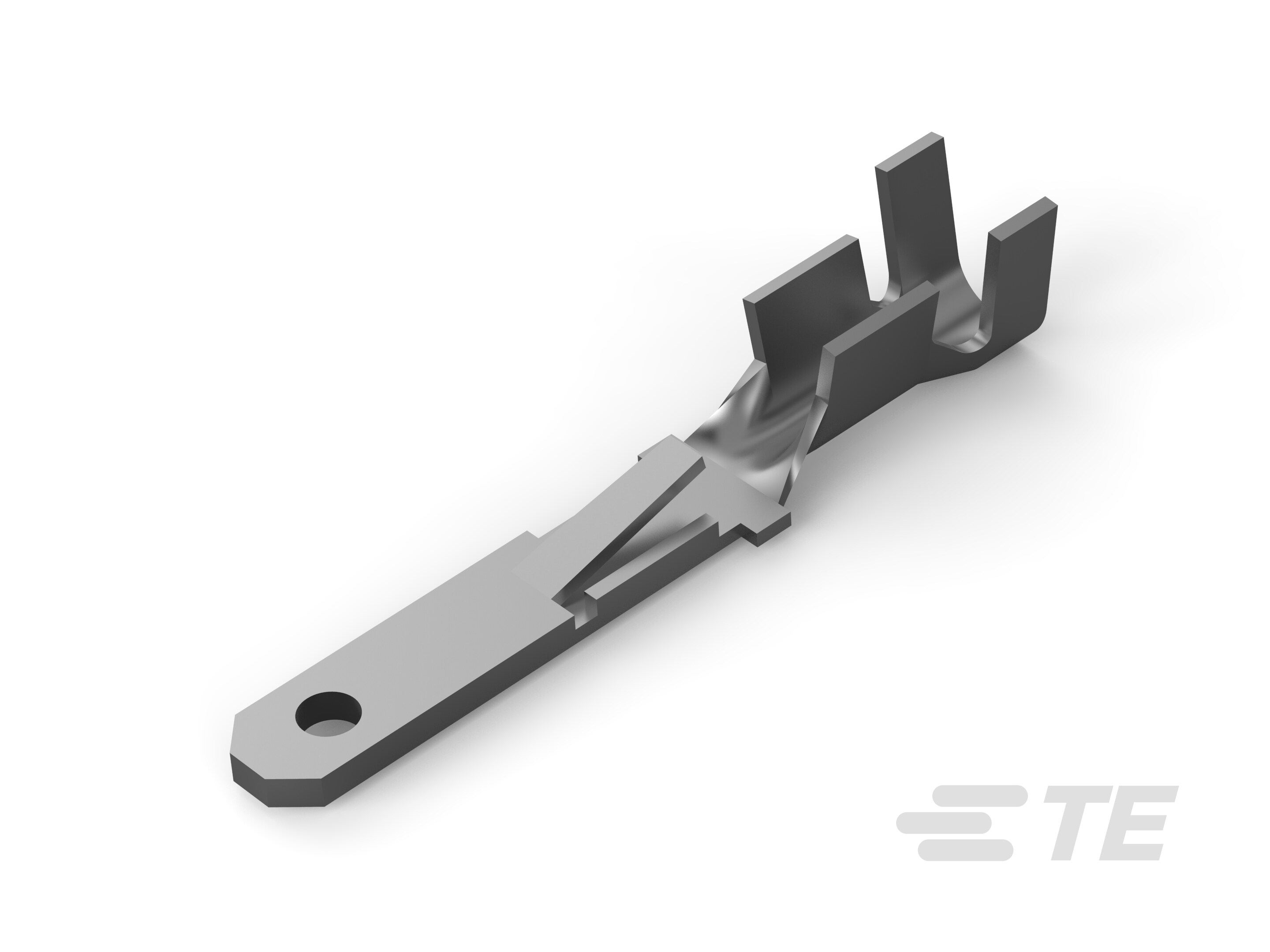

160762-2
Quick Disconnect Tab, 20 – 15 AWG, .51 – 1.65 mm² Wire, 2.8 mm [.11 in] Tab Width, Straight, Phosphor Bronze, Pre-Tin Plating, FASTIN-FASTON 110
160762-2
Quick Disconnect Tab, 20 – 15 AWG, .51 – 1.65 mm² Wire, 2.8 mm [.11 in] Tab Width, Straight, Phosphor Bronze, Pre-Tin Plating, FASTIN-FASTON 110
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 110
- TE 内部编号 160762-2
- TE 内部产品描述 FF 110 TAB 0.5-1.5MM2 PTPBR
- 别名 ID 0-0160762-2
-
快速断开端子类型 : 公端
-
线径 (AWG): 20 – 15
-
线径 (mm²): .51 – 1.65
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- .110 ser. fastin faston tab 英文版本
- .110 ser. fastin faston tab ENG_CD_160762_L2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_160762-2_L.pdf 3D
- 下载查看 ENG_CVM_CVM_160762-2_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_160762-2_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_160762-2_L.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-20020_D3.tif 英文版本
- ENG_SS_108-20020_D3.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19711019_C1_H1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 公端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 磷青铜
-
端子电镀材料 : 预镀锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 锁定枪
-
带导线绝缘 : 带有
-
锁定枪高度 (in): .055
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 2.31 – 3 mm [ .091 – .118 in ]
-
产品长度 : 22 mm [ .866 in ]
-
线径 (AWG): 20 – 15
-
线径 (mm²): .51 – 1.65
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
包装特性
-
封装数量 : 6000
-
封装方法 : 带/卷
