160101-1

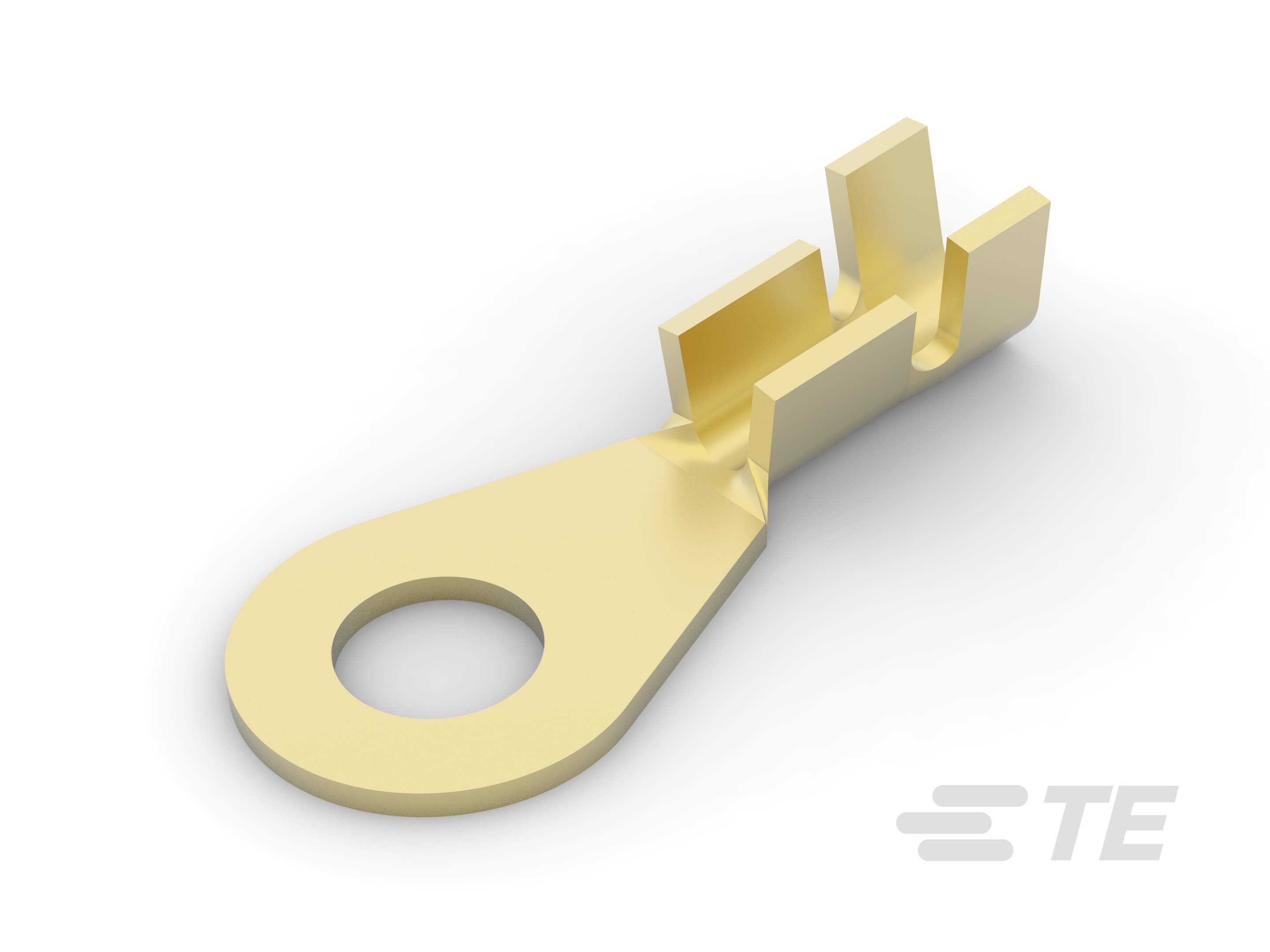

Closed Ring Tongue Terminal, 20 – 16 AWG, #8 / M4 Stud, 4.3 mm [.169 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated
160101-1
Closed Ring Tongue Terminal, 20 – 16 AWG, #8 / M4 Stud, 4.3 mm [.169 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated
- TE 内部编号 160101-1
- TE 内部产品描述 RING TONGUE 20-16 AWG 0.0253 BR
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.5
-
线径 (CMA): 1021 – 2582
-
螺钉尺寸 : 8, M4
文档
产品图纸
- RING TONGUE ENG_CD_160101_L1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_160101-1_Y.pdf 3D
- 下载查看 ENG_CVM_CVM_160101-1_Y.2d_dxf.zip 英文版本
- ENG_CVM_CVM_160101-1_Y.3d_igs.zip 英文版本
- ENG_CVM_CVM_160101-1_Y.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-16000_C.pdf 英文版本
- ENG_SS_108-16001_A.pdf 英文版本
- ENG_SS_108-106465_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
形状描述 : 圆形/椭圆形
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 8, M4
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
尺寸
-
兼容的绝缘直径（最小值） (in): .08
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.5
-
线径 (CMA): 1021 – 2582
-
螺钉直径 : 4.3 mm [ .169 in ]
-
舌厚 : .76 mm [ .03 in ]
-
产品长度 : 19.81 mm [ .78 in ]
-
压线筒内径 (mm): 1.65, 2.28
-
压线筒内径 (in): .09, .065
-
兼容的绝缘直径（最大值） : 3.05 mm [ .12 in ]
-
兼容的绝缘直径范围 : 2.03 – 3.04 mm [ .08 – .12 in ]
接触件特性
-
端子基材 : 黄铜
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 无镀层
-
端子底板材料 : 无
包装特性
-
封装数量 : 6000
-
封装方法 : 带/卷
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 带有
主体特性
-
产品重量 (g): .667
结构特性
-
孔数 : 1
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
