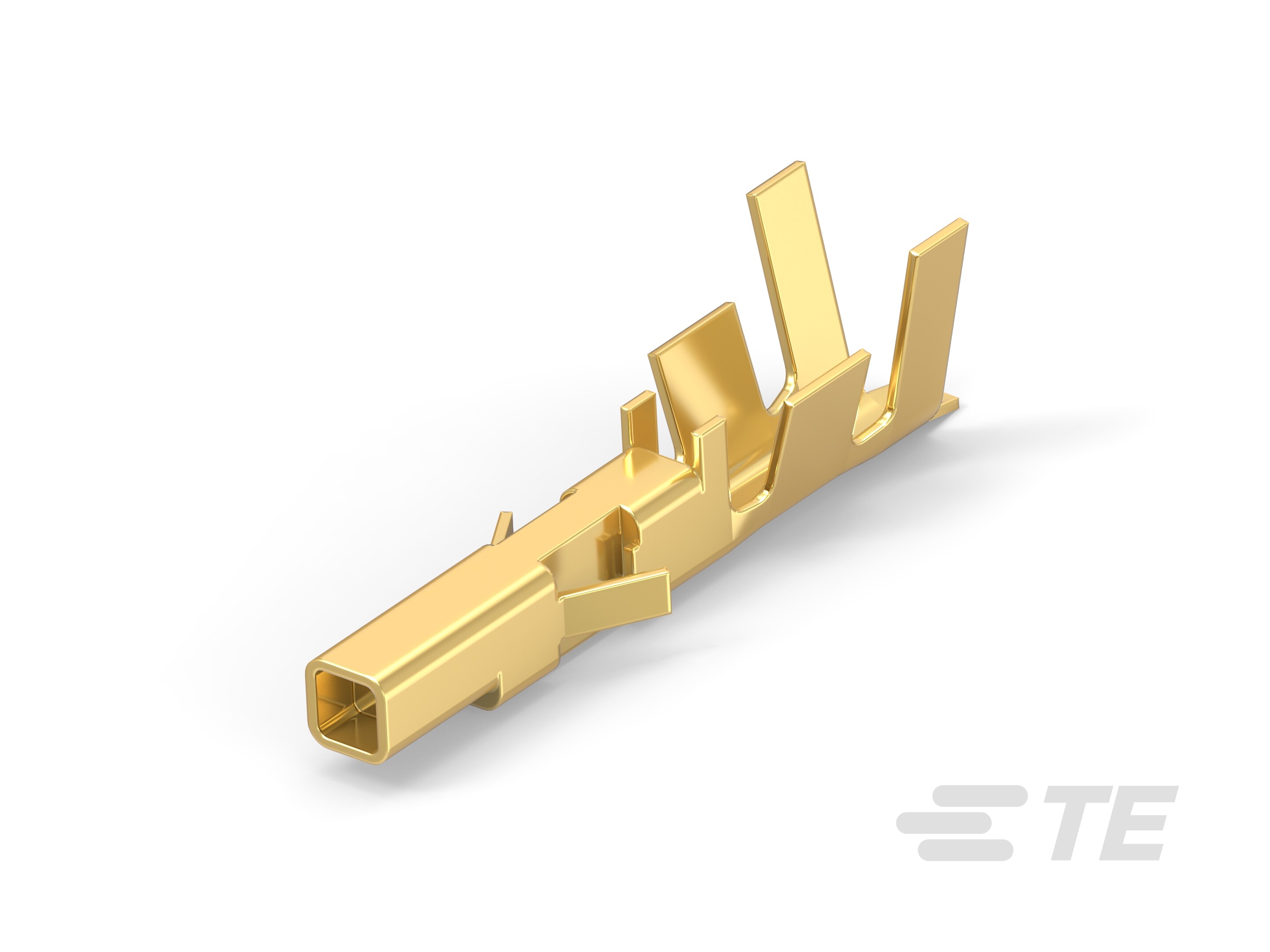

1586841-2
Gold (Au), Socket Contact, 16 AWG, 600 VAC, 1.25 – 1.4 mm² Wire, Locking Lance Contact Retention, Discrete Wire, Crimp, Brass, Signal
1586841-2
Gold (Au), Socket Contact, 16 AWG, 600 VAC, 1.25 – 1.4 mm² Wire, Locking Lance Contact Retention, Discrete Wire, Crimp, Brass, Signal
-
- VAL-U-LOK
- TE 内部编号 1586841-2
- TE 内部产品描述 VAL-U-LOK SKT 16AWG BR AU LP
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
工作电压 (VAC): 600
-
壳体内的端子定位力 : 带有
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1586841-2_B_c-1586841-2-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1586841-2_B_c-1586841-2-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1586841-2_B_c-1586841-2-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_1586841-2_B_c-1586841-2-b.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13172_W2.pdf 英文版本
- 产品规格 ENG_SS_108-2112_D2.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32113_A_408-32113.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 600
接触件特性
-
端子接合区域电镀材料厚度 : .76 µm [ 29.92 µin ]
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
壳体内的端子定位力 : 带有
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 9
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 1.8 – 3.1 mm [ .071 – .12 in ]
-
线径 (AWG): 16
-
线径 (mm²): 1.25 – 1.4
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装数量 : 500
-
封装方法 : 零散零件
