1571999-9

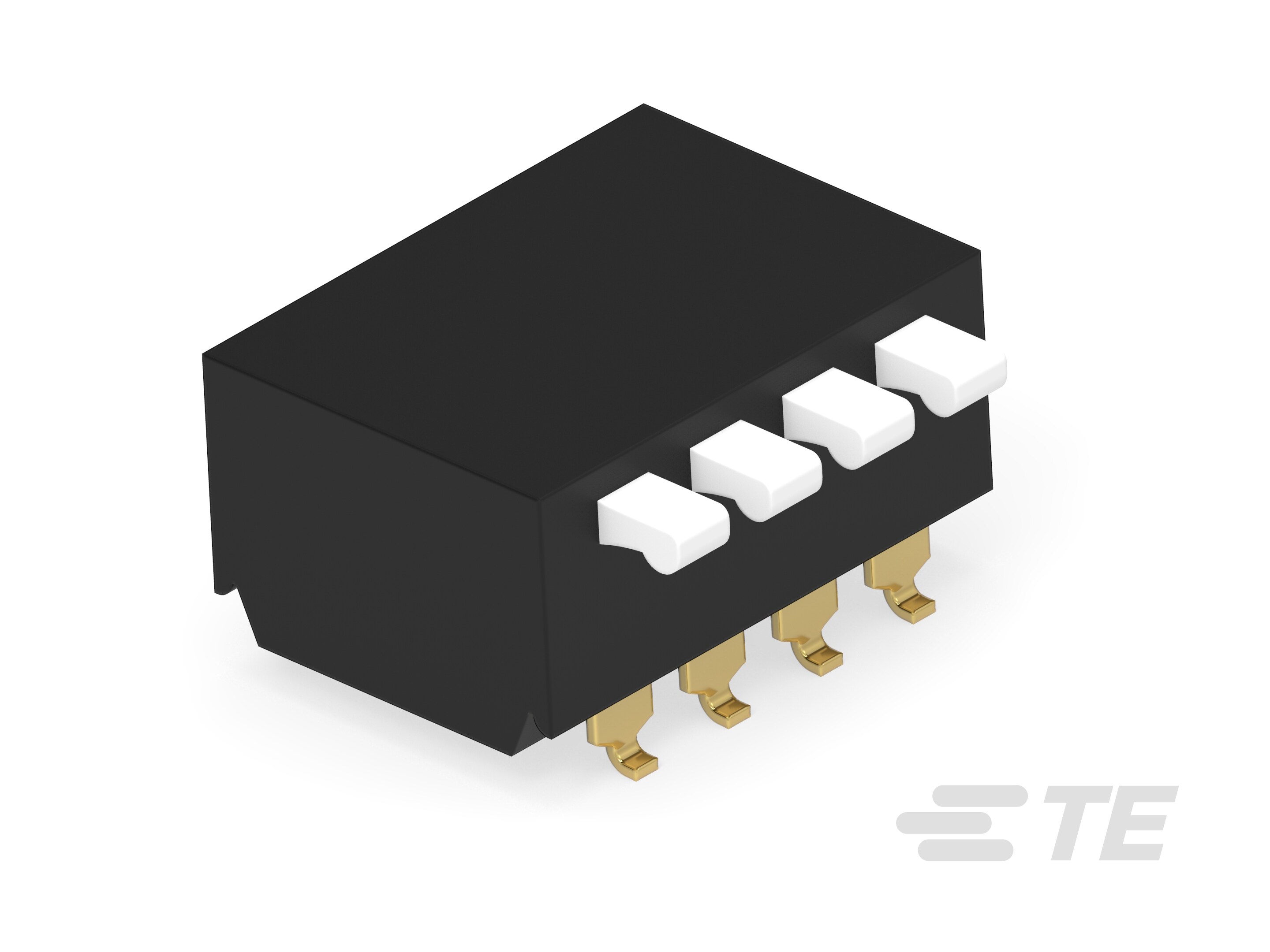

DIP Switch, Gold Contact Plating, Black, Polyphenylene Sulfide (PPS), 4 Switch, -30 – 85 °C, Piano (Side Actuated), 1 A Contact Rating, ALCOSWITCH DIP

ADP04STR04=PIANO DIP SWITCH-1571999-9

1571999-9

DIP Switch, Gold Contact Plating, Black, Polyphenylene Sulfide (PPS), 4 Switch, -30 – 85 °C, Piano (Side Actuated), 1 A Contact Rating, ALCOSWITCH DIP

    • ALCOSWITCH
    • Alcoswitch DIP ADP & ADPA
      • ,
    • Alcoswitch DIP
  • TE 内部编号 1571999-9
  • TE 内部产品描述 ADP04STR04=PIANO DIP SWITCH
  • 别名 ID ADP04STR04

  • DIP 和 SIP 开关类型 : DIP

  • 开关端子电镀材料 : 金

  • 外壳颜色 : 黑色

  • 外壳材料 : 聚苯硫醚 (PPS)

  • 密封装置 : 否

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 支脚种类 : 鸥翼

  • DIP 和 SIP 开关类型 : DIP

  • 密封装置 : 否

  • 致动器种类 : 钢琴（侧致动）

结构特性

  • 位数 : 4

  • 开关数量 : 4

  • 配置（极掷） : 单极 - 单掷

电气特征

  • 触点额定电流 (A): 1

  • 工作电压 (VDC): 5

主体特性

  • 产品方向 : 垂直

  • 致动器颜色 : 白色

  • 外壳颜色 : 黑色

  • 外壳材料 : 聚苯硫醚 (PPS)

接触件特性

  • 开关端子电镀材料厚度 (µin): 1.2

  • PCB 端子端接区域电镀材料 : 金

  • 端子底板材料 : 镍

  • 开关端子电镀材料 : 金

  • 端子基材 : 铜合金

端接特性

  • 端接柱体和尾部长度 : 4 mm [ .157 in ]

  • PCB 端接方法 : 表面贴装

壳体特性

  • 开启位置 : 控制杆朝下

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • 产品高度 : 6 mm [ .236 in ]

  • 产品长度 : 12.14 mm [ .478 in ]

使用环境

  • 工组温度范围 (°C): -30 – 85

操作/应用

  • 装配工艺特点 : 自动插入封装

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 500

  • 封装方法 : 卷带包装
