1445820-3

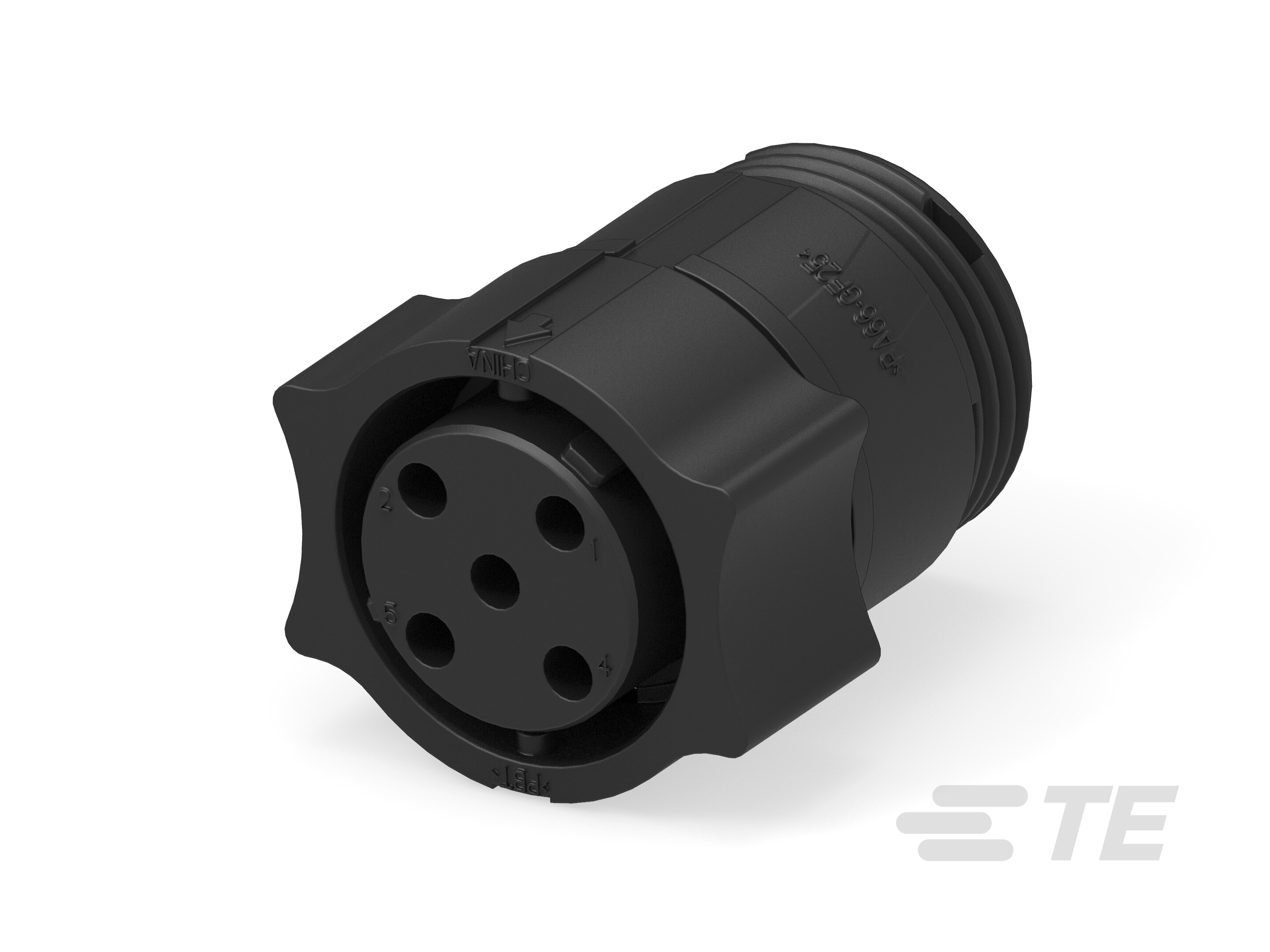

Housing, 250 VDC, 30 – 18 AWG Wire Size, .0509 – .823 mm² Wire Size, Wire-to-Wire, 5 Position, Sealable, AMP CPC, Circular Power Connectors
1445820-3
Housing, 250 VDC, 30 – 18 AWG Wire Size, .0509 – .823 mm² Wire Size, Wire-to-Wire, 5 Position, Sealable, AMP CPC, Circular Power Connectors
-
- AMP
- AMP CPC
- TE 内部编号 1445820-3
- TE 内部产品描述 PLUG,11-5,LG INS,STD KEY
-
封装方法 : Bag
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
连接器密封件和插头类型 : 导线入口密封
-
圆形连接器壳体尺寸 : 11
-
圆形连接器外壳类型 : 全塑
文档
产品图纸
- ASSEMBLY, PLUG, SIZE 11, 5 POSITION, SEALED, MINI CPC ENG_CD_1445820_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1445820-3_C1.pdf 3D
- 下载查看 ENG_CVM_CVM_1445820-3_C1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1445820-3_C1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1445820-3_C1.3d_stp.zip 英文版本
数据表/目录页
产品规格
- Mini-Circular Plastic Connector (CPC) ENG_SS_108-2079_B.pdf 英文版本
- 应用规格 ENG_SS_114-13105_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器密封件和插头类型 : 导线入口密封
-
圆形连接器外壳类型 : 全塑
-
连接器系统 : 线到线
-
连接器和壳体类型 : 插头
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
连接器产品类型 : 外壳
结构特性
-
信号位置数量 : 5
-
反向编号 : 不带
-
位数 : 5
-
电源位置数量 : 0
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
接触件特性
-
端子额定电流（最大值） (A): 5.9
-
端子类型 : 插座
-
反向极性 : 否
端接特性
-
线缆端接方法 : 压接
机械附件
-
螺纹尺寸 : 3/4-20 UNEF-2A
-
接合对准 : 带有
-
接合固定 : 带有
-
面板安装特性 : 不带
-
接合固定类型 : 螺纹连接
壳体特性
-
圆形连接器壳体尺寸 : 11
-
壳体颜色 : 黑色
-
外壳材料 : 热塑性
尺寸
-
兼容的绝缘直径范围 : 1.5 – 2.39 mm [ .059 – .11 in ]
-
线径 (AWG): 30 – 18
-
线径 (mm²): .0509 – .823
使用环境
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
流体阻力 : 浸入
操作/应用
-
电路应用 : 电源和信号
-
屏蔽 : 否
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Bag
-
封装数量 : 100
