142686-1

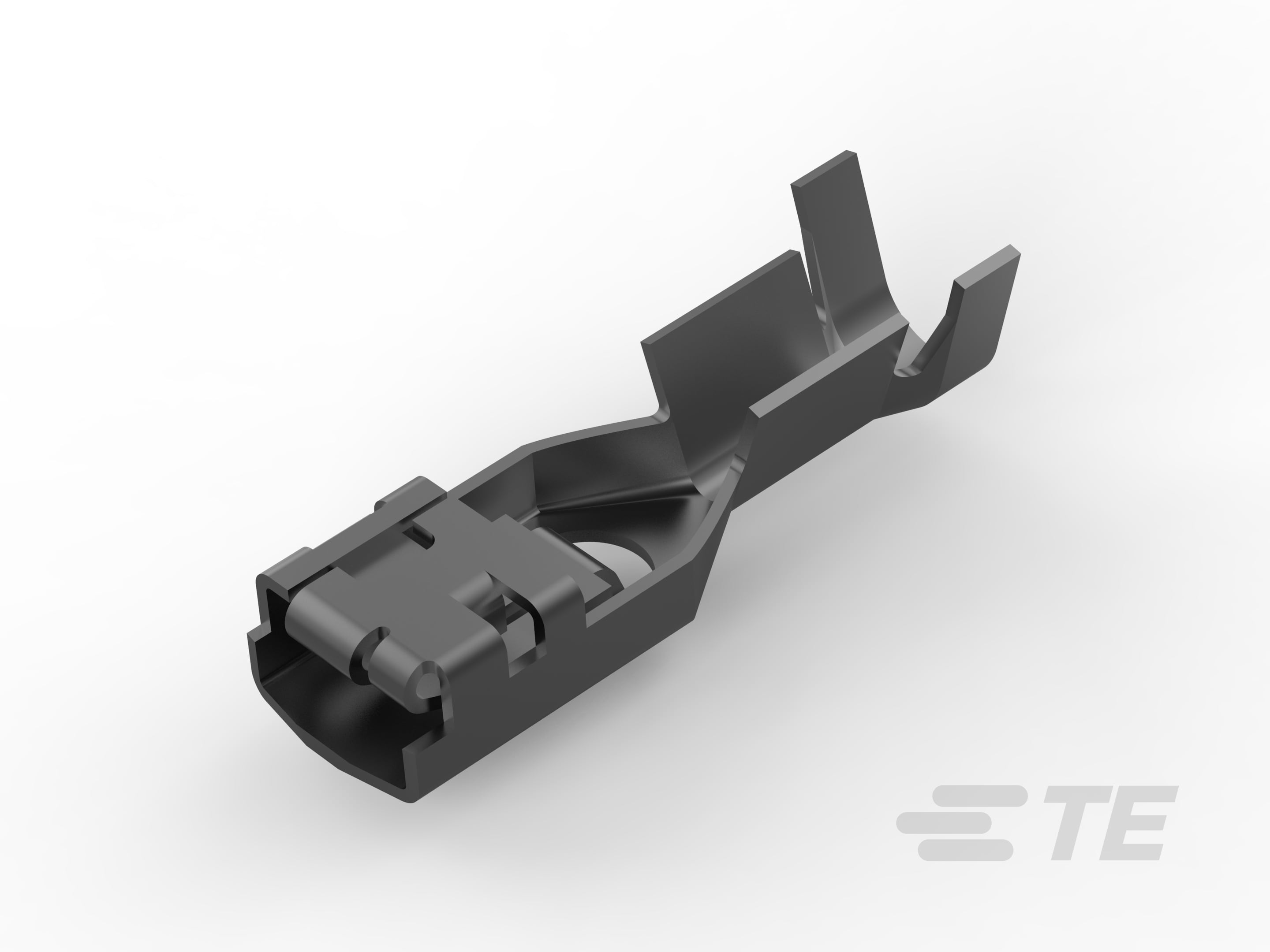

Quick Disconnect Receptacle, 17 – 13 AWG, 1.03 – 2.62 mm² Wire, 5.08 mm [.2 in] Tab Width, Straight, Phosphor Bronze, Positive Lock 197
142686-1
Quick Disconnect Receptacle, 17 – 13 AWG, 1.03 – 2.62 mm² Wire, 5.08 mm [.2 in] Tab Width, Straight, Phosphor Bronze, Positive Lock 197
-
- Positive Lock
- Positive Lock 197
- TE 内部编号 142686-1
- TE 内部产品描述 L.I.F PL CONTACT 5MM 1 TO 3 MM2 PTPPHBZ
-
快速断开端子类型 : 母端
-
线径 (AWG): 17 – 13
-
线径 (mm²): 1.03 – 2.62
-
对接公端宽度 : 5.08 mm [ .2 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- CLIP 5mm VERROUILLAGE POSITIF FAIBLE INSERTION LIF POSITIVE LOCK 5mm series ENG_CD_142686_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_142686-1_D.pdf 英文版本
- 3D_CVM_CVM_142686-1_S.pdf 3D
- 下载查看 ENG_CVM_CVM_142686-1_S.2d_dxf.zip 英文版本
- ENG_CVM_CVM_142686-1_S.3d_igs.zip 英文版本
- ENG_CVM_CVM_142686-1_S.3d_stp.zip 英文版本
- ENG_CVM_142686-1_D.3d_igs.zip 英文版本
- ENG_CVM_142686-1_D.3d_stp.zip 英文版本
- ENG_CVM_142686-1_D.2d_dxf.zip 英文版本
数据表/目录页
- 1654742_HOUSEHOLD_APPLIANCES_RAST5 ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 低
结构特性
-
与线缆类型兼容 : FLK
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 5.08 mm [ .2 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 磷青铜
-
端子电镀材料 : 预镀锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 2.01 – 3.2 mm [ .079 – .126 in ]
-
产品长度 : 21 mm [ .826 in ]
-
线径 (AWG): 17 – 13
-
线径 (mm²): 1.03 – 2.62
使用环境
-
绝缘选项 : 非绝缘
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 3500
-
封装方法 : Reel
