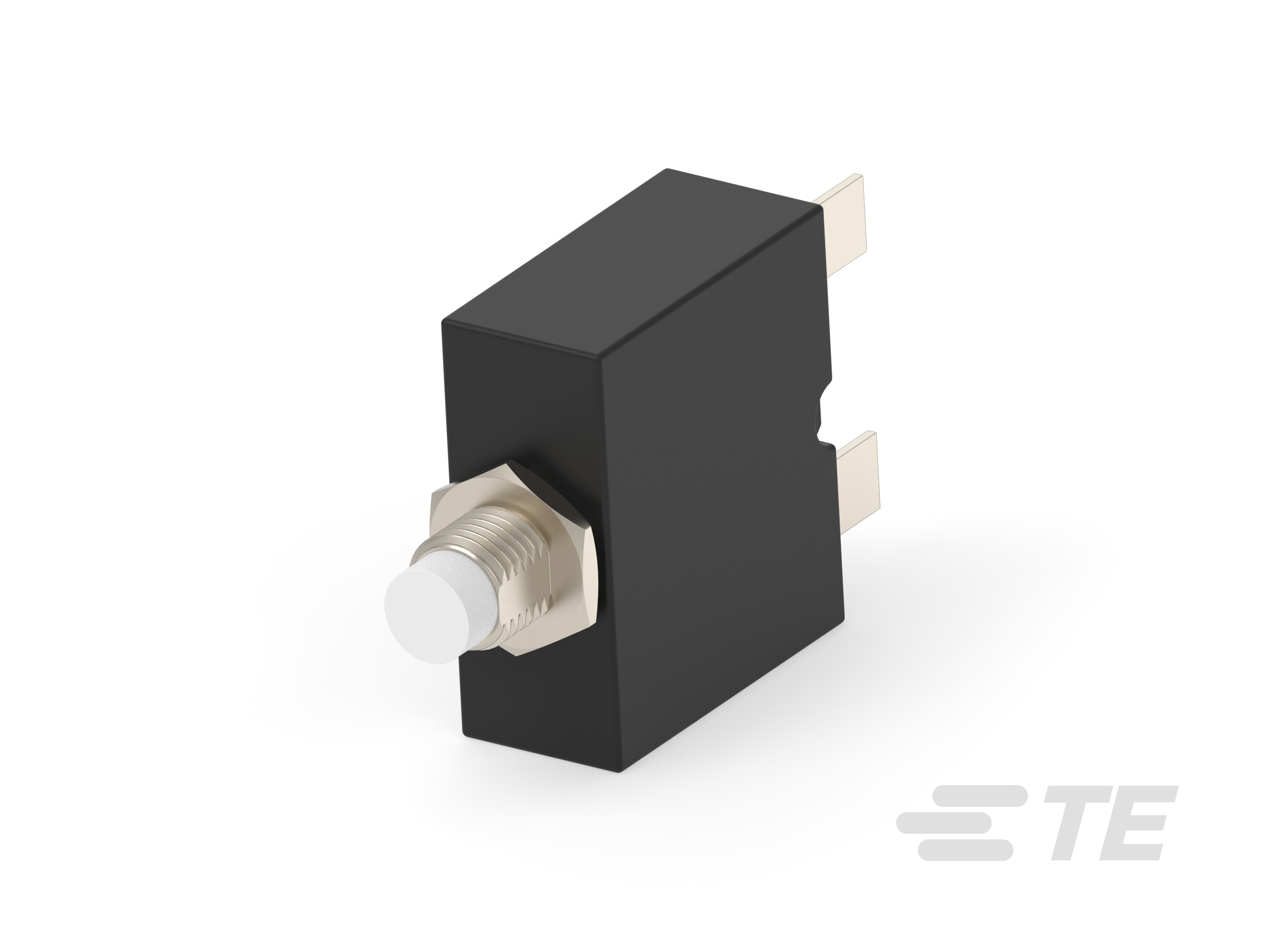

1423000-7
Thermal, Series Trip, White, Operating Voltage 250 VAC, Operating Voltage 50 VDC, 5A Current Rating, 1 Pole, Circuit Breakers
1423000-7
Thermal, Series Trip, White, Operating Voltage 250 VAC, Operating Voltage 50 VDC, 5A Current Rating, 1 Pole, Circuit Breakers
- TE 内部编号 1423000-7
- TE 内部产品描述 W54-FA2A6A10-5
-
断路器类型 : 热控
-
电路功能 : 串联跳闸
-
照明 : 不带
-
致动器颜色 : 白色
-
工作电压 (VAC): 250
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1423000-7_F.pdf 3D
- 下载查看 ENG_CVM_CVM_1423000-7_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1423000-7_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_1423000-7_F.3d_stp.zip 英文版本
数据表/目录页
- W54 Push To Reset Only Thermal Circuit Breaker ENG_DS_1308242_W54_0121.pdf 英文版本
机构认证
- 3C 认证 ENG_AAD_CCC_SDOC_2020960307002489_C1_2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
致动器类型 : 推动以重设
-
断路器类型 : 热控
-
照明 : 不带
结构特性
-
电路功能 : 串联跳闸
-
极数 : 1
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 50
-
额定电流 (A): 5
-
中断能力 : 1000A @ 250VAC/50VDC
主体特性
-
致动器颜色 : 白色
接触件特性
-
200% 时的动作时间 (seconds): 5 – 30
端接特性
-
端子配置 : 6.35 [.25] 直式快速连接公端
机械附件
-
安装选项 : 六角螺母
-
安装套管 : 3/8"（一侧扁平）x 10 mm 长，金属
