1410968-3

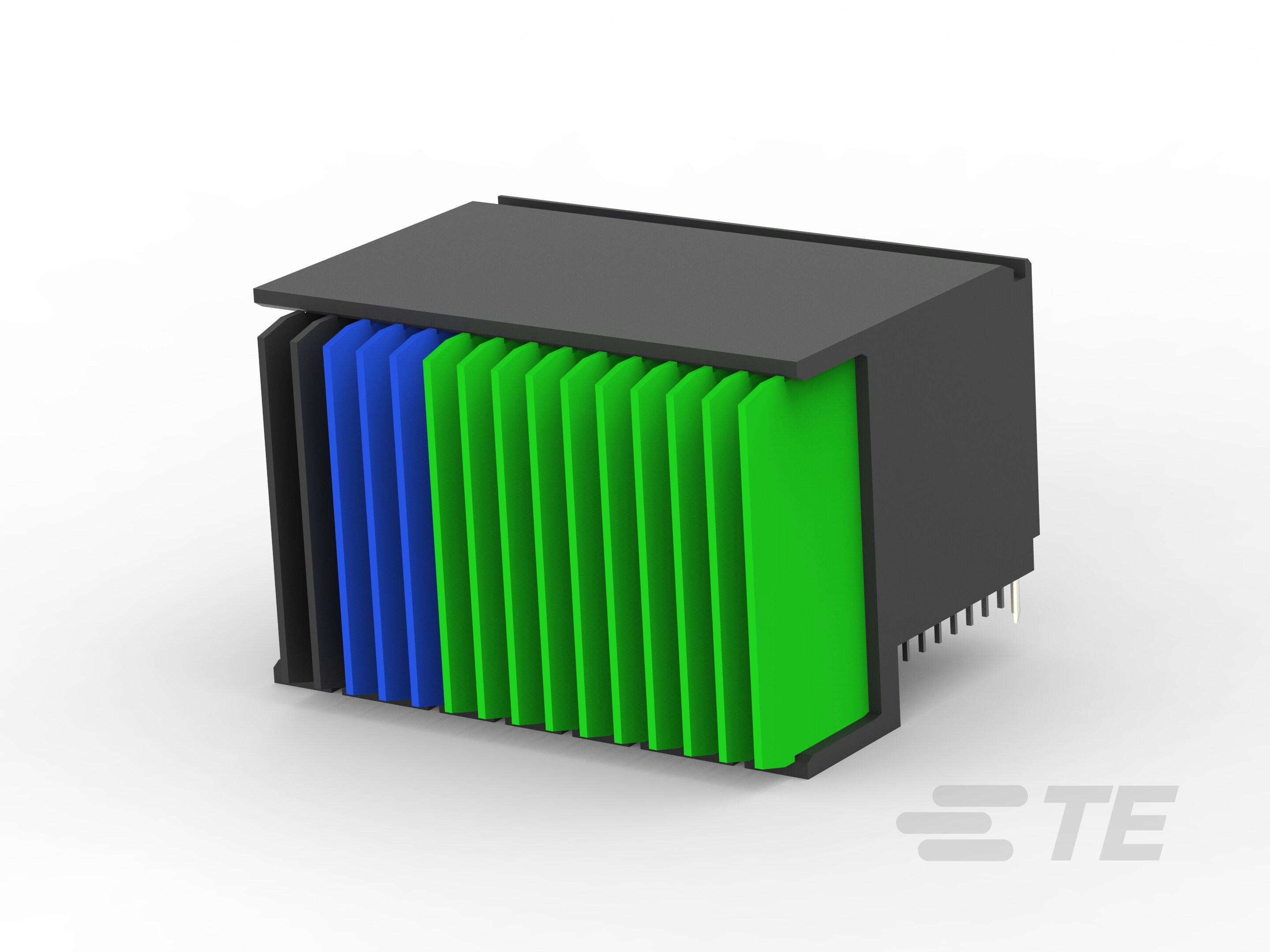

144 Position High Speed Backplane Connector, 7 Row, 16 Column, PCB Mount Header, Right Angle, Fully Shrouded, MULTIGIG RT 2
1410968-3
144 Position High Speed Backplane Connector, 7 Row, 16 Column, PCB Mount Header, Right Angle, Fully Shrouded, MULTIGIG RT 2
-
- MULTIGIG RT
- MULTIGIG RT 2
- TE 内部编号 1410968-3
- TE 内部产品描述 MULTIGIG RT2 7RW RTM DC DF CT
-
位数 : 144
-
行间距 : 1.35 mm [ .053 in ]
-
接合对准 : 带有
-
接合对准类型 : 极化
-
行数 : 7
文档
产品图纸
- RIGHT-ANGLE PLUG ASSEMBLY, 7 ROW, CENTER, 20.3mm, MultiGig RT2, ENG_CD_1410968_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1410968-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1410968-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1410968-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1410968-3_A.3d_stp.zip 英文版本
数据表/目录页
- High Speed Backplane Connectors catalog - MULTIGIG RT Connector ENG_CS_1773095_Backplane_Connector_MULTIGIG_RT_0512.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-163004_C.pdf 英文版本
- 产品规格 ENG_SS_108-2072_H.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-10454_B_408-10454.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
兼容 PCB 类型 : 子板
-
连接器和端子端接到 : 印刷电路板
-
PCB 连接器类型 : PCB 安装接头
-
护罩种类 : 全部带罩
结构特性
-
卡槽中心线 : 20.3 mm [ .8 in ]
-
背板架构 : 传统背板
-
位数 : 144
-
行数 : 7
-
列数 : 16
-
PCB 安装方向 : 直角
-
引导位置 : 中心
接触件特性
-
端子额定电流（最大值） (A): 1
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
连接器安装类型 : 板安装
壳体特性
-
有带罩的边数 : 2 - 侧面
-
中心线（间距） : 1.8 mm [ .071 in ]
尺寸
-
行间距 : 1.35 mm [ .053 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
