140791-2

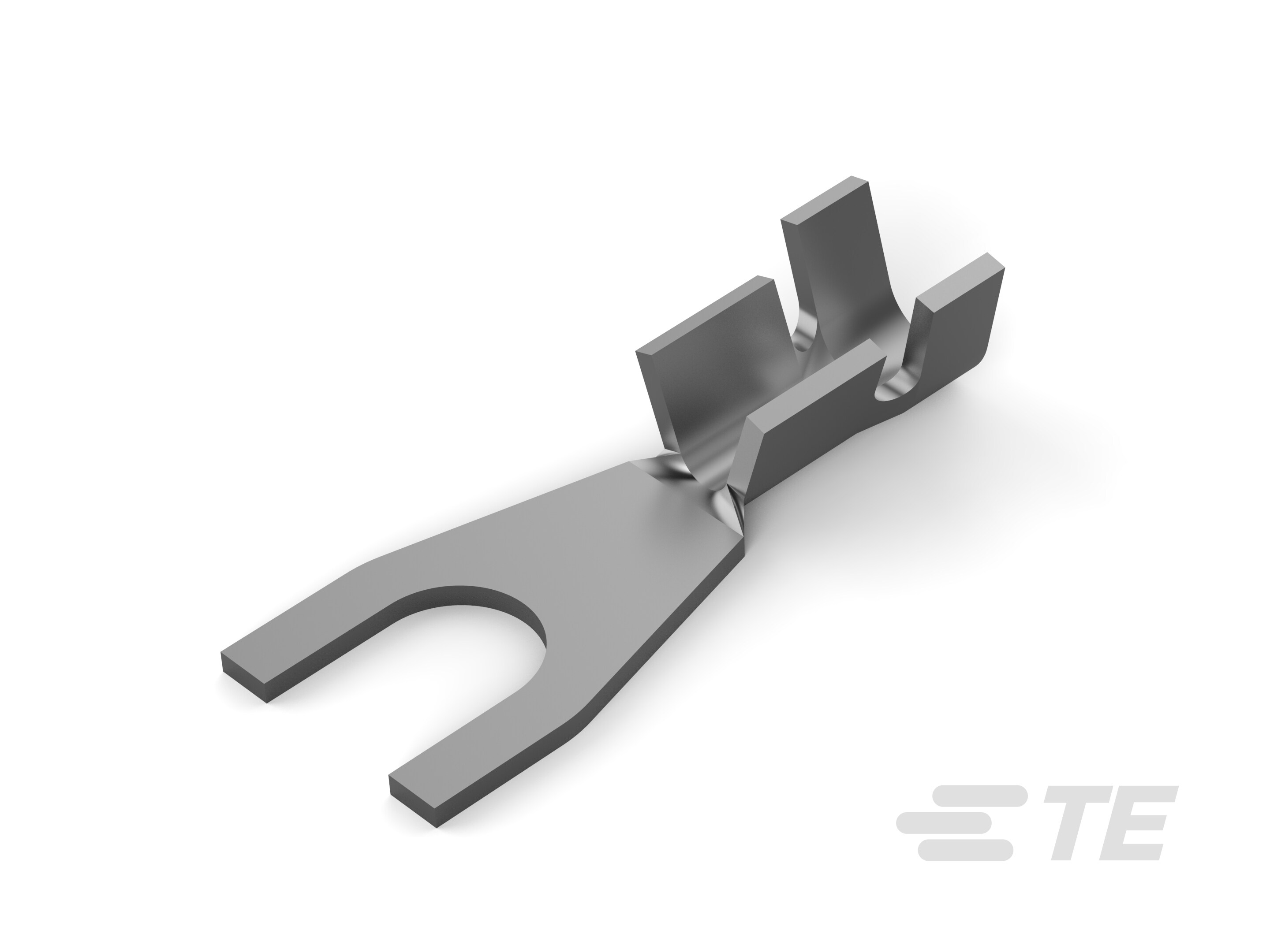

Spade Tongue Terminal, 18 – 14 AWG, #8 / M4 Stud, 4.3 mm [.169 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
140791-2
Spade Tongue Terminal, 18 – 14 AWG, #8 / M4 Stud, 4.3 mm [.169 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
- TE 内部编号 140791-2
- TE 内部产品描述 WIRE TERMINAL 18-14 AWG 0.24 X .394 TPBR
-
叉形端子类型 : 叉形舌片端子
-
线径 (AWG): 18 – 14
-
线径 (mm²): .75 – 2.5
-
线径 (CMA): 2048 – 4107
-
螺钉尺寸 : 8, M4
文档
产品图纸
- WIRE TERMINAL ENG_CD_140791_C2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_140791-2_F.pdf 3D
- 下载查看 ENG_CVM_CVM_140791-2_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_140791-2_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_140791-2_F.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- 产品规格 ENG_SS_108-106465_A.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
形状描述 : 方叉形
-
螺钉尺寸 : 8, M4
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
孔数 : 1
主体特性
-
产品重量 (g): .61
接触件特性
-
端子基材 : 黄铜
-
叉形端子类型 : 叉形舌片端子
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 锡
-
端子底板材料 : 无
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径（最小值） (in): .102
-
线径 (AWG): 18 – 14
-
线径 (mm²): .75 – 2.5
-
线径 (CMA): 2048 – 4107
-
螺钉直径 : 4.3 mm [ .169 in ]
-
舌厚 : .61 mm [ .024 in ]
-
产品长度 : 20.32 mm [ .8 in ]
-
压线筒内径 (mm): 1.65, 2.79
-
压线筒内径 (in): .065, .11
-
兼容的绝缘直径（最大值） : 3.99 mm [ .157 in ]
-
兼容的绝缘直径范围 : 2.6 – 4 mm [ .102 – .157 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 5000
-
封装方法 : 带/卷
