140712-1

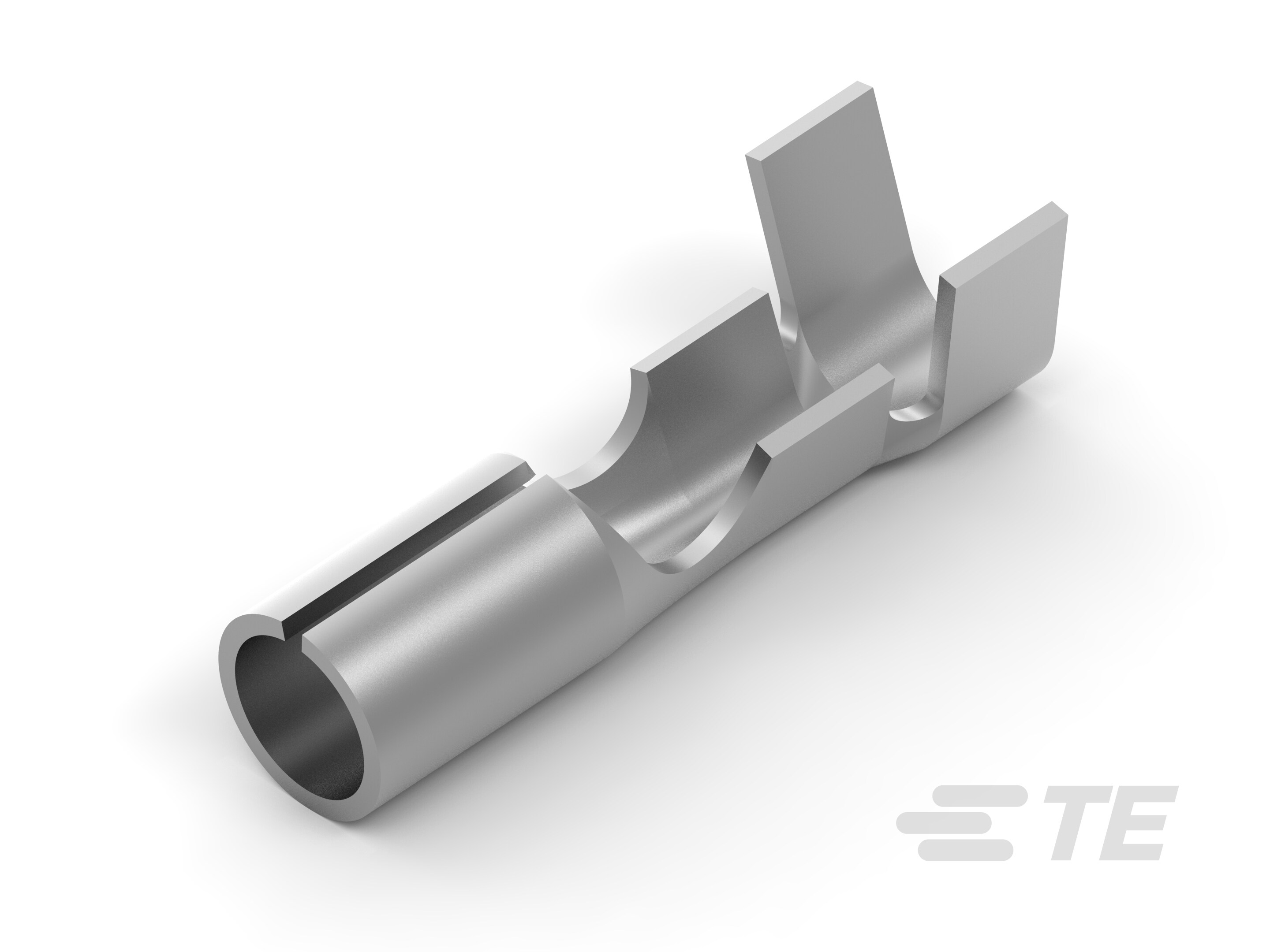

Receptacle Terminal, 3.96 mm [.155 in] Pin Diameter, 18 – 14 AWG, .8 – 2.5 mm² Wire, 1624 – 4106 CMA, 17.5 mm [.689 in] Length, Open Barrel
140712-1
Receptacle Terminal, 3.96 mm [.155 in] Pin Diameter, 18 – 14 AWG, .8 – 2.5 mm² Wire, 1624 – 4106 CMA, 17.5 mm [.689 in] Length, Open Barrel
- TE 内部编号 140712-1
- TE 内部产品描述 TERMINAL SOCKT DIA 4 AWG 14 18 BLANK
-
压接导线端子类型 : 母端子
-
接合插针直径 : 3.96 mm [ .155 in ]
-
兼容的绝缘直径范围 (mm): 3.3 – 4.5 | 4.5
-
兼容的绝缘直径范围 (in): .13 – .177 | .177
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2.5
文档
产品图纸
- COSSE RECEPTACLE ENG_CD_140712_B2_140712_1-c.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_140712-1_V.pdf 3D
- 下载查看 ENG_CVM_CVM_140712-1_V.2d_dxf.zip 英文版本
- ENG_CVM_CVM_140712-1_V.3d_igs.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子接触部长度 : 6.4 mm [ .25 in ]
-
压接导线端子类型 : 母端子
-
接合插针直径 : 3.96 mm [ .155 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 3.3 – 4.5 | 4.5
-
兼容的绝缘直径范围 (in): .13 – .177 | .177
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2.5
-
线径 (CMA): 1624 – 4106
-
压线筒内径 (mm): 2.03 | 3.59
-
压线筒内径 (in): .08 | .14
-
端子材料厚度 : .46 mm [ .018 in ]
-
产品总长度 : 17.5 mm [ .689 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
