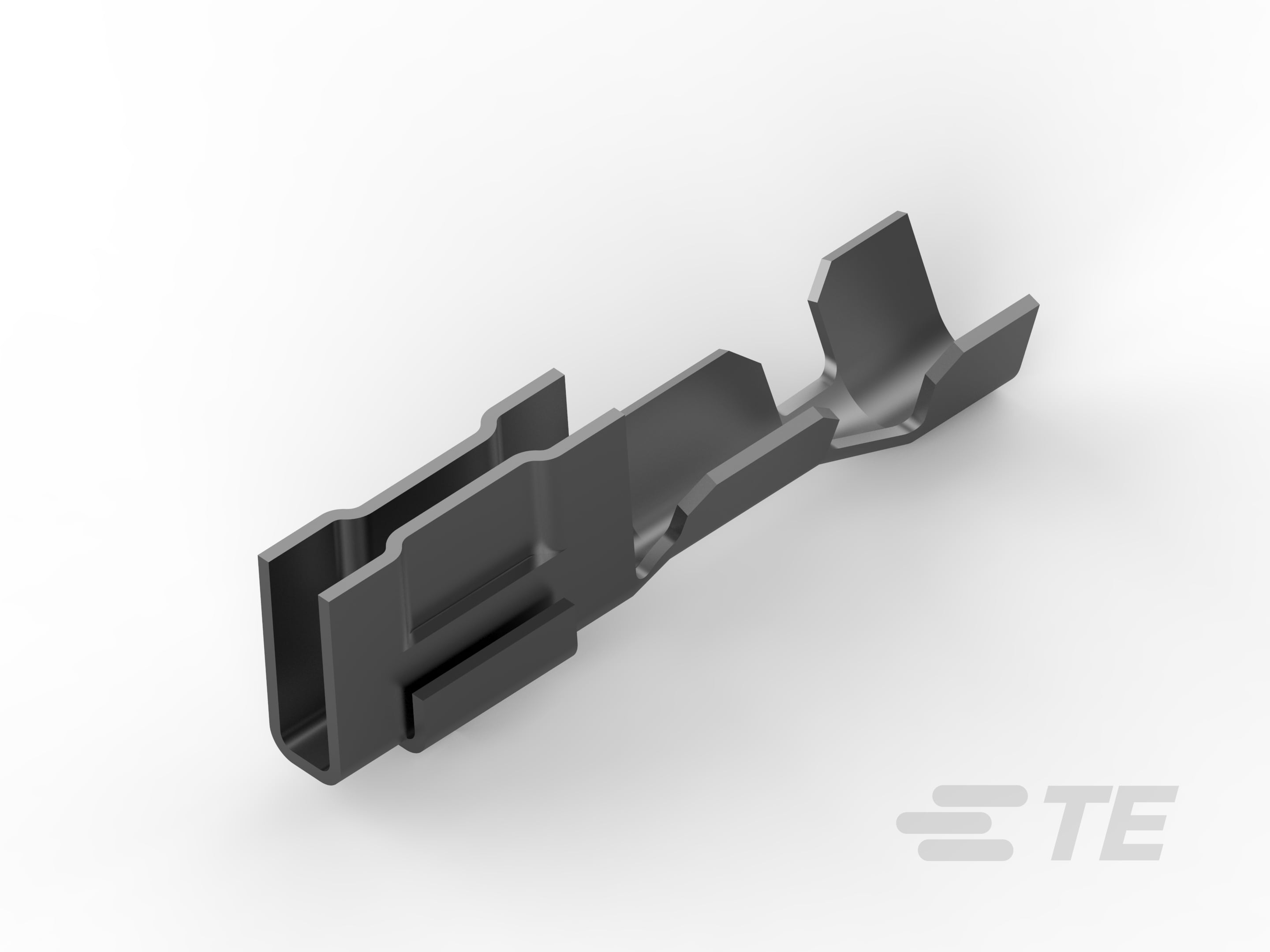

BACA-AMP-154
Socket Contact, Tin (Sn), 250 VAC, Locking Lance Contact Retention, Discrete Wire, 26 – 22 AWG, .13 – .33 mm² Wire, Crimp, Phosphor Bronze, Signal
BACA-AMP-154
Socket Contact, Tin (Sn), 250 VAC, Locking Lance Contact Retention, Discrete Wire, 26 – 22 AWG, .13 – .33 mm² Wire, Crimp, Phosphor Bronze, Signal
-
- CST
- TE 内部编号 1375819-1
- TE 内部产品描述 CST-100 II CONTACT TIN PLT
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 250
-
壳体内的端子定位力 : 带有
文档
产品图纸
- CONTACT, CST 100 II ENG_CD_1375819_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1375819-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1375819-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1375819-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1375819-1_C.3d_stp.zip 英文版本
产品规格
- CST-100 Type II .100 Inch Centerline Crimp-Snap Connectors ENG_SS_501-542_B.pdf 英文版本
- 应用规格 ENG_SS_114-13036_C1.pdf 英文版本
- 工程报告 S_502-1113_O.tif 英文版本
- S_502-1113_O.pdf 英文版本
- 产品规格 ENG_SS_108-1948_D.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-8493_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 250
接触件特性
-
接合方柱尺寸 : .63 mm [ .025 in ]
-
端子接合区域电镀材料厚度 : 1.01 – 2.99 µm [ 39.76 – 117.72 µin ]
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 4
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : .89 – 1.65 mm [ .035 – .065 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .13 – .33
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 5500
-
封装方法 : Reel
