130550

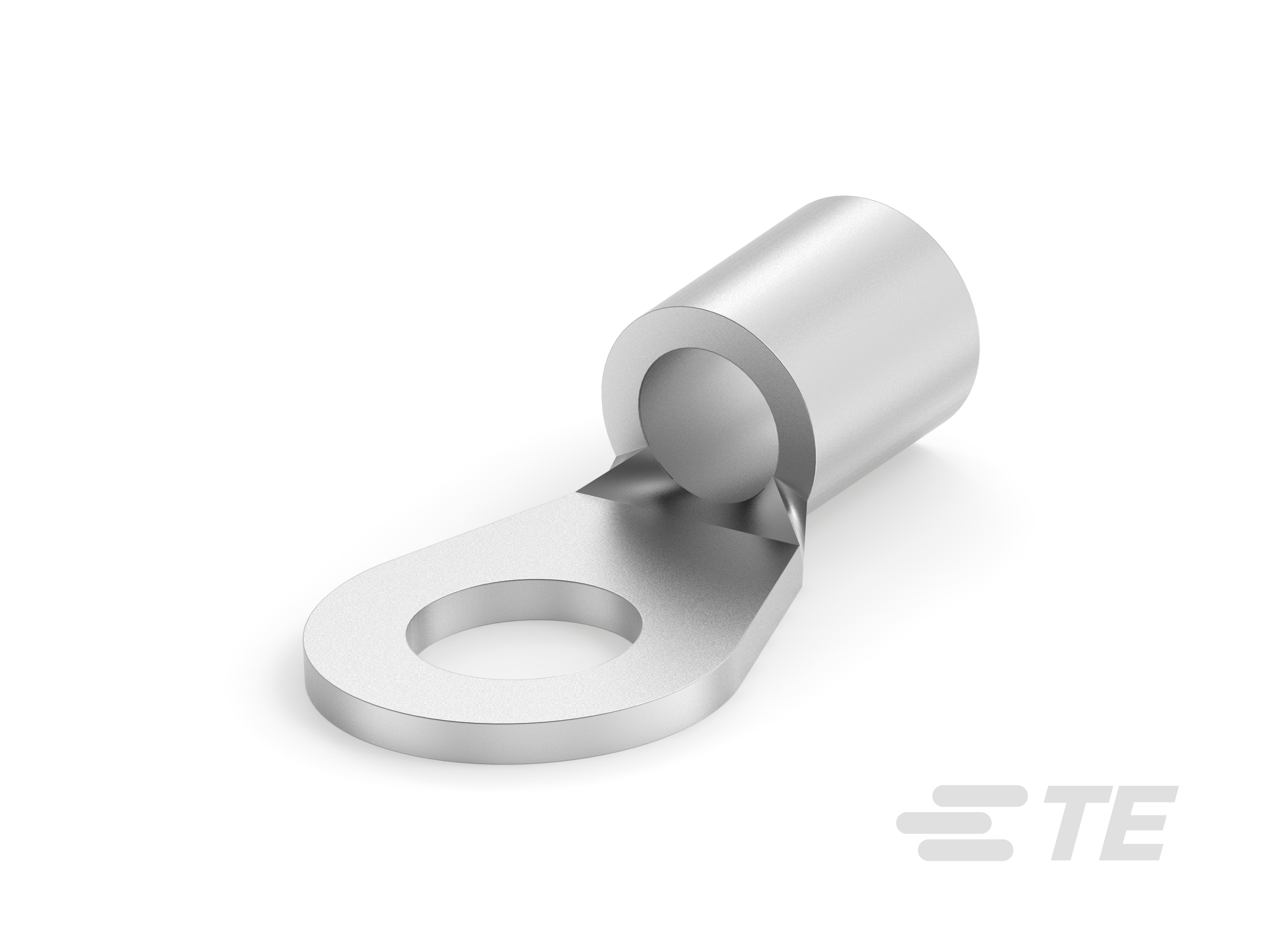

Closed Ring Tongue Terminal, 8 AWG, M6 Stud, 6.1 mm [.24 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
130550
Closed Ring Tongue Terminal, 8 AWG, M6 Stud, 6.1 mm [.24 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
-
- SOLISTRAND
- TE 内部编号 130550
- TE 内部产品描述 SOLIS 8 R M6
- 别名 ID 270118-000 SIML-0-0130550-0
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 8
-
线径 (mm²): 8
-
螺钉尺寸 : M6
-
螺钉直径 : 6.1 mm [ .24 in ]
文档
产品图纸
- TERMINAL, RING TONGUE, SOLISTRAND, WIRE SIZE: #8 ENG_CD_130550_A4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_130550_A2.pdf 英文版本
- 3D_CVM_CVM_130550_C.pdf 3D
- 下载查看 ENG_CVM_CVM_130550_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_130550_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_130550_C.3d_stp.zip 英文版本
- ENG_CVM_130550_A2.3d_igs.zip 英文版本
- ENG_CVM_130550_A2.3d_stp.zip 英文版本
- ENG_CVM_130550_A2.2d_dxf.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049_P.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M6
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 8
-
线径 (mm²): 8
-
螺钉直径 : 6.1 mm [ .24 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 23.82 mm [ .94 in ]
-
压线筒内径 : 4.37 mm [ .172 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 500
-
封装方法 : Box
