130102

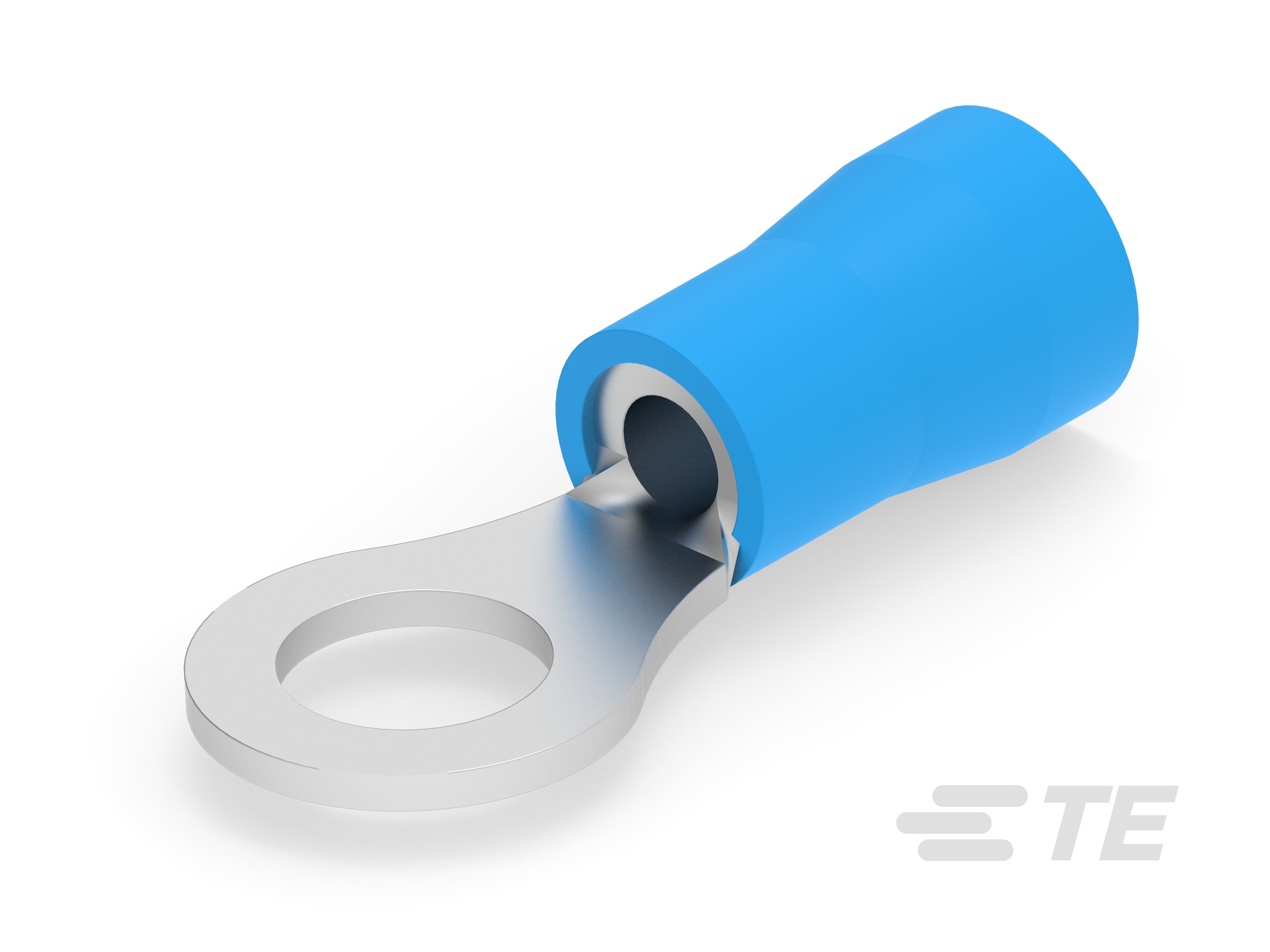

Ring Terminals & Spade Terminals, Ring Tongue, 16 – 14 AWG Wire Size, 1.25 – 2 mm² Wire Size, 2050 – 5180 CMA Wire Size, Stud Size M5, PLASTI-GRIP

TERMINAL PLAS-GRP RNG-TNG 5MM-130102

130102

Ring Terminals & Spade Terminals, Ring Tongue, 16 – 14 AWG Wire Size, 1.25 – 2 mm² Wire Size, 2050 – 5180 CMA Wire Size, Stud Size M5, PLASTI-GRIP

    • PLASTI-GRIP
  • TE 内部编号 130102
  • TE 内部产品描述 TERMINAL PLAS-GRP RNG-TNG 5MM
  • 别名 ID 126404-000 SIML-0-0130102-0

  • 环形和叉形端子类型 : 环形端子

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.25 – 2

  • 线径 (CMA): 2050 – 5180

  • 螺钉尺寸 : M5

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品环境合规性

使用说明书

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 螺钉尺寸 : M5

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 形状描述 : RING-043

结构特性

  • 端子角度 (°): 直式

电气特征

  • 电压（最大值） (V): 600

主体特性

  • 检查插槽 : 否

接触件特性

  • 环形和叉形端子类型 : 环形端子

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 : 锡

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.25 – 2

  • 线径 (CMA): 2050 – 5180

  • 螺钉直径 : 5.2 mm [ .205 in ]

  • 舌厚 : .79 mm [ .031 in ]

  • 产品总长度 : 22.3 mm [ .88 in ]

  • 适用的电线绝缘层直径（最大值） : 4.9 mm [ .193 in ]

  • 适用的电线绝缘层直径范围 : 3 – 4.9 mm [ .118 – .193 in ]

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 90 °C [ 194 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

  • 与电线电镀材料兼容 : 锡

  • 重载 : 否

行业标准

  • 符合政府资质 : 否

包装特性

  • 封装方法 : Bag

  • 封装数量 : 1000
