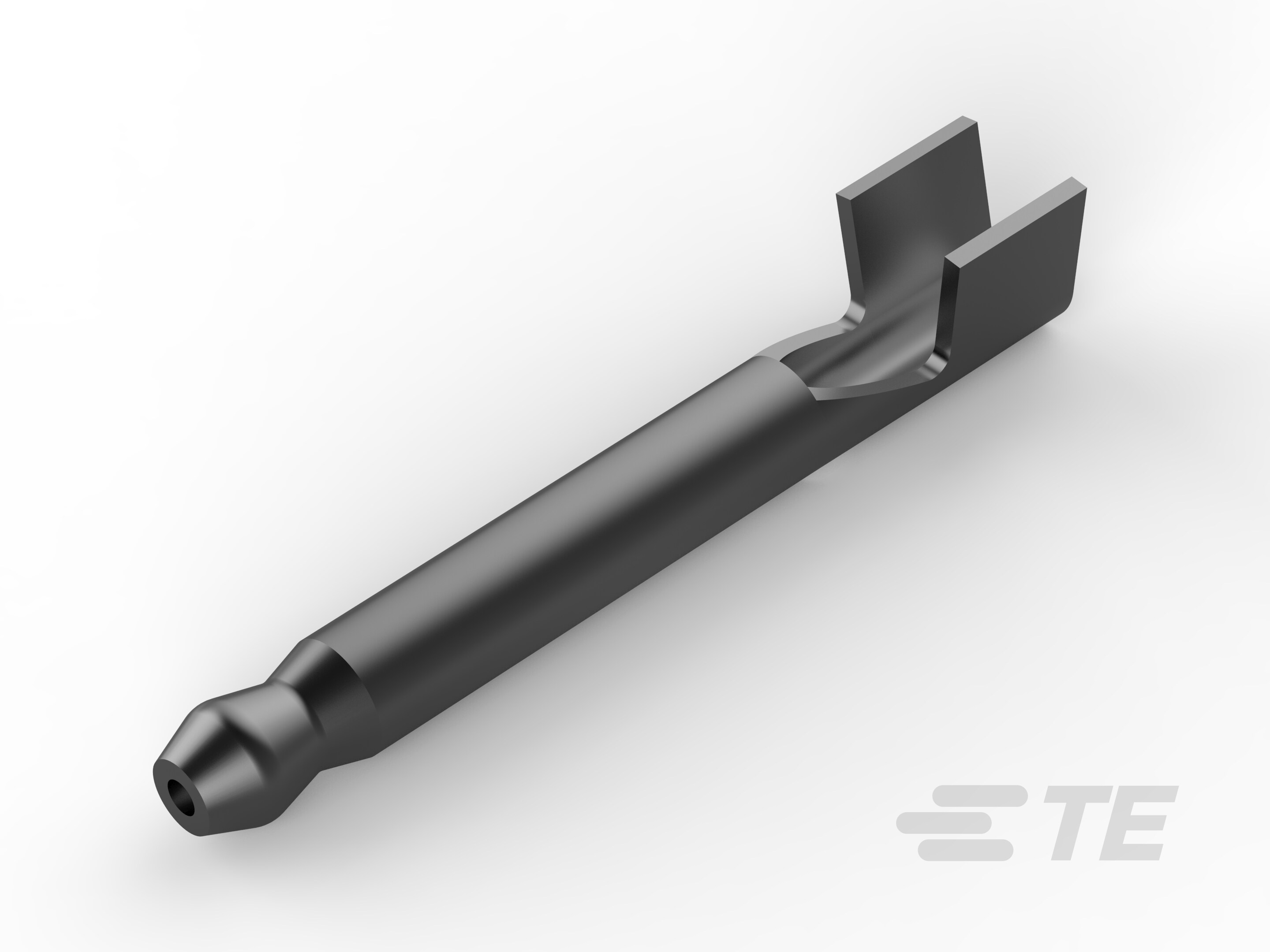

1217142-1
Shur-Plug Terminal, 4.57 mm [.18 in] Pin Diameter, 12 – 8 AWG, 2.64 – 3.32 mm² Wire, 6529 – 16507 CMA, 39.5 mm [1.56 in] Length, SHUR-PLUG 180
1217142-1
Shur-Plug Terminal, 4.57 mm [.18 in] Pin Diameter, 12 – 8 AWG, 2.64 – 3.32 mm² Wire, 6529 – 16507 CMA, 39.5 mm [1.56 in] Length, SHUR-PLUG 180
-
- SHUR-PLUG 180
- TE 内部编号 1217142-1
- TE 内部产品描述 SHUR PLUG 180 12-8 AWG TPBR
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.57 mm [ .18 in ]
-
线径 (AWG): 12 – 8
-
线径 (mm²): 2.64 – 3.32
-
线径 (CMA): 6529 – 16507
文档
产品图纸
- SHUR PLUG, 4.57 [.180] DIA 英文版本
- SHUR PLUG, 4.57 [.180] DIA C_1217142_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1217142-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1217142-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1217142-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1217142-1_E.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-1889_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.57 mm [ .18 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 12 – 8
-
线径 (mm²): 2.64 – 3.32
-
线径 (CMA): 6529 – 16507
-
压线筒内径 : 3.3 mm [ .13 in ]
-
端子材料厚度 : .76 mm [ .03 in ]
-
产品总长度 : 39.5 mm [ 1.56 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 2000
-
封装方法 : Reel
