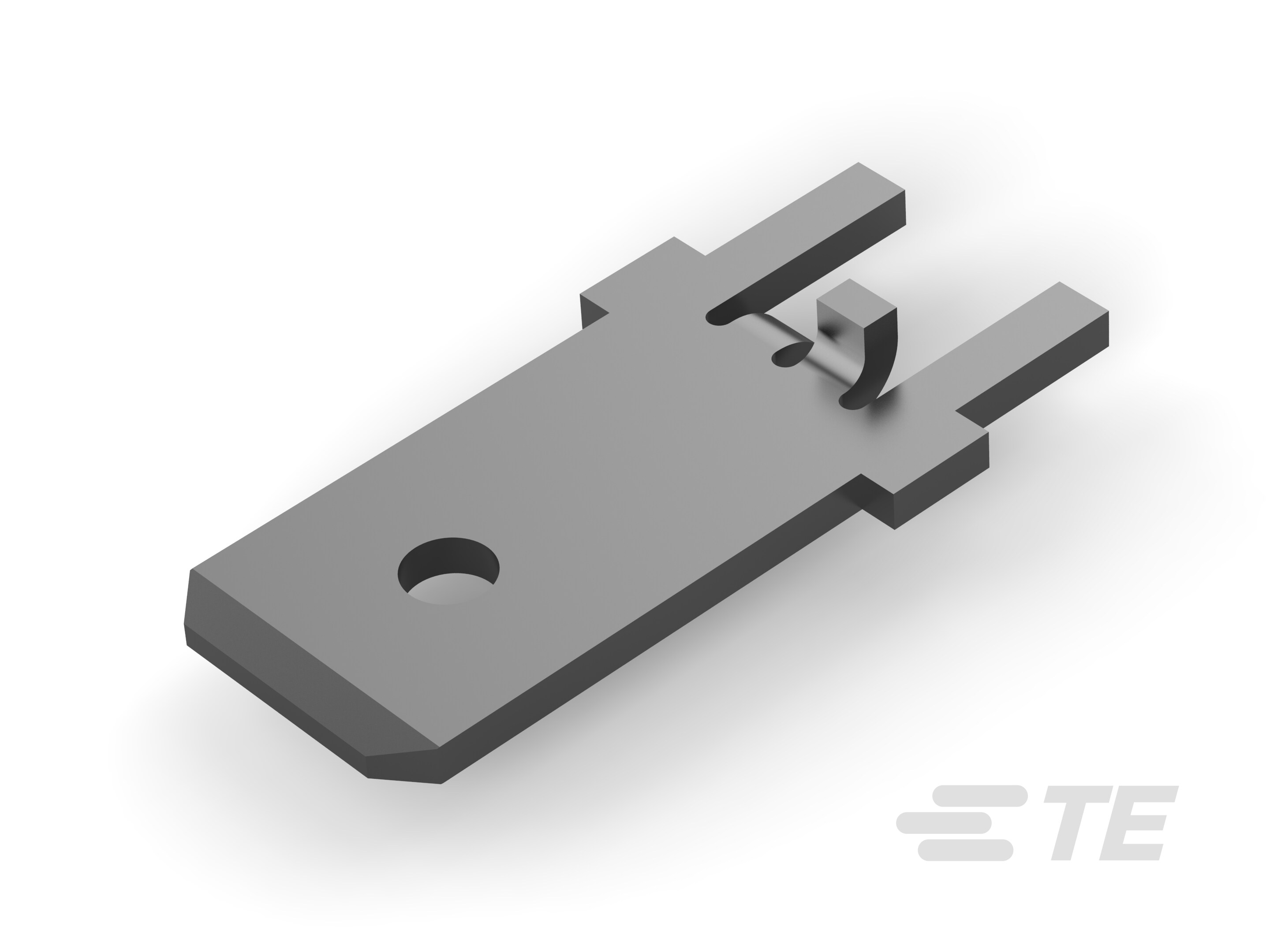

1217126-1

PCB Terminals, Tab, Mating Tab Width .25 in [6.35 mm], PCB Hole Diameter 1.4 mm [.055 in], Through Hole - Solder, Tin Plating, Brass, Reel, FASTON 250

250 FASTON,PCB TAB,TPBR-1217126-1

1217126-1

PCB Terminals, Tab, Mating Tab Width .25 in [6.35 mm], PCB Hole Diameter 1.4 mm [.055 in], Through Hole - Solder, Tin Plating, Brass, Reel, FASTON 250

    • FASTON
    • FASTON 250
  • TE 内部编号 1217126-1
  • TE 内部产品描述 250 FASTON,PCB TAB,TPBR

  • PCB 端子类型 : 公端

  • PCB 厚度（建议） : 1.57 mm [ .062 in ]

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • PCB 孔直径 : 1.4 mm [ .055 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

  • FASTON* 110, 187, 205, 250, and 312 Series Tab Contacts for Printed Circuit (PC) Board Applications ENG_SS_114-2115_E1.pdf 英文版本

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

接触件特性

  • 端子接合区域电镀材料厚度 : 3.81 µm [ 150 µin ]

  • 端子底板材料厚度 (µm): 1.27, 2.54

  • 端子底板材料厚度 (µin): 50, 100

  • PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ]

  • PCB 端子类型 : 公端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 端子电镀材料 : 锡

  • 端子底板材料 : 黄铜

  • 端子尺寸 : 6.35

  • 端子方向 : 直式

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 产品端接到 : 印刷电路板

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 端子材料厚度 : .81 mm [ .032 in ]

  • PCB 厚度（建议） : 1.57 mm [ .062 in ]

  • PCB 孔直径 : 1.4 mm [ .055 in ]

  • PCB 的外形高度 : 12.7 mm [ .506 in ]

  • 板下延伸 : 3.81 mm [ .15 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -30 – 110 °C [ -22 – 230 °F ]

包装特性

  • 封装数量 : 10000

  • 封装方法 : Reel
