1060984-1

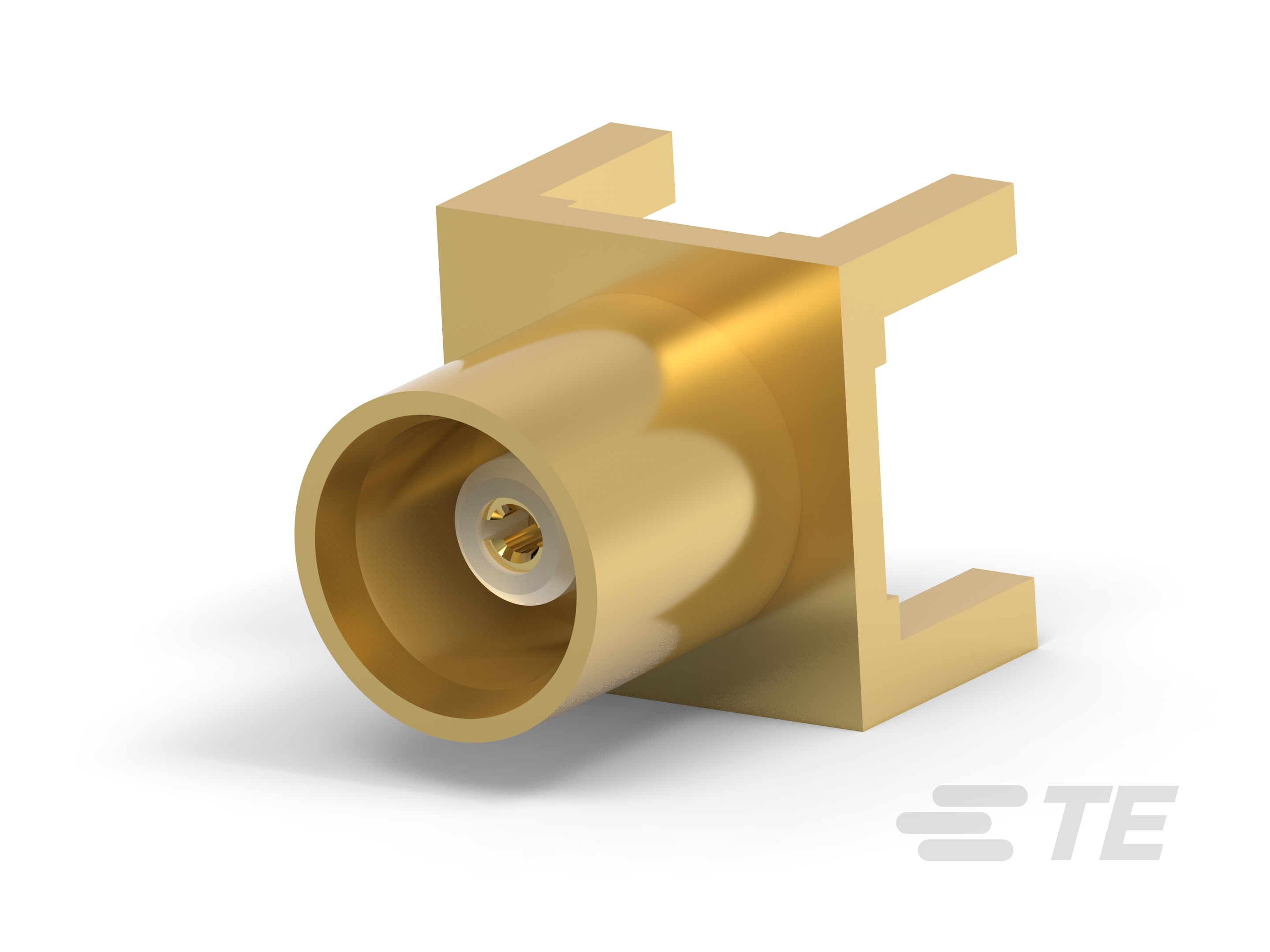

MCX Connector, Jack, 50 ohm, Snap-On, 6 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Board Mount, -65 – 165 °C [-85 – 329 °F], Brass
1060984-1
MCX Connector, Jack, 50 ohm, Snap-On, 6 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Board Mount, -65 – 165 °C [-85 – 329 °F], Brass
- TE 内部编号 1060984-1
- TE 内部产品描述 5862 5002 09,OSX PCB JACK
- 所有 MCX Connector: Jack, Vertical, 50 Ohm (5)
-
射频接口 : MCX
-
射频连接器种类 : 插座
-
射频连接器插接外直径（近似值） : 3.48 mm [ .137 in ]
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 搭锁式
文档
产品图纸
- OSX PRINTED WRING BOARD JACK RECEPTACLE STRAIGHT TERMINAL 英文版本
- OSX PRINTED WRING BOARD JACK RECEPTACLE STRAIGHT TERMINAL C_1060984-1_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1060984-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1060984-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1060984-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1060984-1_A.3d_stp.zip 英文版本
数据表/目录页
- MCX Connectors ENG_CS_1307191_MCX_Connectors_0307.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 圆形
-
射频接口 : MCX
-
射频连接器种类 : 插座
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
尺寸
-
PCB 的外形高度 : 5.36 mm [ .211 in ]
-
射频连接器插接外直径（近似值） : 3.48 mm [ .137 in ]
机械附件
-
PCB 安装固定 : 不带
-
射频连接器耦合机制 : 搭锁式
-
连接器安装类型 : 板安装
-
制动器 : 不带
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 1
-
同轴端子数 : 1
接触件特性
-
射频连接器中心端子电镀厚度 (µin): 1397
-
射频连接器中心端子底板材料 : 镍, 铜
-
射频连接器中心端子电镀材料 : 金
-
射频连接器中心端子材料 : 铍铜合金
端接特性
-
端接柱体和尾部长度 : 2.92 mm [ .115 in ]
-
PCB 端接方法 : 通孔 - 焊接
电气特征
-
阻抗 (Ω): 50
操作/应用
-
工作频率 (GHz): 6
主体特性
-
主体材料 : 黄铜
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 金
使用环境
-
工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]
包装特性
-
封装方法 : Bag
其他
-
电介质材料 : TFE 碳氟化合物
-
欧盟 RoHS 符合性 : 符合豁免要求
-
欧盟 ELV 符合性 : 符合豁免要求
