102548-1

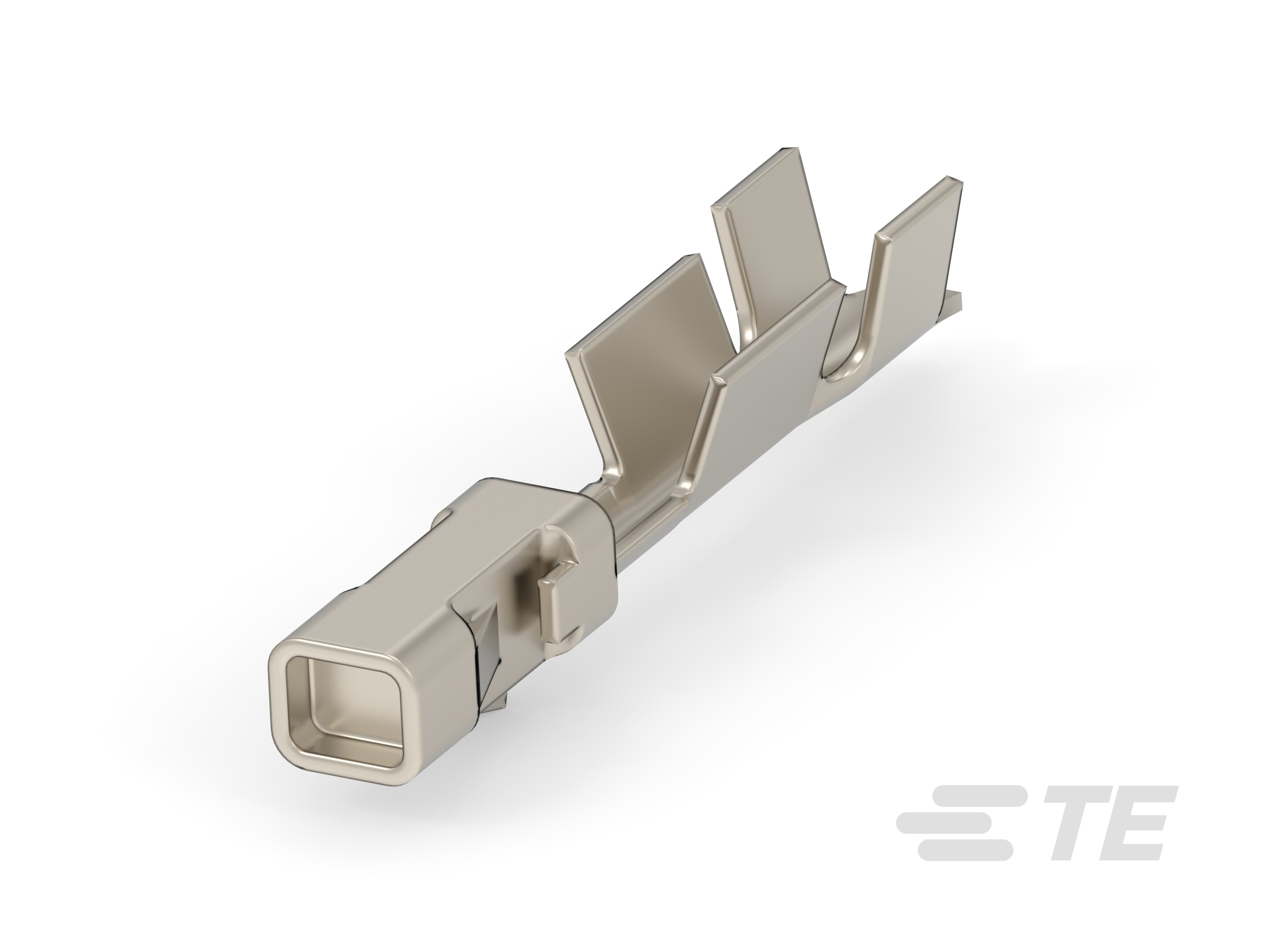

Socket Contact, 26 – 22 AWG, 250 VAC, .12 – .4 mm² Wire, 236.823 – 789.41 CMA, Gold (Au), Discrete Wire, Crimp, Beryllium Copper, AMPMODU IV/V
102548-1
Socket Contact, 26 – 22 AWG, 250 VAC, .12 – .4 mm² Wire, 236.823 – 789.41 CMA, Gold (Au), Discrete Wire, Crimp, Beryllium Copper, AMPMODU IV/V
-
- AMPMODU
- AMPMODU IV/V
- TE 内部编号 102548-1
- TE 内部产品描述 MOD IV RECP PLTD 15 SEL
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镀金
-
工作电压 (VAC): 250
-
与线缆类型兼容 : 分离式导线
文档
产品图纸
- CONTACT, CRIMP SNAP-IN, MOD IV 1/2 ENG_CD_102548_K.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_102548-1_V.pdf 3D
- 下载查看 ENG_CVM_CVM_102548-1_V.2d_dxf.zip 英文版本
- ENG_CVM_CVM_102548-1_V.3d_igs.zip 英文版本
- ENG_CVM_CVM_102548-1_V.3d_stp.zip 英文版本
数据表/目录页
- AMPMODU_INTERCONNECTION_SYSTEM_SECTION5_CONT ENG_CS_1307819_SECTION_5_CONT_0808.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-25003_N.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
施加的压力 : 中等
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
绝缘电阻 (MΩ): 5000
-
介质耐压（最大值） (V): 750
-
端接电阻 (mΩ): 12
-
工作电压 (VAC): 250
接触件特性
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镀金
-
端子基材 : 铍铜合金
-
端子额定电流（最大值） (A): 3
-
接合方柱尺寸 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 26 – 22
-
线径 (mm²): .12 – .4
-
线径 (CMA): 236.823 – 789.41
使用环境
-
工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与已批准的标准产品兼容 : CSA LR7189 | UL E28476
包装特性
-
封装数量 : 12500
-
封装方法 : Reel
