100494-2

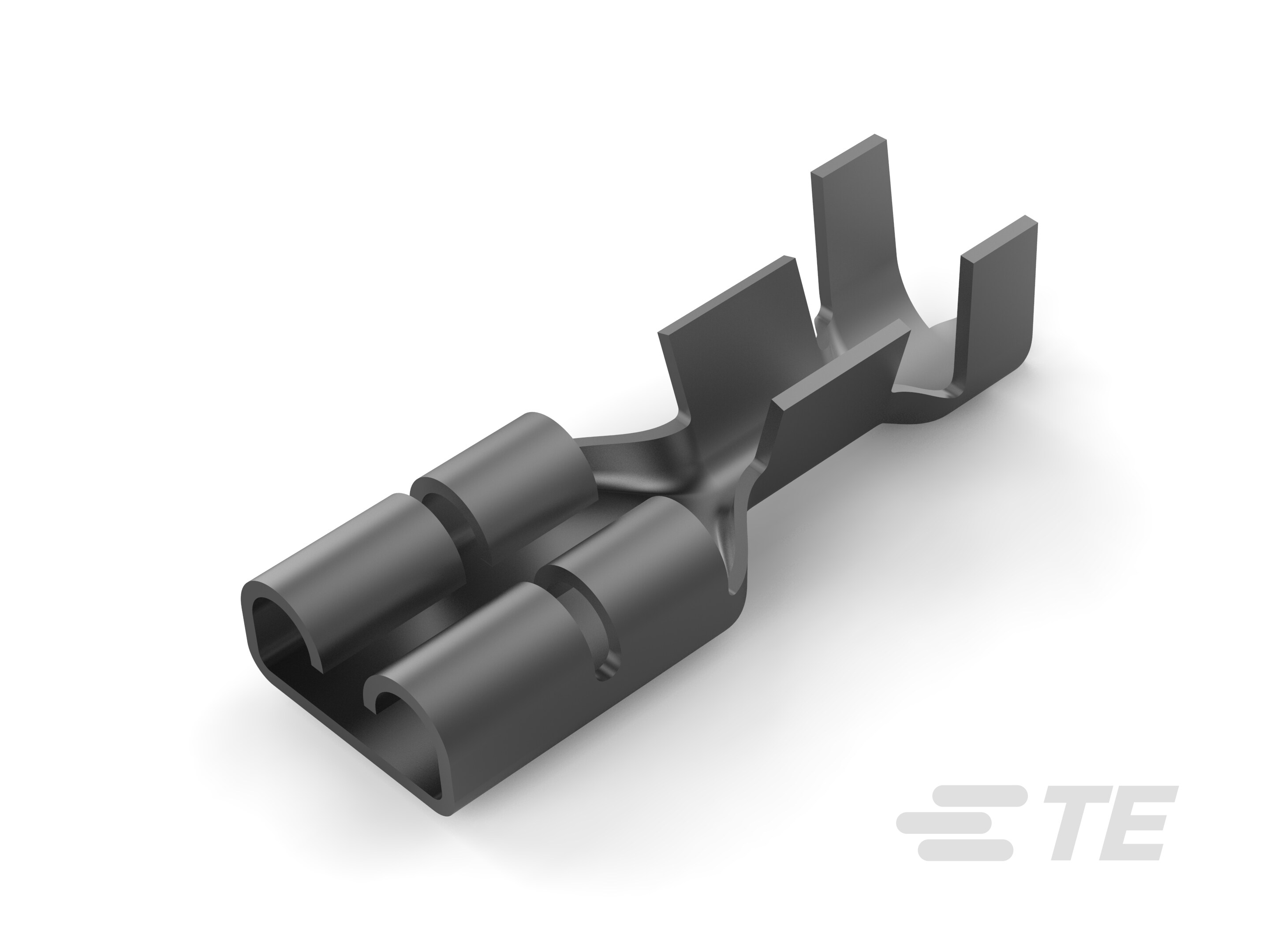

Quick Disconnect Receptacle, Uninsulated, 16 – 20 AWG, .5 – 1.5 mm² Wire, 4.75 mm [.187 in] Tab Width, F-Crimp, Straight, Brass, FASTON 187
100494-2
Quick Disconnect Receptacle, Uninsulated, 16 – 20 AWG, .5 – 1.5 mm² Wire, 4.75 mm [.187 in] Tab Width, F-Crimp, Straight, Brass, FASTON 187
-
- FASTON
- FASTON 快接端子 187
- TE 内部编号 100494-2
- TE 内部产品描述 187 FASTON,REC.,16-20 AWG,TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 16 – 20
-
线径 (mm²): .5 – 1.5
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- FASTON 187 REC 15 1/2-20AWG TPBR ENG_CD_100494_E5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_100494-2_H.pdf 3D
- 下载查看 ENG_CVM_CVM_100494-2_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_100494-2_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_100494-2_H.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-20081_D5.tif 英文版本
- ENG_SS_114-20081_D5.pdf 英文版本
- 产品规格 S_108-5178_C1.tif 英文版本
- ENG_SS_108-5178_C1.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_Collegno_AAD_1000_A.pdf 英文版本
- UL 报告 ENG_AAD_UL_E66717_19840509_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 低
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .3 mm [ .012 in ]
-
兼容的绝缘直径范围 : 2.3 – 3.3 mm [ .09 – .13 in ]
-
产品长度 : 15 mm [ .591 in ]
-
线径 (AWG): 16 – 20
-
线径 (mm²): .5 – 1.5
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装数量 : 12000
-
封装方法 : 带/卷
其他
-
线路 : FASTON .187
