1-966066-0

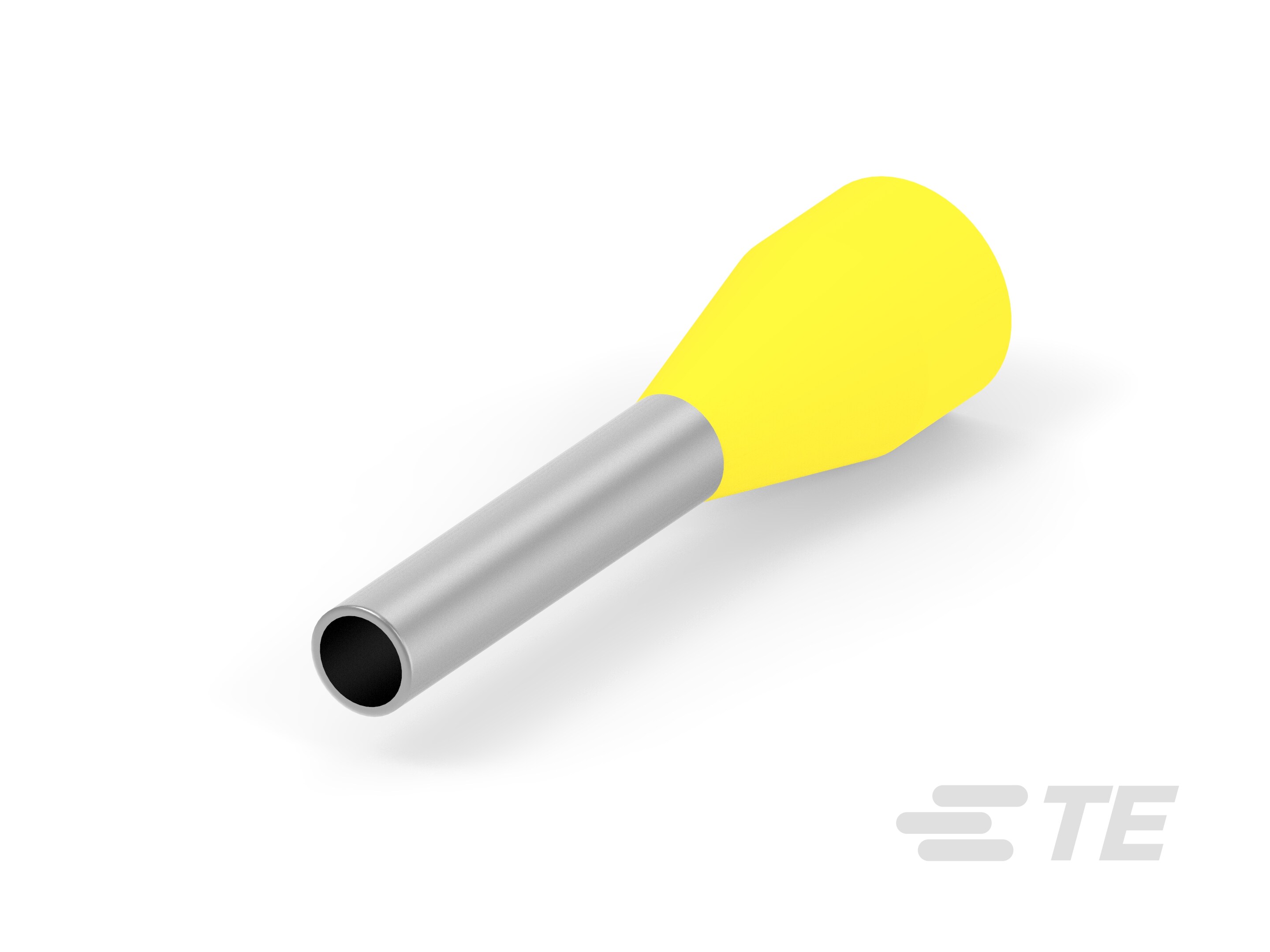

Ferrule, 16 AWG, 1.5 mm² Wire, 2583 CMA, Closed Barrel, Tin Plating, 16 mm [.629 in] Length, Box, Discrete Wire, Stranded Wire, Partially Insulated
1-966066-0
Ferrule, 16 AWG, 1.5 mm² Wire, 2583 CMA, Closed Barrel, Tin Plating, 16 mm [.629 in] Length, Box, Discrete Wire, Stranded Wire, Partially Insulated
- TE 内部编号 1-966066-0
- TE 内部产品描述 FER,WIRE,PL SLV,1.00/18,L8,YELLOW,LP
-
压接导线端子类型 : 插针
-
兼容的绝缘直径范围 : 3.5 mm [ .137 in ]
-
线径 (AWG): 16
-
线径 (mm²): 1.5
-
线径 (CMA): 2583
文档
产品图纸
- WIRE FERRULE WITH PLASTIC SLEEVE, SINGLE CONDUCTOR, LOOSE PIECE ENG_CD_966066_C8.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-966066-0_C2.pdf 英文版本
- 3D_CVM_CVM_1-966066-0_C.pdf 3D
- 下载查看 ENG_CVM_1-966066-0_C2.3d_igs.zip 英文版本
- ENG_CVM_1-966066-0_C2.3d_stp.zip 英文版本
- ENG_CVM_1-966066-0_C2.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-966066-0_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-966066-0_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-966066-0_C.3d_stp.zip 英文版本
数据表/目录页
- WIRE END FERRULES ENG_DS_6-1773984-8_2011.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6223_1733290__A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 插针
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
兼容的绝缘直径范围 : 3.5 mm [ .137 in ]
-
线径 (AWG): 16
-
线径 (mm²): 1.5
-
线径 (CMA): 2583
-
压线筒内径 : 1.7 mm [ .066 in ]
-
端子材料厚度 : .15 mm [ .005 in ]
-
产品总长度 : 16 mm [ .629 in ]
使用环境
-
绝缘选项 : 部分绝缘
包装特性
-
封装方法 : Box
