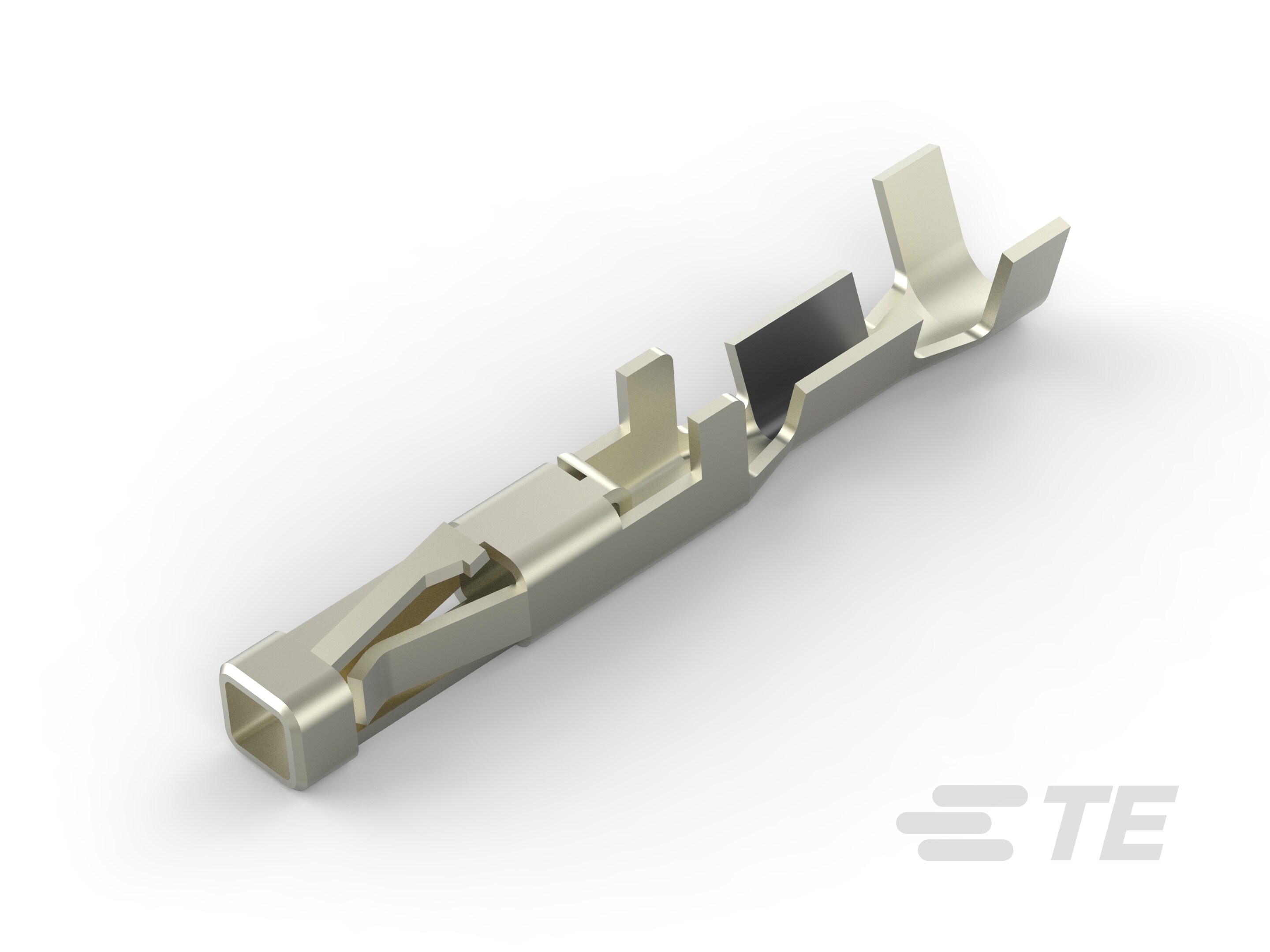

1-794611-1
Receptacle Contact, Gold (Au), 250 VAC, 250 VDC, Locking Lance Contact Retention, 30 – 26 AWG, .05 – .13 mm² Wire, Crimp, Micro MATE-N-LOK
1-794611-1
Receptacle Contact, Gold (Au), 250 VAC, 250 VDC, Locking Lance Contact Retention, 30 – 26 AWG, .05 – .13 mm² Wire, Crimp, Micro MATE-N-LOK
-
- MATE-N-LOK
- 微型 MATE-N-LOK
- TE 内部编号 1-794611-1
- TE 内部产品描述 MICRO MNL RPT CNT,LS PC,15AU,L
-
端子类型 : 母端
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
文档
产品图纸
- CONTACT, RECEPTACLE, CRIMP SNAP-IN, MICRO MATE-N-LOK(TM) ENG_CD_794611_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-794611-1_D.pdf 英文版本
- 下载查看 ENG_CVM_1-794611-1_D.3d_igs.zip 英文版本
- ENG_CVM_1-794611-1_D.3d_stp.zip 英文版本
- ENG_CVM_1-794611-1_D.2d_dxf.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13000_H.pdf 英文版本
- 产品规格 ENG_SS_108-1836_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
接触件特性
-
端子类型 : 母端
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 5
-
接合方柱尺寸 : .64 mm [ .025 in ]
-
端子接合区域电镀材料厚度 : .38 µm [ 15 µin ]
-
导线端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]
-
导线端子端接区域电镀材料表面涂层 : 亮光
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 30 – 26
-
线径 (mm²): .05 – .13
-
兼容的绝缘直径范围 : .89 – 1.52 mm [ .035 – .06 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与机构/标准产品兼容 : VDE
包装特性
-
封装数量 : 500
-
封装方法 : Bag
