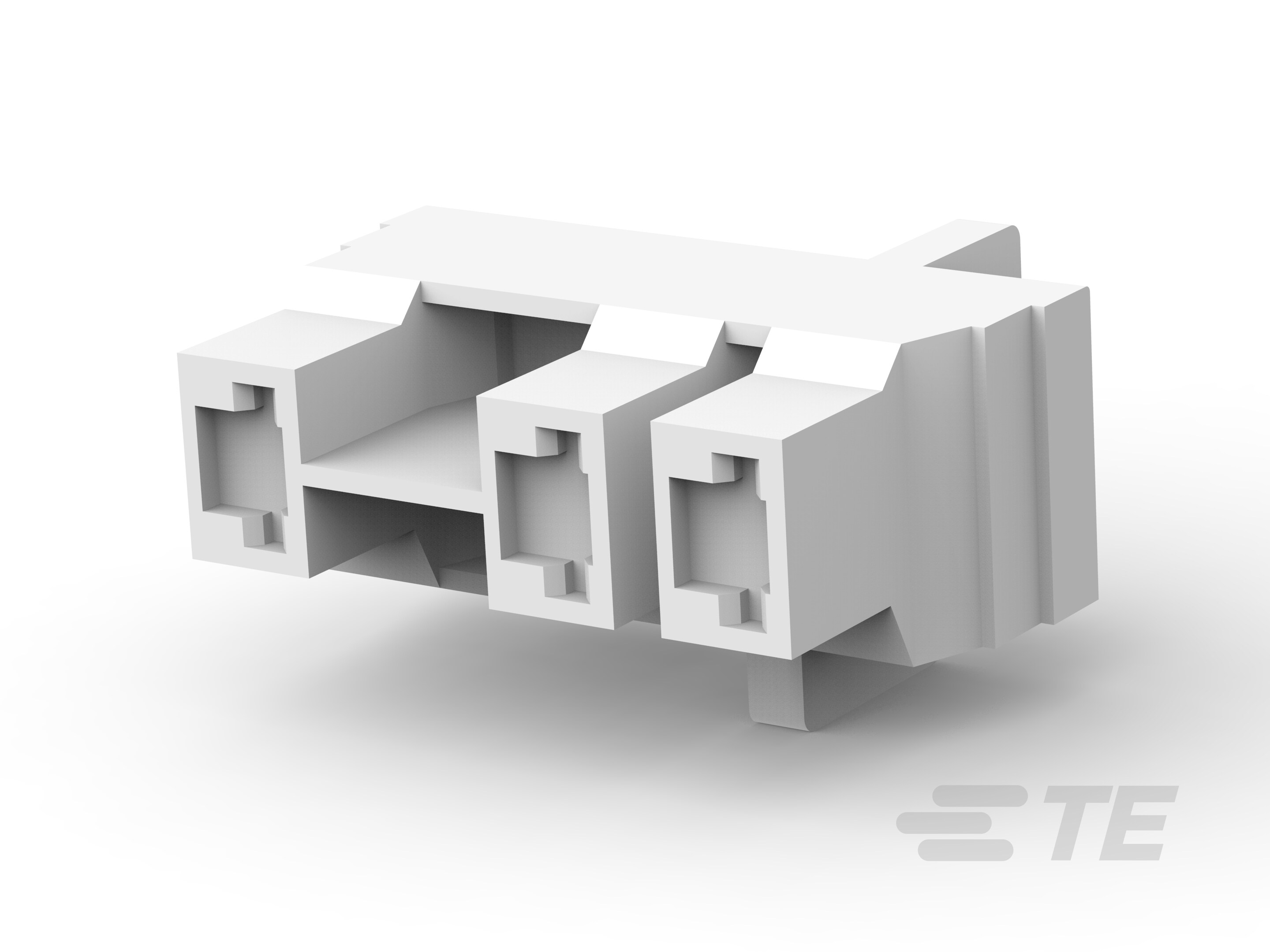

1-521787-1
Receptacle, 3 Position, Flag, UL 94V-0, Natural, Nylon, Cable Mount (Free-Hanging), Carton, FASTON 187, Crimp Terminal Housings
1-521787-1
Receptacle, 3 Position, Flag, UL 94V-0, Natural, Nylon, Cable Mount (Free-Hanging), Carton, FASTON 187, Crimp Terminal Housings
-
- FASTON
- FASTON 快接端子 187
- TE 内部编号 1-521787-1
- TE 内部产品描述 187 FASTON HSG.,FLAG,REC.,3 POS,NATRUAL
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 3
-
端子方向 : 标志
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- HOUSING, RECEP, FLAG, FASTON, .187 SERIES ENG_CD_521787_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-521787-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-521787-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-521787-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-521787-1_A.3d_stp.zip 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19950501_C1_U11.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
连接器和壳体类型 : 母端
结构特性
-
位数 : 3
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子方向 : 标志
-
端子接合固定 : 不带
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） (mm): 6.95 | 19.6
-
中心线（间距） (in): .274 | .772
尺寸
-
产品长度 : 27.7 mm [ 1.092 in ]
-
产品宽度 (mm): 14.42
使用环境
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 3000
-
封装方法 : Carton
