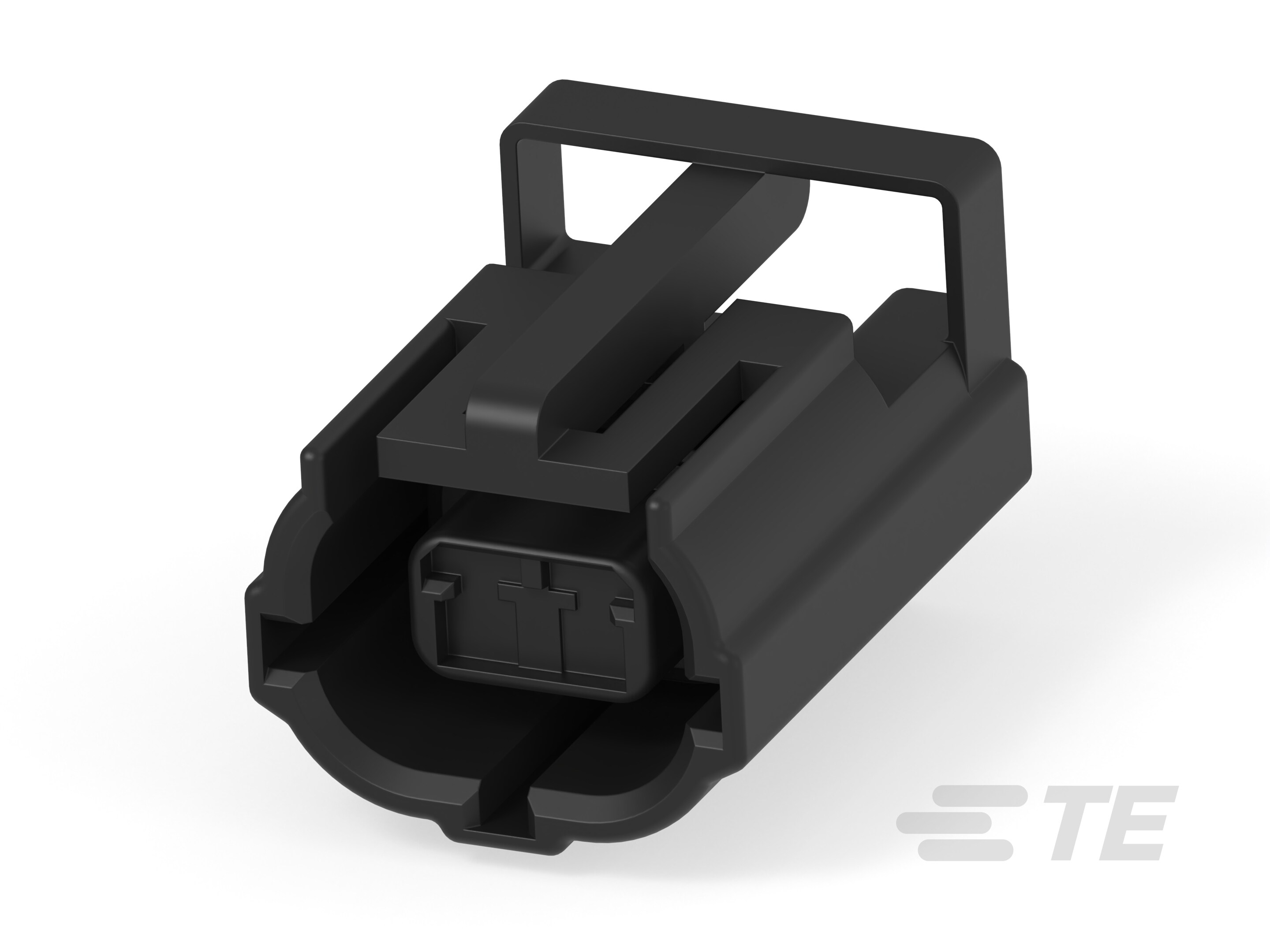

1-344276-1
2 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4.8 mm [.189 in] Centerline, Sealable, Black, Wire & Cable, Econoseal III - 070
1-344276-1
2 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4.8 mm [.189 in] Centerline, Sealable, Black, Wire & Cable, Econoseal III - 070
-
- Econoseal
- Econoseal III - 070
- TE 内部编号 1-344276-1
- TE 内部产品描述 2 WAY REC. HSG. NBR. SEALECONO
-
连接器和壳体类型 : 母端子护套
-
位数 : 2
-
可密封 : 是
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
-
行数 : 1
文档
产品图纸
- 2 WAY REC. HSG. ASSY. ECONOSEAL 3 LOW CURRENT ENG_CD_344276_L5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-344276-1_M.pdf 3D
- 下载查看 ENG_CVM_CVM_1-344276-1_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-344276-1_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-344276-1_M.3d_stp.zip 英文版本
数据表/目录页
- Product Datasheet ENG_DS_1-344276-1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
机械附件
-
接合对准 : 带有
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 6.6
-
中心线（间距） : 4.8 mm [ .189 in ]
尺寸
-
连接器高度 : 27.6 mm [ 1.09 in ]
-
产品长度 : 20.6 mm [ .811 in ]
-
产品宽度 : 19.8 mm [ .779 in ]
使用环境
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
-
工作温度（最大值） : 130 °C [ 266 °F ]
其他
-
能够保证连接器位置 : 否
