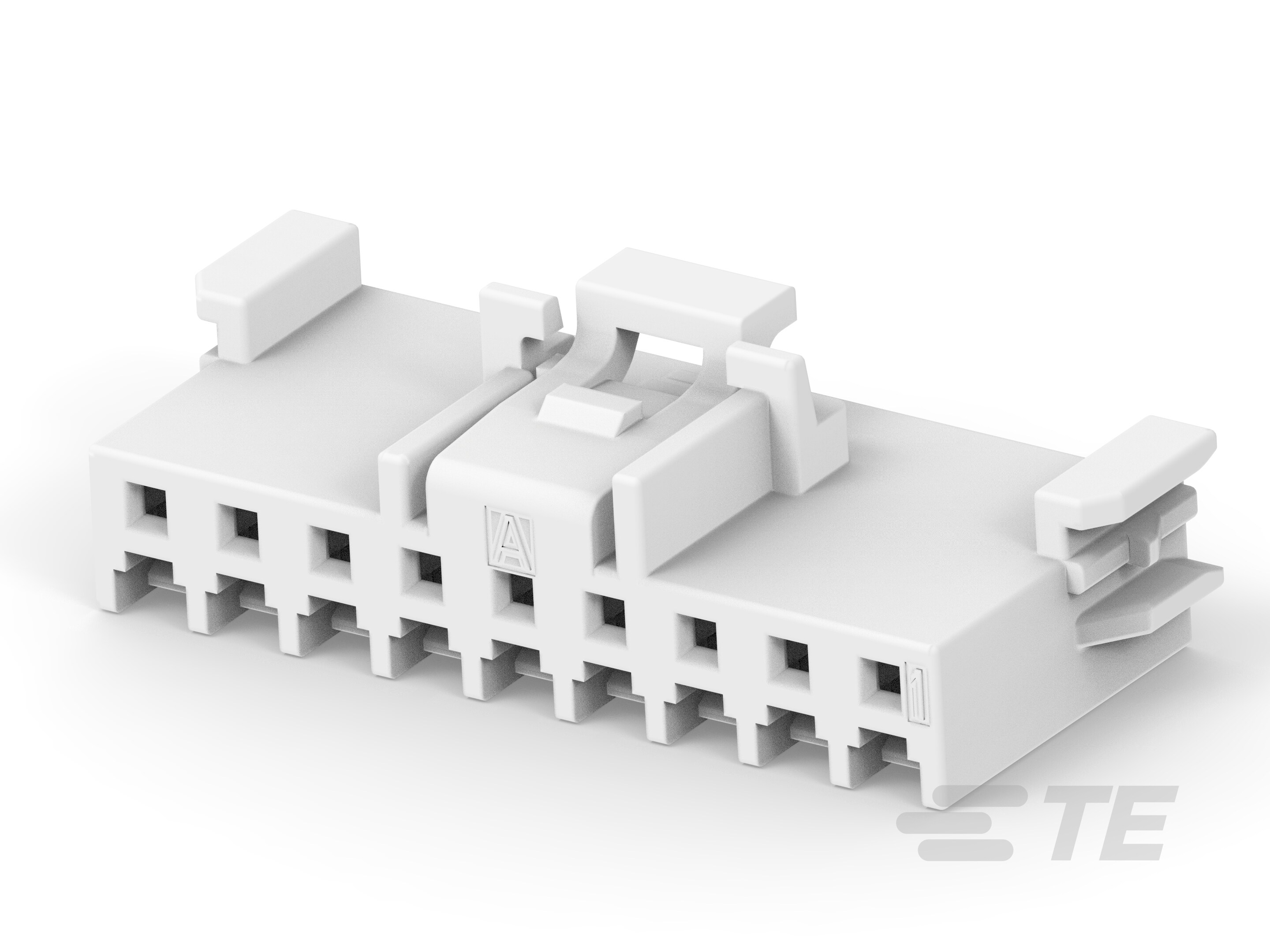

1-2350224-9
9 Position, Plug, Housing, Wire-to-Board, 2 mm [.079 in] Centerline, 1 Row, Wire & Cable, Signal, -40 – 105 °C [-40 – 221 °F]
1-2350224-9
9 Position, Plug, Housing, Wire-to-Board, 2 mm [.079 in] Centerline, 1 Row, Wire & Cable, Signal, -40 – 105 °C [-40 – 221 °F]
- TE 内部编号 1-2350224-9
- TE 内部产品描述 SGI 2.0 Plug Housing, 9 Position, Key A
-
位数 : 9
-
连接器和壳体类型 : 插头
-
连接器产品类型 : 外壳
-
连接器系统 : 线到板
-
中心线（间距） : 2 mm [ .079 in ]
文档
产品图纸
- PLUG HOUSING, SGI 2.0 ENG_CD_2350224-C_4.pdf 英文版本
- PLUG HOUSING, SGI 2.0 ENG_CD_2350224_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2350224-9_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2350224-9_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2350224-9_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2350224-9_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-143160_C.pdf 英文版本
- 产品规格 ENG_SS_108-143160_B.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40048197_C1_A-3.pdf 英文版本
- UL 报告 ENG_AAD_UL_CERT_E28476_20180105_C1_D-3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 插头
-
连接器产品类型 : 外壳
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
插入力 (Newton): 4.9
-
位数 : 9
-
行数 : 1
接触件特性
-
端子类型 : 母端
-
端子额定电流（最大值） (A): 2.5
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） : 2 mm [ .079 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : Signal
