1-2333134-3

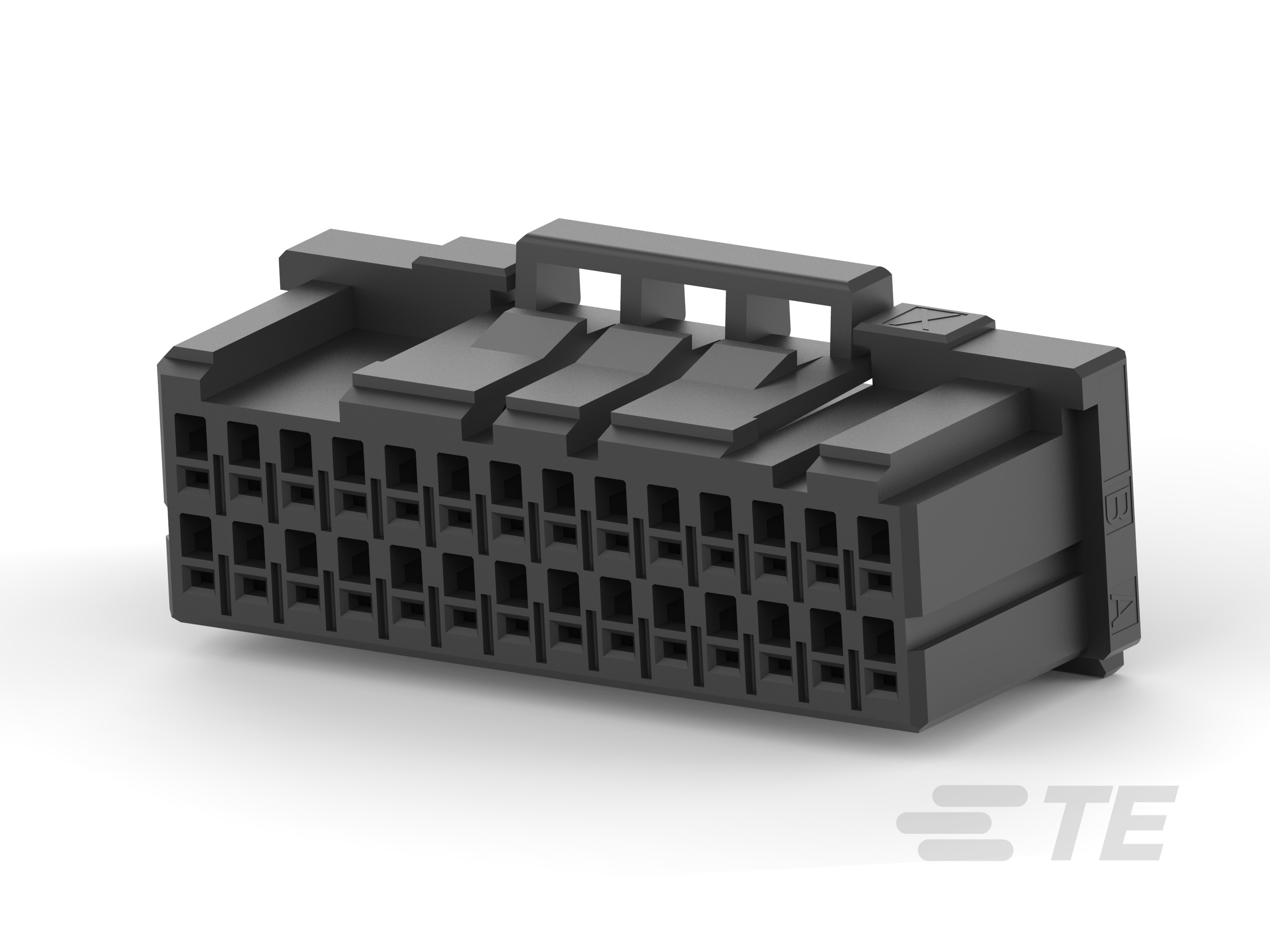

26 Position, Receptacle, Housing, Crimp, Wire-to-Board, 2 mm [.079 in] Centerline, 2 Row, Wire & Cable, Signal, Dynamic 1000 Series
1-2333134-3
26 Position, Receptacle, Housing, Crimp, Wire-to-Board, 2 mm [.079 in] Centerline, 2 Row, Wire & Cable, Signal, Dynamic 1000 Series
-
- Dynamic Series
- Dynamic 1000 系列
- TE 内部编号 1-2333134-3
- TE 内部产品描述 DYNAMIC 1100D REC HSG X 26P BLACK 33%GF
- 所有 Receptacle and Tab Housing: 2.0 mm pitch, 125V (50)
-
位数 : 26
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
接合固定 : 带有
-
线缆端接方法 : 压接
文档
产品图纸
- DYNAMIC D1100D 2.0mmPITCH REC HSG 22-40POS ENG_CD_2333134_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2333134-3_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2333134-3_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2333134-3_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2333134-3_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5377_L.pdf 英文版本
- 包装标准 ENG_SS_107-160198_D.pdf 英文版本
- 产品规格 ENG_SS_108-78268_L.pdf 英文版本
- 测试规范 ENG_SS_108-137366_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 26
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2 mm [ .079 in ]
尺寸
-
行间距 : 3.3 mm [ .129 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
