1-2325807-2
No Driver on Board / Not Programmable / Zhaga Inspired, 60 VDC, Poke-In, 1 Position, Printed Circuit Board, LUMAWISE LED Holders, LED Holders
1-2325807-2
No Driver on Board / Not Programmable / Zhaga Inspired, 60 VDC, Poke-In, 1 Position, Printed Circuit Board, LUMAWISE LED Holders, LED Holders
-
- LUMAWISE
- LUMAWISE LED 底座
- TE 内部编号 1-2325807-2

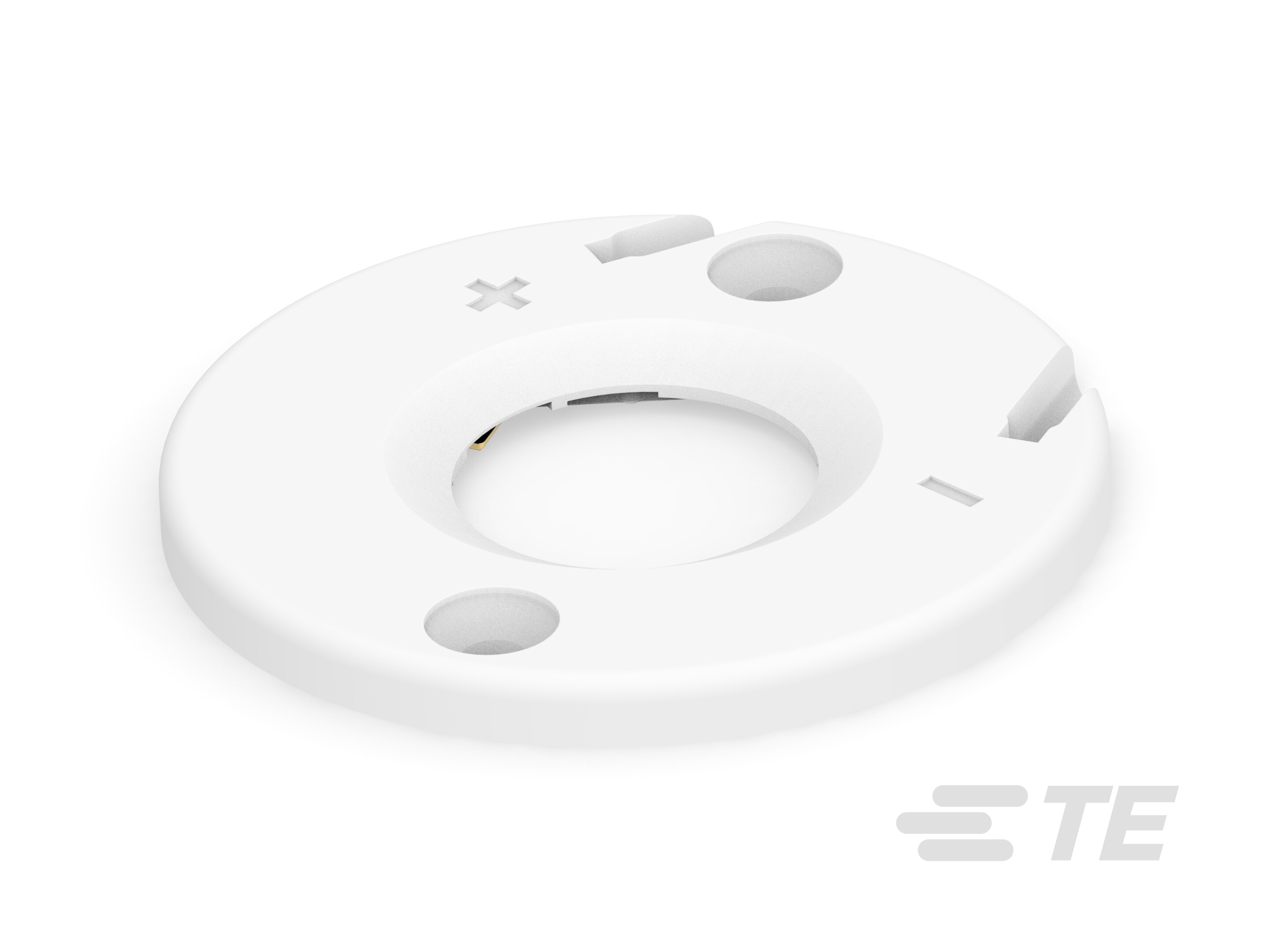

- TE 内部产品描述 LUMAWISE Z45 LED HOLDER 19X19
-
包括照明连接器特性 : 不兼容光学仪器 | 不可编程 | 受到 Zhaga 启发 | 无板上驱动器
-
工作电压 (VDC): 60
-
线缆端接方法 : 插入式
-
位数 : 1
-
连接器和端子端接到 : 印刷电路板
文档
产品图纸
- LED HOLDER, 19x19 LUMAWISE Z45 LED ENG_CD_2325807_B4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2325807-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2325807-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2325807-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2325807-2_B.3d_stp.zip 英文版本
数据表/目录页
- LUMAWISE Z45 LED HOLDERS ENG_DS_1-1773948-5_LUMAWISE_Z45_LED_Holder_en_1805.pdf 英文版本
产品规格
- Mini CoB LED Holder Platform ENG_SS_108-133062_D4.pdf 英文版本
- 应用规格 ENG_SS_114-133107_C.pdf 英文版本
- ENG_SS_114-32048_H.pdf 英文版本
- ENG_SS_114-32208_T.pdf 英文版本
- ENG_SS_114-133062_C.pdf 英文版本
机构认证
- LED Holders ENG_AAD_DEKRA_CB_NL_57047_A.pdf 英文版本
- ENG_AAD_DEKRA_CB_TR_2234702_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
LED 底座产品类型 : LED 底座
-
COB 基材厚度 (mm): 1
-
连接器和端子端接到 : 印刷电路板
结构特性
-
包括照明连接器特性 : 不兼容光学仪器 | 不可编程 | 受到 Zhaga 启发 | 无板上驱动器
-
位数 : 1
电气特征
-
工作电压 (VDC): 60
接触件特性
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 插入式
壳体特性
-
外壳材料 : PBT GF
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
