1-2016659-0

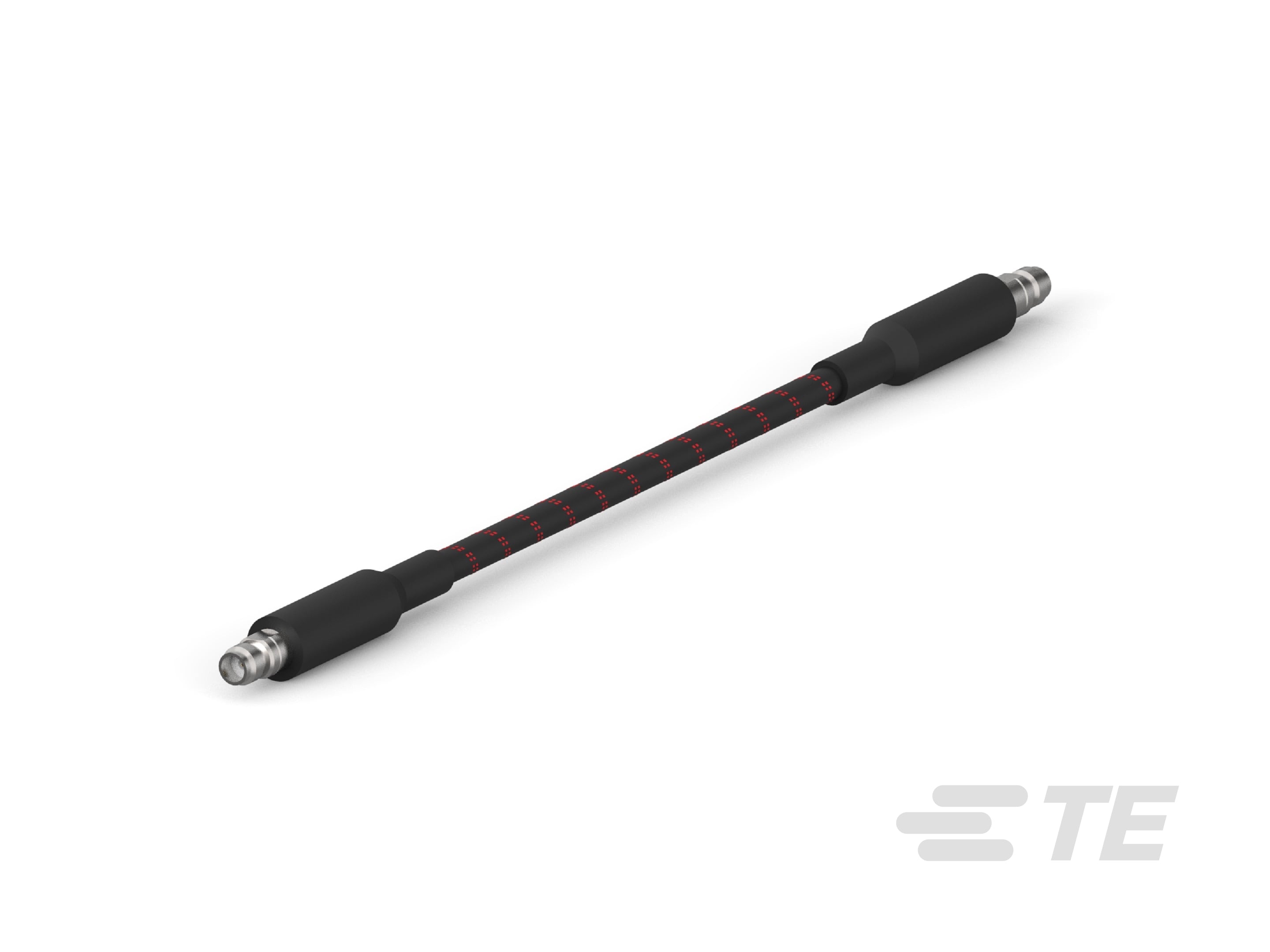

1.85mm Series RF Cable Assembly, 1 m [3.28 ft], Black Cable, 67 GHz, 50 ohm, FEP Jacket, 24 AWG, 4.9 mm [.192 in] Diameter
1-2016659-0
1.85mm Series RF Cable Assembly, 1 m [3.28 ft], Black Cable, 67 GHz, 50 ohm, FEP Jacket, 24 AWG, 4.9 mm [.192 in] Diameter
- TE 内部编号 1-2016659-0
- TE 内部产品描述 1.85 F DOUBLE,67G,1.0M WITH ARMOR,BRAID
-
电缆组件（A 端） : 1.85mm 插座
-
电缆组件（B 端） : 1.85mm 插座
-
电缆组件长度 : 1 m [ 3.28 ft ]
-
阻抗 (Ω): 50
-
工作频率 (GHz): 67
文档
产品图纸
- RF CA,PC1.85 F TO PC1.85 F, 67GHz ENG_CD_2016659_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2016659-0_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2016659-0_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2016659-0_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2016659-0_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160049_2.pdf 英文版本
- 合格检测报告 ENG_SS_501-160053_2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电缆组件（A 端） : 1.85mm 插座
-
电缆组件（B 端） : 1.85mm 插座
-
线束类型 : 1.85 毫米系列射频 CA
电气特征
-
阻抗 (Ω): 50
主体特性
-
应力消除类型 : 热缩管
-
绝缘套管材料 : FEP
-
电缆颜色 : 黑色
尺寸
-
电缆外径 : 4.9 mm [ .192 in ]
-
线径 (AWG): 24
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率 (GHz): 67
其他
-
电缆组件长度 : 1 m [ 3.28 ft ]
