特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

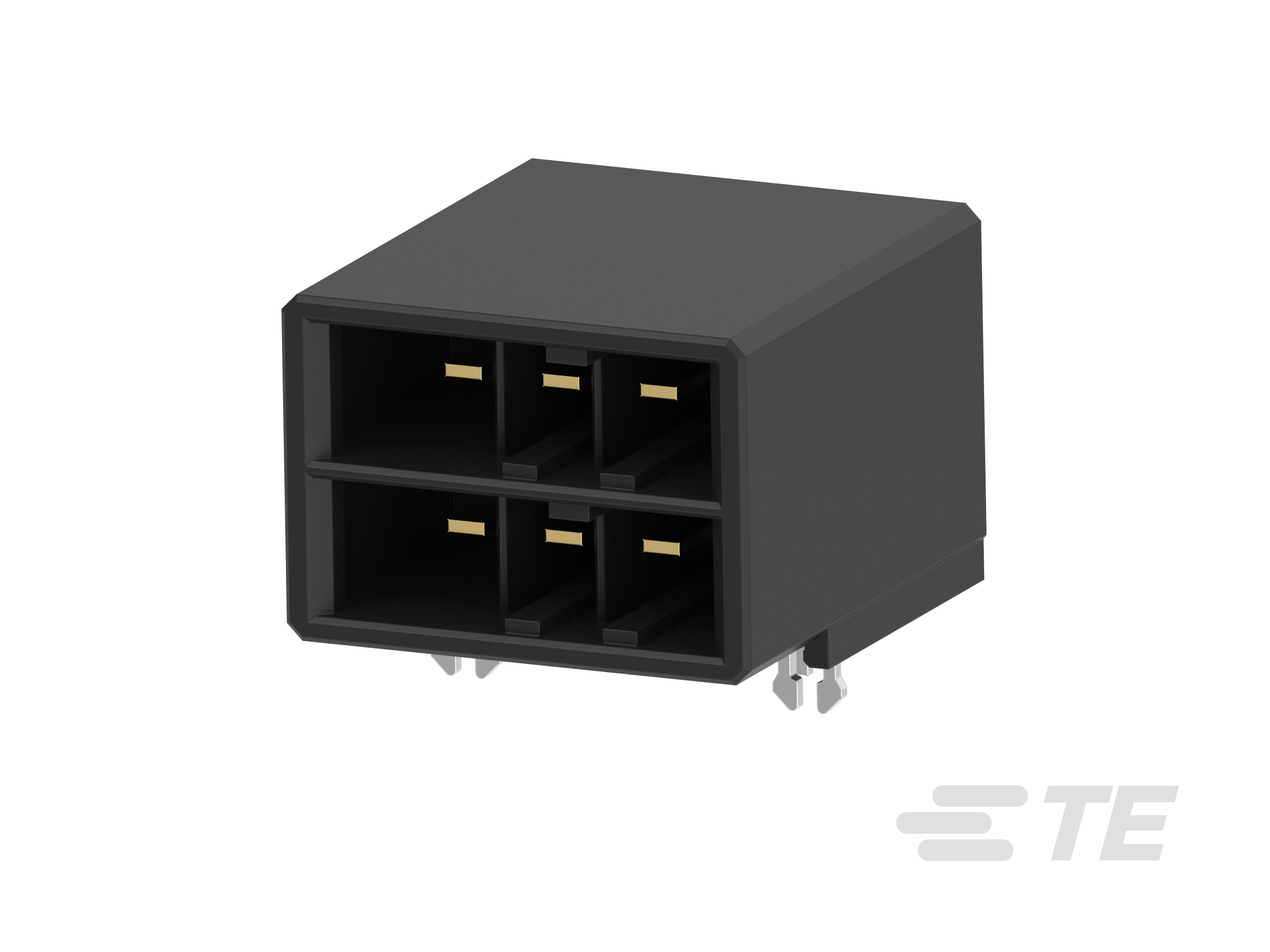

产品类型特性

  • PCB 连接器组件类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 带罩

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • PCB 安装方向 : 直角

  • Number of Positions : 6

  • 行数 : 2

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 :

  • 端子形状和构造 : 矩形, 矩形

  • 壳体内的端子定位力 : 不带

  • 端子接触部电镀材料 :

  • 端子接合区域电镀材料厚度 : .38 µm [ 15 µin ]

  • 端子类型 : 公端

  • 端子额定电流(最大值) (A): 8

  • PCB 端子端接区域电镀材料厚度 : 2 µm [ 78.73 µin ]

  • 接合柱长度 : 11 mm [ .433 in ]

端接特性

  • 端接柱体和尾部长度 : 3.8 mm [ .149 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 固定支脚

  • 面板安装特性 : 不带

  • PCB 安装对准 : 不带

  • 接合固定 : 带有

  • PCB 安装固定 : 带有

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线(间距) : 5.08 mm [ .2 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : 聚酯 - GF

尺寸

  • Row-to-Row Spacing : 7.62 mm [ .299 in ]

  • PCB 厚度(建议) : 1.6 mm [ .062 in ]

  • 连接器宽度 : 27.18 mm [ 1.07 in ]

  • 连接器高度 : 18.47 mm [ .727 in ]

  • 连接器长度 : 24.16 mm [ .951 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Power

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 20

  • 封装方法 : Tube

产品合规性
