1-1670958-1

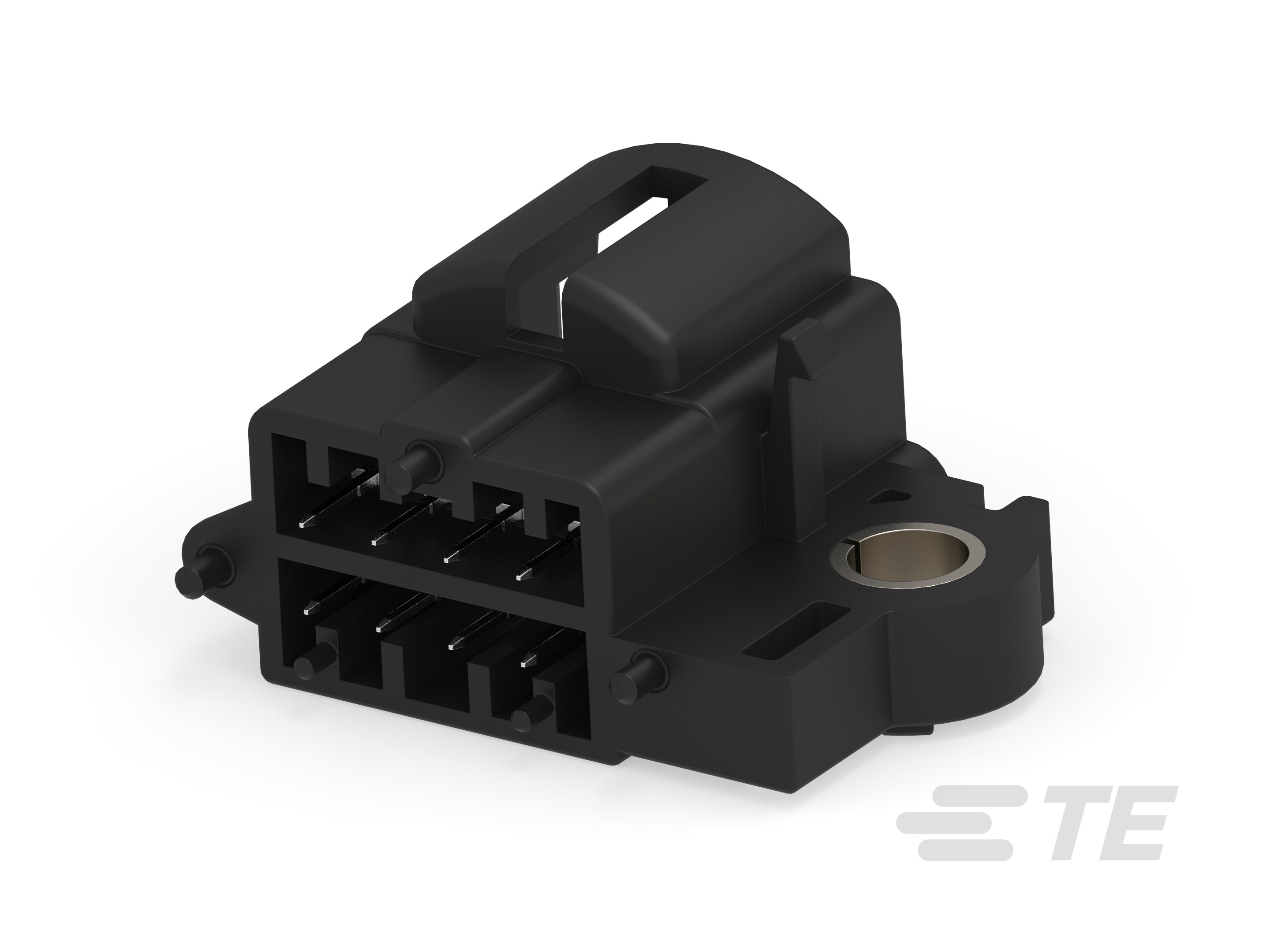

PCB Mount Header, Vertical, Wire-to-Board, 8 Position, 5 mm [.197 in] Centerline, Fully Shrouded, Tin, Through Hole - Solder, AMP MCP Connector System

8POS,TAB 2.8X0.8,HEADER ASSY-1-1670958-1

1-1670958-1

PCB Mount Header, Vertical, Wire-to-Board, 8 Position, 5 mm [.197 in] Centerline, Fully Shrouded, Tin, Through Hole - Solder, AMP MCP Connector System

    • AMP MCP Connector System

  • 连接器系统 : 线到板

  • 位数 : 8

  • 行数 : 2

  • 中心线（间距） : 5 mm [ .197 in ]

  • PCB 安装方向 : 垂直

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器组件类型 : PCB 安装接头

  • 混合板端连接器 : 否

结构特性

  • 信号位置数量 : 8

  • 位数 : 8

  • 行数 : 2

  • PCB 安装方向 : 垂直

  • 节数 : 1

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 对接公端厚度 : .8 mm [ .031 in ]

  • 对接公端宽度 : 2.8 mm [ .11 in ]

  • 端子大小 : 2.8mm

  • 端子接触部电镀材料 : 锡

  • 端子类型 : 公端

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 接合固定类型 : 锁定接口

  • PCB 安装固定类型 : 安装孔

  • 面板安装特性 : 带有

  • 接合固定 : 带有

  • 连接器安装类型 : 面板安装

  • 接合对准 : 带有

  • PCB 安装对准 : 带有

  • PCB 安装固定 : 带有

  • 安装孔 : 带有

壳体特性

  • 中心线（间距） : 5 mm [ .197 in ]

尺寸

  • PCB 的外形高度 : 30.55 mm [ 1.203 in ]

  • PCB 厚度（建议） : .8 mm [ .031 in ]

  • 连接器宽度 : 33.8 mm [ 1.331 in ]

  • 连接器长度 : 46.4 mm [ 1.827 in ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94HB

包装特性

  • 封装方法 : 零散零件

其他

  • 接口编号 : 1670526 EGAMN06001-0179
