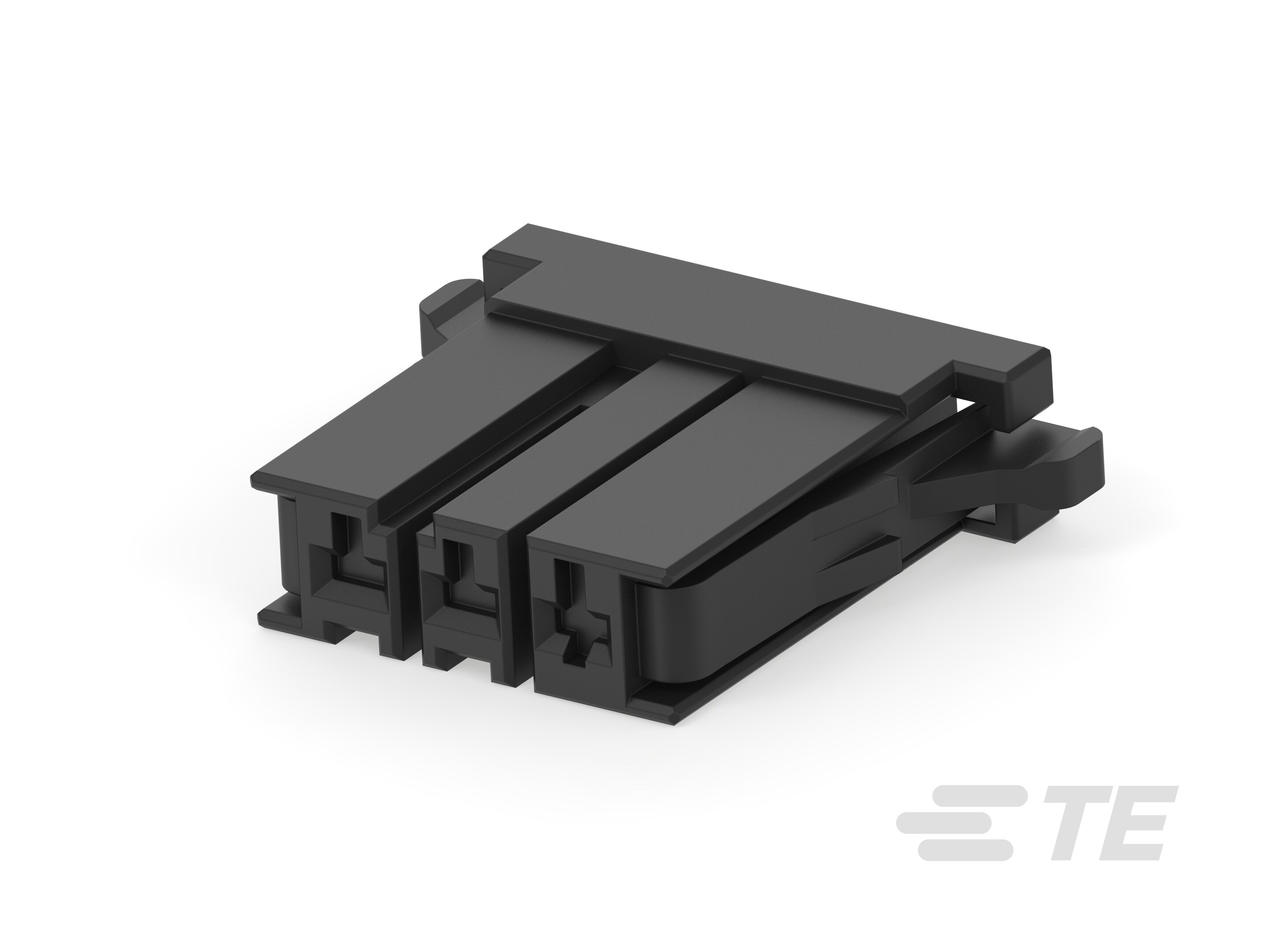

1-1565878-3
Housing, Receptacle, Crimp, Wire-to-Board, 3 Position, 5.08 mm [.2 in] Centerline, Dynamic 3000 Series, Rectangular Wire & Cable Connectors & Housings
1-1565878-3
Housing, Receptacle, Crimp, Wire-to-Board, 3 Position, 5.08 mm [.2 in] Centerline, Dynamic 3000 Series, Rectangular Wire & Cable Connectors & Housings
-
- Dynamic Series
- Dynamic 3000 系列
- TE 内部编号 1-1565878-3
- TE 内部产品描述 DYNAMIC3200 SINGLE REC HSG 3P SEQUENTIAL
- 所有 Receptacle and Tab Housing: 5.08 mm Pitch, 250-600V (64)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
接合固定 : 带有
-
线缆端接方法 : 压接
-
连接器系统 : 线到板
文档
产品图纸
- DYNAMIC D-3200, 5.08 PITCH RECEPTACLE HOUSING (KEY:X) FOR SEQUENTIAL JPN_CD_1565878_O.pdf 日语
- DYNAMIC D-3200, 5.08 PITCH RECEPTACLE HOUSING (KEY:X) FOR SEQUENTIAL 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1565878-3_O.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1565878-3_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1565878-3_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1565878-3_O.3d_stp.zip 英文版本
产品规格
- INSERTION TOOL FOR SEQUENTIAL CLIP (D-3000) S_411-78038_O.tif 英文版本
- S_411-78038_O.pdf 英文版本
- 产品规格 ENG_SS_108-5349_J10.pdf 英文版本
- 质量规范 JPN_SS_QF-2-1140_2.pdf 日语
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R09151488_C1_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 5.08 mm [ .2 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
