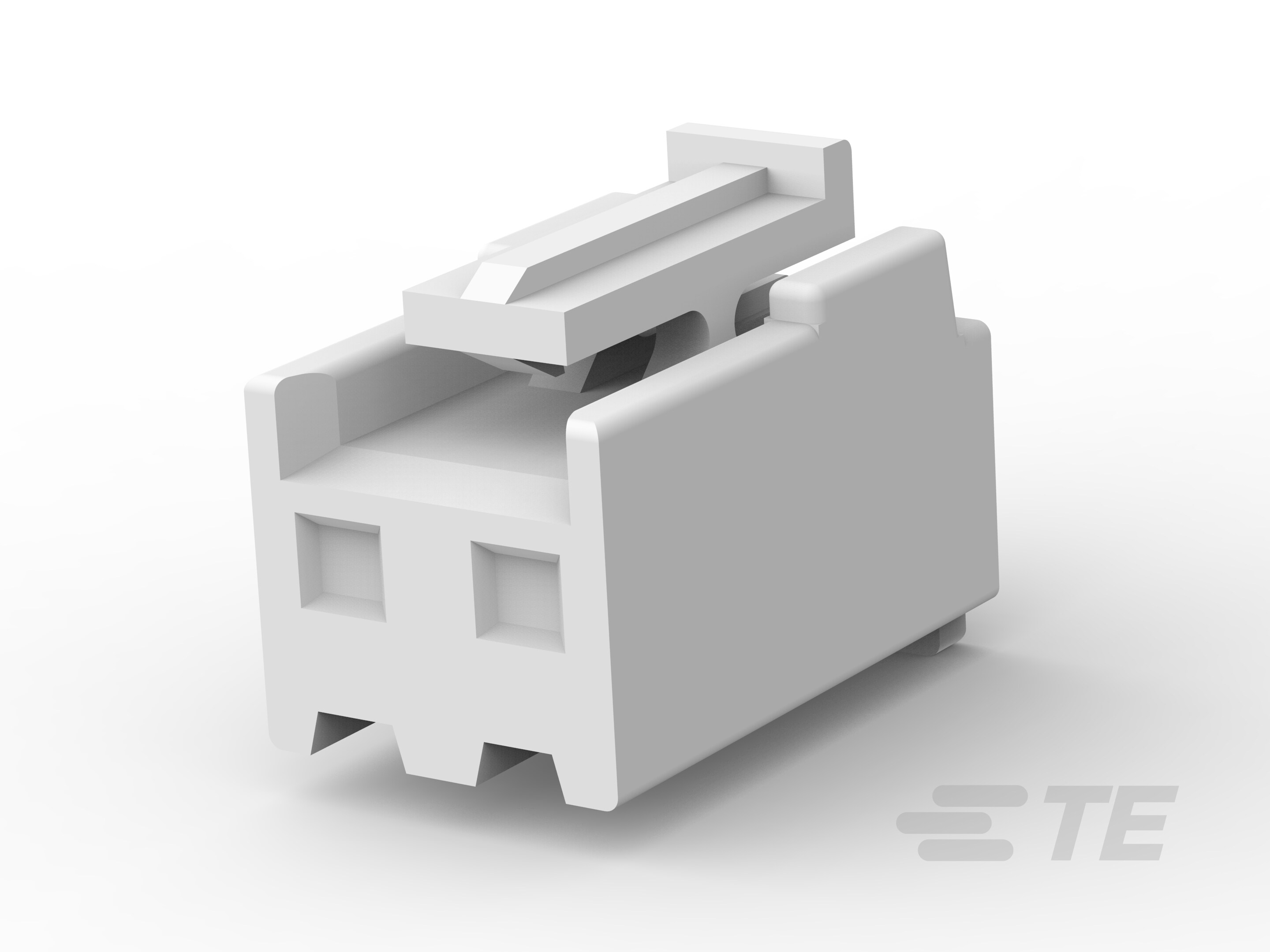

1-1123722-2
2 Position, Plug, Housing, Crimp, Wire-to-Board, 3.95 mm [.155 in] Centerline, 1 Row, Wire & Cable, Cable Mount (Free-Hanging), Economy Power
1-1123722-2
2 Position, Plug, Housing, Crimp, Wire-to-Board, 3.95 mm [.155 in] Centerline, 1 Row, Wire & Cable, Cable Mount (Free-Hanging), Economy Power
-
- 经济型电源
- TE 内部编号 1-1123722-2
- TE 内部产品描述 3.96 EP PLUG HSG 2P(NATURAL)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
位数 : 2
-
中心线（间距） : 3.95 mm [ .155 in ]
文档
产品图纸
- 3.96mm PITCH ECONOMY POWER (EP) CONN. PLUG HSG ENG_CD_1123722_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1123722-2_P.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1123722-2_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1123722-2_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1123722-2_P.3d_stp.zip 英文版本
数据表/目录页
- 1-1773885-9 Economy Power Connectors ENG_DS_1-1773885-9_ECONOMY_POWER_CONNECTORS_1117.pdf 英文版本
产品规格
- ECONOMY POWER(EP) CONNECTOR(BRASS) JPN_SS_501-5444_O.tif 日语
- JPN_SS_501-5444_O.pdf 日语
- ENG_SS_501-5444_O.pdf 英文版本
- 应用规格 ENG_SS_114-32134_A.pdf 英文版本
- 产品规格 ENG_SS_108-5609_M.pdf 英文版本
使用说明书
- 使用说明书（非美国） JPN_SS_411-5899_O.pdf 日语
- JPN_SS_411-5899_O.tif 日语
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19990819_C1_10.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
主体特性
-
主要产品颜色 : 土黄色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 3.95 mm [ .155 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
包装特性
-
封装方法 : Bag
