Menor custo aplicado para motores compactos
Os terminais de contato de deslocamento de isolamento SIAMEZE (IDC) trazem terminação de fio de ímã de alta velocidade e sem solda para sistemas de motor pequenos com restrição de espaço. O terminal IDC possui um contato de feixe móvel para caber uma ampla gama de tamanhos de fios magnéticos em um único terminal. Os terminais SIAMEZE podem ser aplicados com montagem automatizada ou manual para obter conexões estáveis e estanques ao gás de fio de ímã de cobre ou alumínio, sem a necessidade de pré-decapagem. O sistema oferece várias opções de interface de terminal, incluindo guias de desconexão rápida, postes, recetáculos e IDC fio-a-fio com um dispositivo de alívio de tensão Lead Lok opcional.

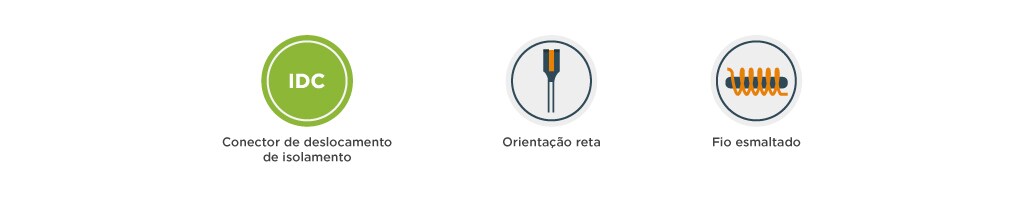

Características do Produto
| Zona IDC (pol.) | 220-300-550 |
Pino de Entrada-Saída | Fio-a-fio, fio-a-lâmina, aba de FASTON, poste de solda, olho da agulha, pino redondo, mola da folha |
| Tam. Fiação (AWG) | Cu/Al 0,13-2,03 / 36-12 Al: 0,40-2,30-11 |
Materiais / chapeamento | Base: Bronze, CuNiSi, CuCrSiTi chapeamento: Estanho, pré-estanho, não chapeado |
| Número máximo de fios | Fio Esmaltado Fio de 1 fios: 1 |
Dimensões de cavidade única (in.) | Mín.: .270H x .276W x .104T Max: .630H x .410W x .135T |
| Relação de diâmetro máx. Do fio | N/D | Temp. Máx. De funcionamento (C) | /125 ou /175 |
| Tipo de fio | Fio magnético (Cu/Al) e fio condutor entrançado | Aprovações da agência | UL |
Descubra como os fabricantes estão otimizando os projetos de motores e reduzindo os custos com o robusto portfólio da TE Connectivity de terminais MAG-MATE e SIAMEZE para fio magnético de alumínio. Aprimore seus processos com soluções inovadoras de terminação adaptadas às necessidades atuais. Explore conexões eficientes de fio magnético para motores, compressores, transformadores e outros enrolamentos.
