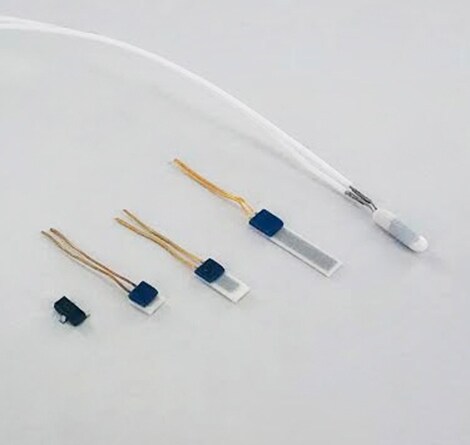

RTD 温度传感器元件
TE Connectivity 的 RTD 温度传感器元件旨在极端温度应用中提供精确、稳定的测量。这些元件凭借成熟设计、易用性、可靠的性能和快速交付带来高价值。可在极端环境中进行精确的温度测量。无论您是进行新的工程设计，还是优化现有设计，在诸多行业和应用中都可以轻松使用我们的 RTD 温度传感器元件。线性输出需要很少的工程干预，并且我们可以迅速推出具有大多数外形尺寸的元件。
了解 RTD 传感器元件
RTD 传感器元件是温度感应元件，电阻根据温度变化而变化。对于铂元件，有两种基本类型 - 薄膜元件，其中铂通过光刻和蚀刻溅镀在陶瓷底座上，以及线绕元件，其中薄铂线包裹并熔融在玻璃外壳内或嵌入陶瓷中。元件与 RTD 探头或组件形成对比，这些探头或组件由 RTD 元件、护套或壳体、环氧树脂或填充材料、延长引线组成，有时还包括连接器或终端。
产品特性：
TE 的 RTD 传感器元件产品组合的功能
- 在极端环境中进行精确测量
- 易于应用和使用
- 设计精良，可承受 -200°C 至 +600°C 的极端温度
- 符合国际工业标准 (IEC 60751:2008)
- 因线性输出而提高了工程效率
- 适用于无数应用的完整系列
RTD 传感器元件类型
RTD 传感器元件的两种最常见的类型是薄膜元件和玻璃线绕元件。线绕元件通常有两种类型 - 玻璃和陶瓷。TE 还生产一些 SMD 元件，包括 1206 SMD 版本、SOT23 封装中的 Ni1000 元件，甚至一种称为 TSYS01 的数字感应元件，其中包含内部 Ni1000 感应元件。
薄膜元件是利用称为光刻的技术制造的。与传统的绕线元件相比，该技术可使传感元件更加坚固、小巧、精确且更具成本效益。由于制造绕线元件需要花费大量劳力，所以它们往往更昂贵。但是，绕线元件有其优点，以下总结了每种样式的一些优点。
薄膜元件的优点：
- 更低成本
- 快速响应时间
- 小尺寸
- 良好抗振性
- 良好的抗温度冲击性
- 低热质量
线绕元件的优点：
- 工作温度范围更宽
- 可自定义的基本电阻值
- 可用的更高源电流
- 更宽温度范围内的高精确度
- 引线直径较大
- 更低自热风险
铂薄膜 RTD 传感器
铂薄膜 RTD 传感器由镀在陶瓷基质上的结构化铂薄膜组成，并经过玻璃涂层钝化。 最常见的铂薄膜 RTD 传感器类型是 Pt100 和 Pt1000。Pt100 在 0°C（冰点）时的基本电阻值为 100Ω，Pt1000 在 0°C 时的基本电阻值为 1000Ω。这些传感器最常见的电阻温度系数 (TCR) 为 3850 ppm/K，这意味着 Pt100 在 0°C 和 100°C 之间的电阻变化为 38.5 欧姆。Pt100 和 Pt1000 均提供一系列温度精度和尺寸。
