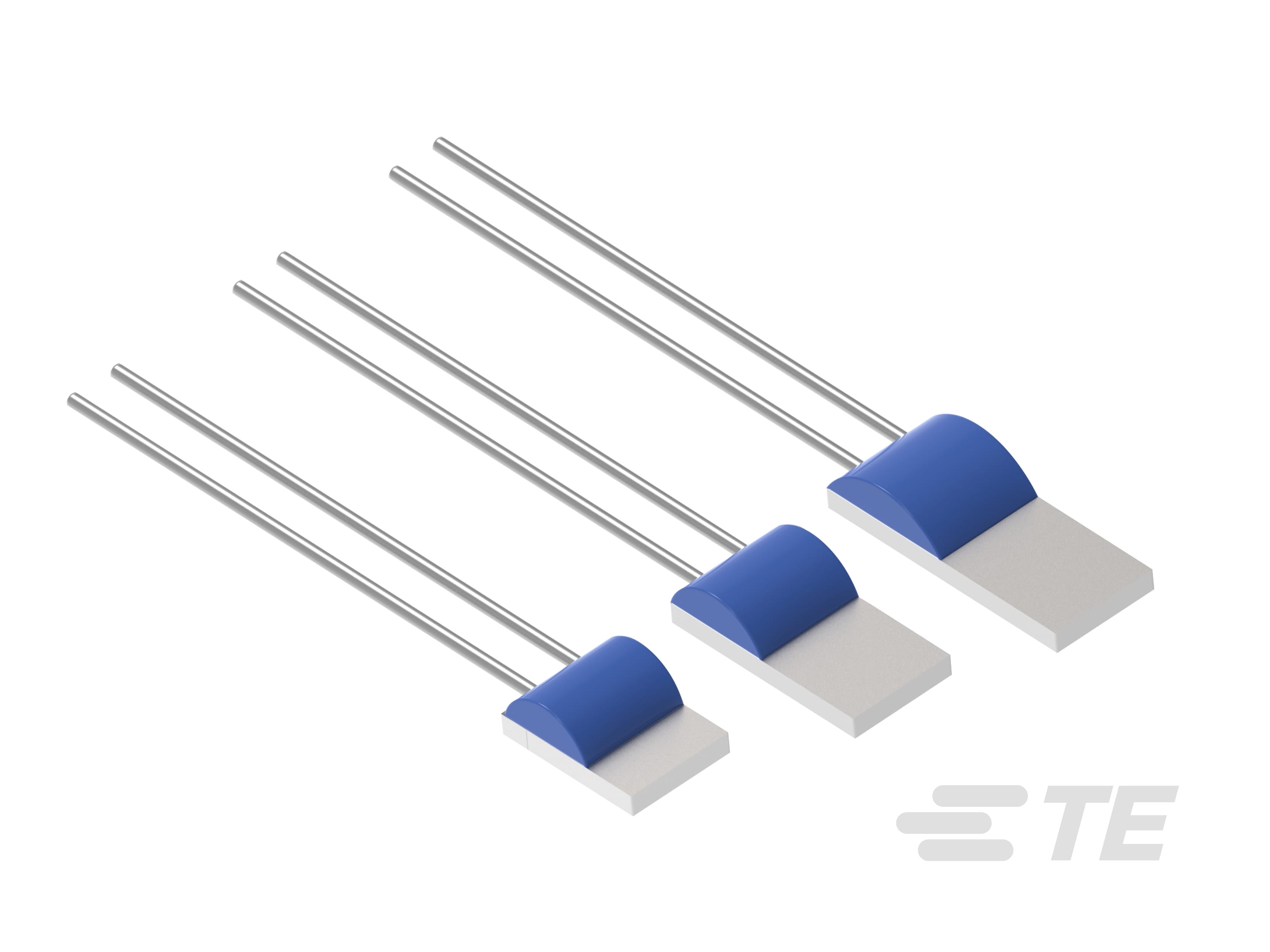

Pt1000 RTD 薄膜元件

Pt1000 RTD 薄膜元件-CAT-RTD0048
Pt1000 RTD 薄膜元件是一种 RTD 传感器，在 0°C 时的基本电阻值为 1000 欧姆。符合 DIN EN 60751 标准。
更多 更少
联系我们

产品特性

  • RTD 元件类型 : 铂金薄膜温度元件

  • 公差等级 : B 类 / F0.3 | 类 C/F0.6

  • 元件类型 : 陶瓷

  • 元件材料 : 铂

  • 引线导线种类 : 银 | 镍/金

概述

优势

  • 符合 DIN EN 60751 标准
  • 宽工作温度范围：-50°C 至 +600°C（镍/铜导线和 Class F 0.3，银导线版本限制为 300°C）
  • 0°C 时的标准基极电阻：1000Ω
  • Class F 0.1 (T = AA)、F 0.15 (A)、F 0.3 (B) 和 F 0.6 (C) 选项
  • 提供多种标准外形尺寸来满足各种空间要求
  • 全球可互换性

应用

常见问题

有关更多信息，请访问“铂 RTD 薄膜元件常见问题解答”。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 导线/覆层类型  Ag | Ni/Au

  • RTD 元件类型  铂金薄膜温度元件

  • 元件类型  陶瓷

  • 元件材料  铂

  • 引线导线种类  银 | 镍/金

结构特性

  • 电气连接  开口端

机械附件

  • 导线长度  10 mm [ .393 in ]

尺寸

  • 主体长度 (mm) 2.3 | 4

  • 主体长度 (in) .09 | .157

  • 线径  .25 mm [ .009 in ]

  • 主体高度 (mm) .4 | 1.1

  • 主体高度 (in) .015 | .043

  • 主体宽度 (mm) 1.2 | 2

  • 主体宽度 (in) .047 | .078

使用环境

  • TCR 的 T1 和 T2 (°C) 0 和 +100

  • 工组温度范围 (°C) -50 – 300 | -50 – 600

  • 工组温度范围 (°F) -58 – 572 | -58 – 1112

  • TCR（T1 和 T2） (ppm/°C) 3850

  • 精确度（参考温度） (°C) ± .3 | ± .6

  • 工作温度（最大值） (°C) 300 | 600

  • 工作温度（最大值） (°F) 572 | 1112

其他

  • 导线计数  2

  • 公差等级  B 类 / F0.3 | 类 C/F0.6

参考编号

  • TE 内部编号 CAT-RTD0048
