使用拉线式电位计测量位置
拉线式电位计，有时也称为拉线传感器、拉线位移传感器、拉线编码器或溜溜球电位计，是一种拉线驱动式位置传感器，它通过一根柔性钢缆和一个弹簧加载线轴来检测和测量线性位置及速度。
拉线式电位计，也称为拉线驱动式位置传感器，它使用一根缠绕在弹簧加载线轴上的不锈钢测量钢缆。 其工作原理类似于使用卷尺：传感器主体通过螺栓固定在行程一端的固定位置，而钢缆的自由端则连接到移动物体上。与线轴相连的内部旋转传感器会跟踪钢缆沿行程拉出和收回时的位置。张力弹簧即使在最苛刻的条件下也能保持钢缆紧绷。与杆式线性传感器不同，拉线式位置传感器无需精确对位，并且可以缩回至更紧凑的空间。
产品特性：

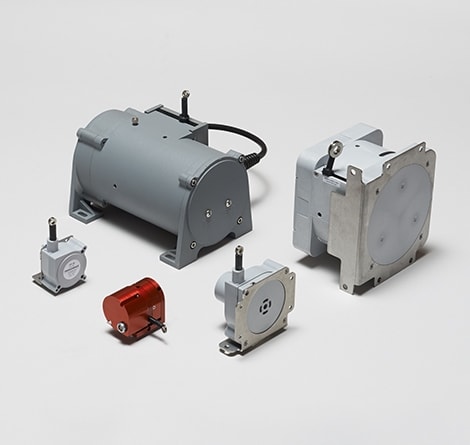

拉线式电位计产品组合
- 适用于室内外环境的工业级封装，测量范围可达43米
- 模拟电压输出包括：4-20mA、分压器、0-5V、0-10V、±5 Vdc和±10 Vdc
- 数字输出包括：CAN bus J1939、CANopen和增量式编码器
- 坚固的金属外壳以及适用于紧凑、经济型应用的塑料封装
- 满足空间受限OEM需求的开放式框架设计
- 精密级封装，精度达0.05%，重复精度达0.02%，适用于测试与测量
- 可提供定制设计和安装选项
拉线式电位计如何工作？
为了进行测量，传感器主体安装在一个固定表面上，不锈钢钢缆连接到可移动物体上。当物体移动时，传感器产生一个与钢缆线性延伸或速度成比例的电信号。该信号随后可发送至显示器、可编程逻辑控制器或数据采集系统。
拉线式电位计或拉线式位移传感器 (CET) 主要由四个部分组成：
- 测量线缆
- 线轴
- 弹簧
- 旋转传感器
在传感器外壳内部，一根不锈钢钢缆缠绕在一个精密加工、直径恒定的圆柱形线轴上，该线轴随测量钢缆的收放而转动。
为保持钢缆张力，一个弹簧与线轴相连。线轴则连接到旋转传感器（编码器或电位计）的轴上。当传感器的钢缆随移动物体伸出时，会使线轴和传感器轴旋转。旋转轴产生一个与钢缆线性延伸或速度成比例的电信号。
拉线式电位计提供哪些类型的输出信号？
- 电位计式（分压器）
- 0至10伏直流
- 4-20 mA（2线制）
- 0-20 mA（3线制）
- 增量式编码器（正交）
- 绝对式编码器（详情请联系我们）
- RS232/RS422通信
- DeviceNET®
- CAN总线J1939
拉线式电位计有哪些优势？
使用拉线式电位计测量物体的移动和位置非常简便。拉线式电位计可在几分钟内完成安装，适用于空间狭窄或难以接近的区域，并且不需要完美的平行对位。它们还具有极大的灵活性、小尺寸与大测量范围比，并且比拉杆或测杆式测量设备成本更低。拉线式电位计可用于多种应用，包括工业工厂自动化、高科技医疗设备、结构和汽车测试、压铸或注塑成型、液压缸控制等。
有哪些测量范围可供选择？
TE Connectivity提供全行程范围的拉线式电位计，从0-2英寸至0-1700英寸（140英尺）。如果您有疑问或在选择特定型号时需要帮助，请随时联系我们，我们的应用工程师将很乐意为您提供协助。
