力传感器技术比较

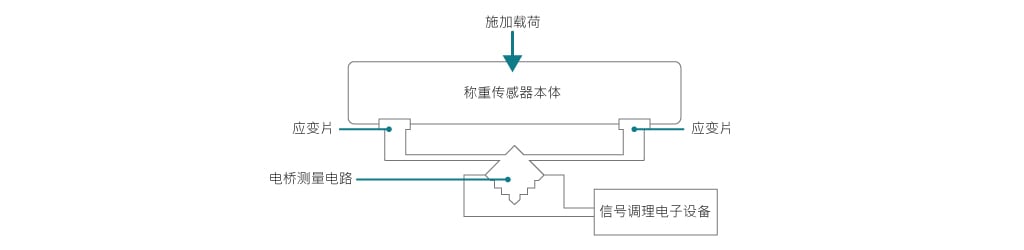

在施加力时，力传感器主体会拉伸或压缩。直接粘合到主体上的应变片通过改变其电阻来做出响应。桥接电路会检测这些微小的电阻变化并产生毫伏信号。信号调理电子设备会放大或数字化该信号，以产生与所施加的力成比例的校准输出。从制造到材料测试，许多行业都依赖应变片力传感器，因为它们能够以经济高效的方式提供高精度输出。

• 力传感器主体：一种精密加工的元件（梁或隔膜），设计用于在载荷下产生弹性变形。
• 应变片：粘合到力传感器主体的传感器，当它们拉伸或压缩时会改变电阻。
• 桥接电路：一种惠斯通电桥结构，可将电阻变化转换为可测量的电信号。
• 信号调理电子设备：可将毫伏信号放大或数字化为校准输出。

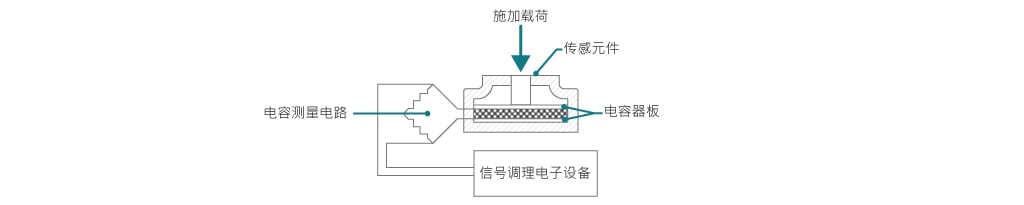

当施加力时，传感元件会发生变形，从而改变两个电容极板之间的间距。介电材料在电容极板之间绝缘并影响电容。电容测量电路会检测变化并产生电信号。信号处理电子设备会放大或数字化输出以进行显示或控制。电容式力传感器具有高灵敏度和快速响应能力，适用于实验室天平和医疗器械等精密应用。

• 传感元件：在载荷下发生变形的隔膜或梁。
• 电容极板：两个导电表面，其间距随施加的力而变化。
• 介电材料：极板之间的绝缘层，影响电容。
• 电容测量电路：可转换电容变化并将其转换为电信号的电子设备。
• 信号处理电子设备：可放大和校准显示或控制系统输出的电路。

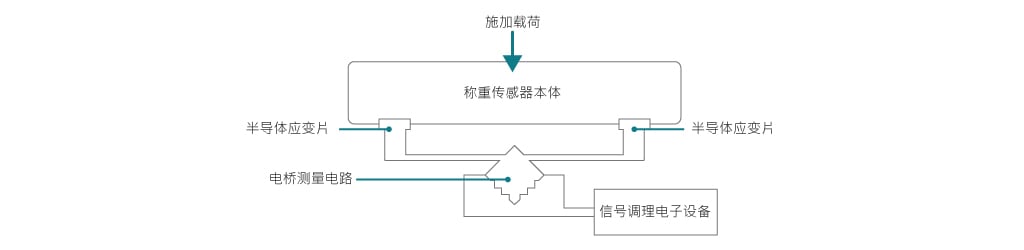

传感元件将力传递到半导体应变片，后者通过改变其电阻来做出响应。桥接电路会检测这些变化并产生电信号。信号调理电子设备会放大和校准该信号以提供输出。压阻式力传感器响应速度极快，可在汽车碰撞测试、机器人和航空航天应用中提供动态力测量。

• 传感元件：一种将载荷传递到半导体应变片的结构。
• 半导体应变片：在应力下改变电阻的高灵敏度传感器。
• 桥接电路：通常为一种惠斯通电桥，可将电阻变化转换为可测量的电信号。
• 信号调理电子设备：产生干净输出信号的仪表放大器、滤波器和模数转换电路。

力传感器主体将力传递到隔膜或活塞，后者会压缩密封室内的流体。压力传感器或压力表会测量产生的压力，并将其转换成与所施加的力成比例的可读值。液压力传感器不需要电力供应，在严苛环境中表现良好，适用于重型工业称重和偏远地区。

• 力传感器主体：包含流体腔室和隔膜或活塞的壳体。
• 隔膜或活塞：将载荷传递到流体的元件。
• 流体腔室：充满液压油或其他不可压缩流体。
• 压力表或传感器：测量流体压力并将其转换为与所施加的力成比例的可读值。
